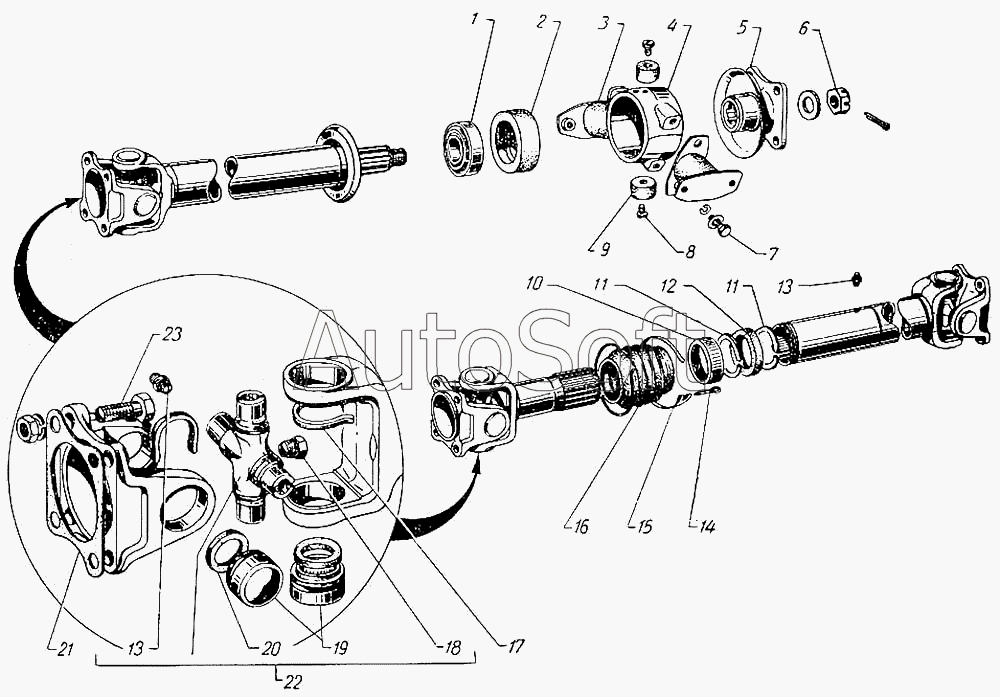

Каталог запасных частей к технике: ГАЗ-21 (каталог 69 г.) (1969). Карданные валы
18
10
11
11
12
13
13
13
14
15
16
17
17
18
9
19
19
20
20
21
21
22
22
23
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-2402064-Б | 2***Б | Шайба 21 | |
| 201455-П8 | 2***8 | Болт М8-6gх18 | |
| 201516-П8 | 2***8 | Болт 1М10х20 крепления промежуточного карданного вала | |
| 21-2201010-Б1 | 2***1 | Вал карданный заднего моста в сборе | |
| 21А-2202010-А | 2***А | Вал карданный промежуточный с опорой в сборе | |
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 252038-П8 | 2***8 | Шайба 8 плоская | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 258054-П | 2***П | Шплинт 4х30 | |
| 297540-П8 | 2***8 | Пряжка хомута | |
| 69-2201026 | 6***6 | Крестовина кардана с масленкой и клапаном в сборе | |
| 69-2201026 | 6***6 | Крестовина кардана с масленкой и клапаном в сборе | |
| 1 | 1***А | Подшипник опоры промежуточного карданного вала (ГПЗ-530206) | |
| 2 | 1***А | Подушка подшипника опоры промежуточного карданного вала | |
| 3 | 1***4 | Подушка подвески опоры промежуточное карданного вала в сборе | |
| 4 | 2***Г | Кольцо опоры промежуточного карданного вала | |
| 5 | 2***Б | Муфта фланца промежуточного карданного вала в сборе | |
| 6 | 2***П | Гайка М20х1,5-5Н6Н | |
| 7 | 2***8 | Болт М8-6gх18 | |
| 8 | 2***8 | Винт М5х0,8х10 | |
| 9 | 1***9 | Буфер промежуточной опоры карданного вала в сборе | |
| 10 | 1***Б | Обойма сальника наружной скользящей вилки промежуточного вала | |
| 11 | 1***Б | Кольцо сальника | |
| 12 | 1***Б | Сальник скользящей вилки кардана заднего моста | |
| 13 | 2***8 | Пресс-масленка М6х1 коническая | |
| 13 | 2***8 | Пресс-масленка М6х1 коническая | |
| 14 | 2***8 | Шплинт стяжной хомутика | |
| 15 | 2***8 | Лента стяжная хомутика защитной муфты шлицев карданного вала переднего моста | |
| 16 | 1***0 | Муфта защитная шлицев карданного вала | |
| 17 | 1***Б | Кольцо стопорное | |
| 17 | 1***Б | Кольцо стопорное | |
| 18 | 2***8 | Клапан предохранительный крестовины кардана в сборе | |
| 18 | 2***8 | Клапан предохранительный крестовины кардана в сборе | |
| 19 | 6***3 | Подшипник игольчатый кардана заднего моста в сборе | |
| 19 | 6***3 | Подшипник игольчатый кардана заднего моста в сборе | |
| 20 | 6***1 | Сальник крестовины кардана с пружиной в сборе | |
| 20 | 6***1 | Сальник крестовины кардана с пружиной в сборе | |
| 21 | 2***4 | Прокладка фланца карданного вала | |
| 21 | 2***4 | Прокладка фланца карданного вала | |
| 22 | В***5 | Крестовина кардана с сальниками и подшипниками в сборе | |
| 22 | В***5 | Крестовина кардана с сальниками и подшипниками в сборе | |
| 23 | 2***8 | Болт М10х1х25 | |
| 24 | 2***В | Опора промежуточного карданного вала в сборе |
