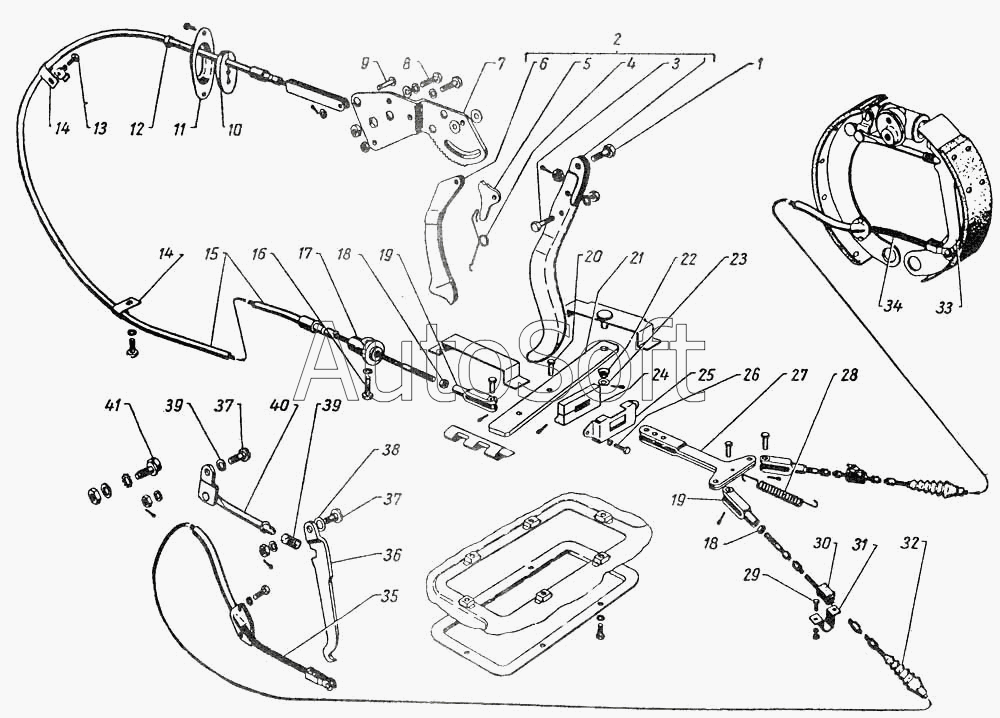

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Управление ручного тормоза
16
23
22
21
20
19
19
18
18
17
24
15
14
14
13
12
11
10
9
8
33
41
40
39
39
38
37
37
36
35
34
7
32
31
30
29
28
27
26
25
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201458-П8 | 2***8 | Болт М8х1,25х25 | |
| 201474-П8 | 2***8 | Болт М8х1х16 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 250511-П8 | 2***8 | Гайка М8х1 | |
| 250515-П8 | 2***8 | Гайка М12х1,25 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250613-П8 | 2***8 | Гайка М10х1 | |
| 250764-П8 | 2***8 | Гайка М6х1 | |
| 250868-П8 | 2***8 | Гайка 1М10х1 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252134-П2 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252154-П | 2***П | Шайба диаметром 6,5 пружинная | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 252175-П2 | 2***2 | Шайба диаметром 8 зубчатая | |
| 252237-П2 | 2***2 | Шайба 12 пружинная | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 258024-П | 2***П | Шплинт 2,5х16 | |
| 260034-П8 | 2***8 | Палец 8х25 | |
| 260034-П8 | 2***8 | Палец 8х25 | |
| 293304-П8 | 2***8 | Шайба 10 плоская | |
| 1 | 2***8 | Болт 1М10х1х25 | |
| 2 | 1***5 | Рычаг тормоза ручной в сборе | |
| 3 | 2***8 | Болт 1М8х1х22 | |
| 4 | 2***6 | Пружина гашетки ручного рычага тормоза | |
| 5 | 2***0 | Собачка ручного рычага тормоза | |
| 6 | 2***8 | Гашетка ручного рычага тормоза | |
| 7 | 1***7 | Сектор ручного рычага с кронштейном крепления оболочки передней тяги (троса) тормоза в сборе | |
| 8 | 2***8 | Болт М8-6gх22 | |
| 9 | 2***8 | Палец 8х25 | |
| 10 | 1***2 | Уплотнитель оболочки передней тяги ручного привода тормоза | |
| 11 | 1***8 | Обойма уплотнителя на щитке передка | |
| 12 | 1***6 | Хомут защитный отверстия для смазки оболочки переднего троса | |
| 13 | 2***8 | Болт М8-6gх16 | |
| 14 | 2***0 | Скоба крепления оболочки переднего стального каната ручного привода тормоза к брызговику крыла | |
| 15 | 1***Б | Тяга и оболочка ручного привода тормоза передние в сборе | |
| 16 | 2***8 | Болт М8х1х30 | |
| 17 | 2***В | Кронштейн крепления оболочки переднего стального каната к усилителю пола кузова | |
| 18 | 2***8 | Гайка М18х1 | |
| 18 | 2***8 | Гайка М18х1 | |
| 19 | 5***1 | Вилка | |
| 19 | 5***1 | Вилка | |
| 20 | 2***8 | Палец 8х20 крепления уравнителя к рычагу | |
| 21 | 1***1 | Рычаг уравнителя ручного привода тормоза | |
| 22 | 2***9 | Пружина рычага уравнителя ручного привода тормоза | |
| 23 | 2***8 | Шайба 11 | |
| 24 | 1***1 | Уплотнитель уравнителя в переднем усилителе пола кузова | |
| 25 | 1***Б | Облицовка уплотнителя уравнителя ручного привода тормоза | |
| 26 | 2***8 | Болт М6-6gх12 | |
| 27 | 2***В | Уравнитель стальных канатов ручного привода тормоза | |
| 28 | 2***Б | Пружина оттяжная рычага привода центрального тормоза | |
| 29 | 2***8 | Болт М6-6gх16 | |
| 30 | 2***1 | Втулка | |
| 31 | 2***9 | Кронштейн валика привода управления дроссельной заслонкой | |
| 32 | 2***А | Чехол защитный троса ручного тормоза | |
| 33 | 2***2 | Рычаг приводной стального каната ручного привода тормоза правый | |
| 34 | 1***0 | Тяга ручного привода тормоза задняя правая в сборе | |
| 35 | 1***1 | Тяга ручного привода тормоза задняя левая в сборе | |
| 36 | 2***3 | Рычаг приводной стального каната ручного привода тормоза левый | |
| 37 | 2***8 | Болт специальный 1М10х1х24 приводного и разжимного рычагов стального каната ручного привода тормоза | |
| 38 | 2***П | Шайба 13 пружинная | |
| 39 | 2***1 | Пружина | |
| 40 | 1***6 | Рычаг разжимной ручного привода тормоза с маятником в сборе | |
| 41 | 1***4 | Эксцентрик разжимного рычага в сборе |
