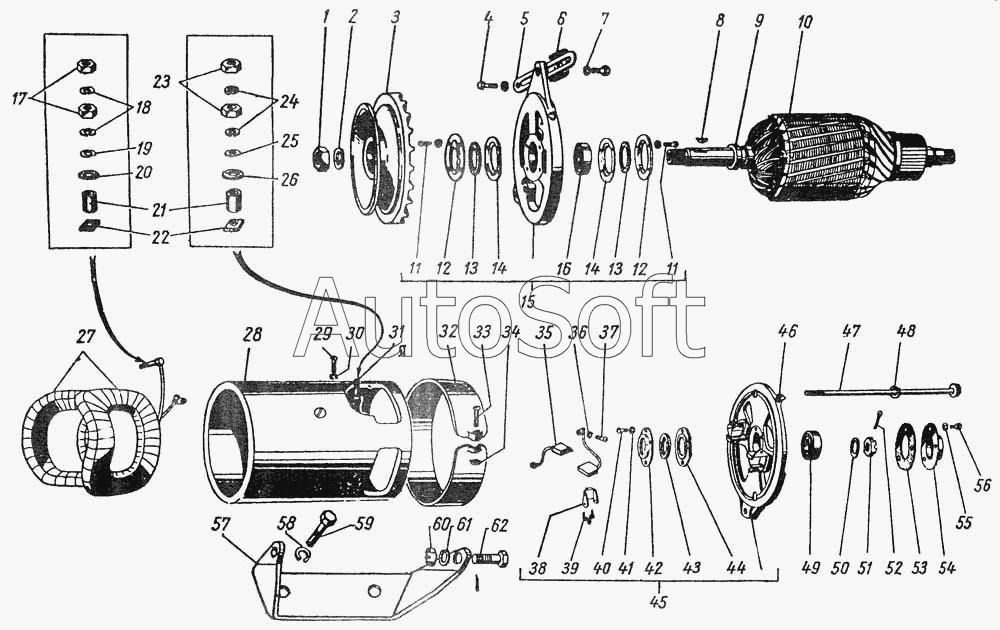

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Генератор
38
46
45
44
43
42
41
40
39
47
37
36
35
34
33
32
31
30
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
6
14
14
13
13
12
12
11
11
10
9
8
7
15
5
4
3
2
1
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 258025-П2 | 2***2 | Шплинт 2,5х20 | |
| М11-90118 | М***8 | Гайка М5 | |
| Х-4001 | Х***1 | Шайба 5Т пружинная | |
| 1 | М***5 | Гайка М16х1,5-6Н | |
| 2 | М***4 | Шайба 16Л пружинная | |
| 3 | Г***Б | Шкив генератора | |
| 4 | 2***8 | Болт М8-6gх22 | |
| 5 | 2***5 | Планка установочная генератора | |
| 6 | 7***3 | Скоба прижимная | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | Б***6 | Шпонка сегментная шкива генератора | |
| 9 | Г***5 | Чашка переднего подшипника генератора опорная | |
| 10 | Г***0 | Якорь генератора в сборе | |
| 11 | 7***6 | Винт крепления держателя сальника переднего подшипника якоря генератора | |
| 12 | Г***Б | Держатель сальника переднего подшипника якоря генератора наружный (шайба) | |
| 13 | М***6 | Сальник переднего подшипника якоря генератора | |
| 14 | Г***Б | Держатель сальника переднего подшипника якоря генератора внутренний (шайба) | |
| 15 | Г***Б | Крышка генератора со стороны привода в сборе | |
| 16 | Г***3 | Подшипник шариковый якоря генератора передний | |
| 17 | 8***2 | Гайка вывода Ш | |
| 18 | М***1 | Шайба 5Т пружинная | |
| 19 | 8***7 | Шайба 5 | |
| 20 | Х***9 | Шайба изоляционная шунтового вывода | |
| 21 | Г***4 | Втулка щеточного вывода изоляционная | |
| 21 | Г***А | Втулка изоляционная | |
| 22 | Г***6 | Шайба изоляционная шунтового и щеточного выводов | |
| 23 | 8***3 | Гайка М6-6Н | |
| 24 | М***6 | Шайба пружинная | |
| 25 | М***6 | Шайба 6 | |
| 26 | Х***0 | Шайба изоляционная щеточного вывода | |
| 27 | Г***0 | Катушка возбуждения в сборе | |
| 28 | Г***0 | Корпус генератора в сборе | |
| 29 | 7***8 | Винт М5-8hх12 | |
| 30 | Х***1 | Шайба 5Т пружинная | |
| 31 | Г***0 | Вывод щеточный в сборе (клемма Я) | |
| 32 | Г***1 | Лента защитная коллектора генератора | |
| 33 | М***9 | Винт М5 | |
| 34 | 8***1 | Гайка М5 | |
| 35 | Г***0 | Щетка генератора в сборе | |
| 36 | Х***1 | Шайба 5Т пружинная | |
| 37 | 7***8 | Винт М5-8hх12 | |
| 38 | Г***5 | Рычаг щетки генератора прижимной | |
| 39 | Г***4 | Пружина щетки генератора | |
| 40 | 8***1 | Винт | |
| 41 | Х***2 | Шайба 4 пружинная | |
| 42 | Г***3 | Держатель сальника заднего подшипника генератора наружный (шайба) | |
| 43 | Х***8 | Сальник заднего подшипника генератора | |
| 44 | Г***4 | Держатель сальника заднего подшипника генератора внутренний (шайба) | |
| 45 | Г***0 | Крышка генератора со стороны коллектора в сборе | |
| 46 | Г***1 | Масленка подшипника генератора | |
| 47 | Г***0 | Болт стяжной генератора | |
| 48 | Х***9 | Шайба 8 пружинная | |
| 49 | Г***2 | Подшипник шариковый якоря генератора задний | |
| 50 | Х***1 | Шайба упорная якоря стартера передняя | |
| 51 | Х***Д | Гайка крепления подшипника заднего конца якоря генератора | |
| 52 | М***7 | Шплинт | |
| 53 | С***Д | Прокладка крышки заднего подшипника генератора | |
| 54 | С***Д | Крышка заднего подшипника генератора | |
| 55 | Х***2 | Шайба 4 пружинная | |
| 56 | 8***1 | Винт | |
| 57 | 1***0 | Кронштейн крепления генератора к блоку цилиндров двигателя | |
| 58 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 59 | 2***8 | Болт М10х25 | |
| 60 | 2***8 | Гайка М8х1 | |
| 61 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 62 | 2***8 | Болт 1М8х1х30 |
