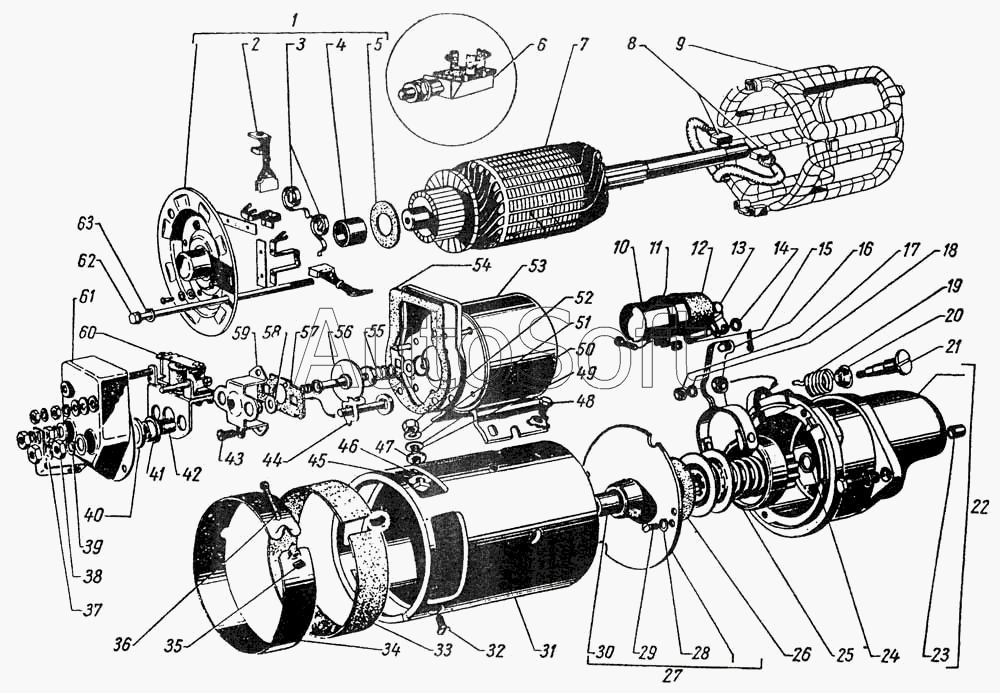

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1-МЮ-37 | 1***7 | Шайба контактного болта | |
| 2-МАБ-5А | 2***А | Коллектор в сборе | |
| 8Х-1497 | 8***7 | Шайба 5 | |
| 8Х-1531 | 8***1 | Гайка М5 | |
| 8Х-1548 | 8***8 | Винт | |
| М11-41081 | М***1 | Шайба 5Т пружинная | |
| М11-90118 | М***8 | Гайка М5 | |
| МХ-0287 | М***7 | Шайба замковая | |
| МХ-0440 | М***0 | Шайба изоляционная | |
| МХ-0607 | М***7 | Шайба диаметром 5 мм | |
| РС6-3708015 | Р***5 | Пружина | |
| РС6-3708017 | Р***7 | Втулка изоляционная | |
| РС6-3708020 | Р***0 | Контакт подвижной в сборе | |
| РС9-3708000 | Р***0 | Реле стартера в сборе | |
| РСЛ-136-37 | Р***7 | Болт контактный | |
| СТ8-3708014 | С***4 | Ось рычага включения привода стартера | |
| Х-1012 | Х***2 | Шайба 4 пружинная | |
| Х9-10-81Д | Х***Д | Шплинт | |
| 1 | 2***5 | Крышка со стороны коллектора в сборе | |
| 2 | 1***3 | Щетка стартера в сборе на массу | |
| 3 | 1***9 | Пружина щетки стартера | |
| 4 | 1***А | Втулка крышки со стороны коллектора | |
| 5 | 1***4 | Шайба упорная якоря стартера задняя | |
| 6 | В***В | Включатель кнопочный стартера в сборе (12-3708100) | |
| 7 | С***0 | Якорь стартера в сборе | |
| 8 | 1***2 | Щетка стартера в сборе изолированная | |
| 9 | С***0 | Катушка возбуждения в сборе | |
| 10 | Р***1 | Якорь | |
| 11 | Р***0 | Хомут в сборе | |
| 12 | Р***8 | Колпачок защитный резиновый | |
| 13 | Р***0 | Винт с серьгами в сборе | |
| 14 | Х***Д | Шайба штифта | |
| 15 | С***Д | Штифт рычага | |
| 16 | С***Б | Рычаг привода стартера в сборе | |
| 17 | 8***7 | Гайка М8 | |
| 18 | Х***9 | Шайба 8 пружинная | |
| 19 | С***6 | Пружина оси рычага | |
| 20 | С***5 | Седло пружины оси рычага | |
| 22 | С***Б | Крышка со стороны привода в сборе | |
| 23 | С***8 | Втулка крышки со стороны привода | |
| 24 | Х***1 | Шайба упорная якоря стартера передняя | |
| 25 | С***А | Привод стартера в сборе | |
| 26 | С***5 | Шайба упорная привода стартера | |
| 27 | С***0 | Подшипник промежуточный в сборе | |
| 28 | Х***1 | Шайба 5Т пружинная | |
| 29 | М***7 | Винт М5-8gх12 | |
| 30 | С***2 | Втулка промежуточного подшипника | |
| 31 | С***Б | Корпус стартера в сборе | |
| 32 | 8***0 | Винт крепления щетки | |
| 33 | М***8 | Прокладка | |
| 34 | С***4 | Лента защитная | |
| 35 | 8***1 | Гайка М5 | |
| 36 | М***9 | Винт М5 | |
| 37 | М***1 | Шайба 5Т пружинная | |
| 38 | 8***7 | Гайка М8 | |
| 39 | М***6 | Шайба 8 пружинная | |
| 40 | Х***2 | Шайба резиновая | |
| 41 | Р***6 | Втулка изоляционная | |
| 42 | Р***1 | Втулка | |
| 43 | Р***7 | Винт крепления основания | |
| 44 | Р***7 | Шайба | |
| 45 | 1***9 | Шайба изоляционная контактного болта | |
| 46 | 1***5 | Втулка контактного болта | |
| 47 | 1***1 | Шайба контактного болта изолирующая | |
| 48 | М***2 | Болт крепления реле | |
| 49 | 1***8 | Болт контактный | |
| 50 | 1***7 | Шайба контактного болта | |
| 51 | М***6 | Шайба 8 пружинная | |
| 52 | 8***7 | Гайка М8 | |
| 53 | Р***0 | Ярмо с катушками в сборе | |
| 54 | Р***3 | Прокладка уплотнительная | |
| 55 | Р***3 | Пружина | |
| 56 | Р***1 | Диск контактный | |
| 57 | Р***3 | Прокладка | |
| 58 | 1***2 | Шайба контактного болта изолирующая | |
| 59 | Р***0 | Основание контактов | |
| 60 | Р***0 | Реле включения в сборе | |
| 61 | Р***0 | Крышка в сборе | |
| 62 | 1***Б | Винт корпуса стартера стяжной | |
| 63 | Х***2 | Шайба 6Т пружинная |
