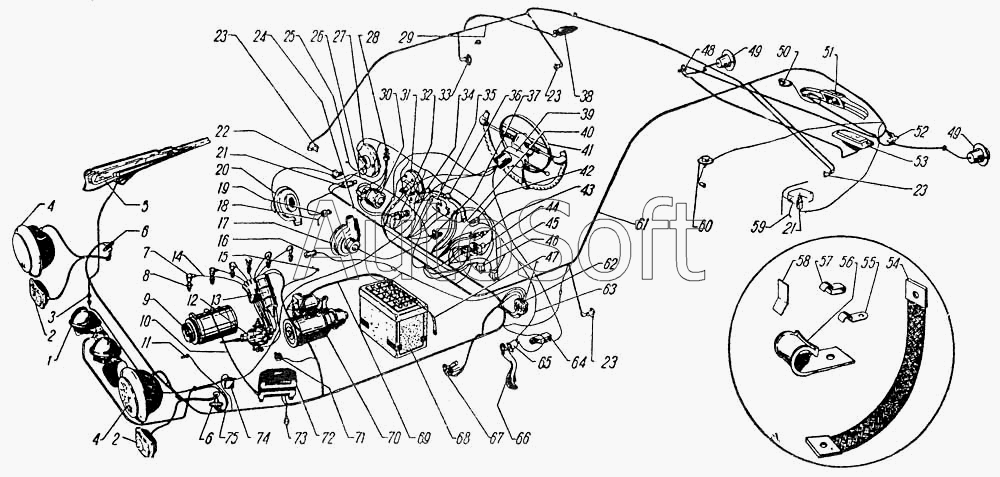

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Схема электрооборудования
1
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 11-12211-М | 1***М | Скоба крепления трубки вакуумного регулятора распределителя к двигателю | |
| 11-700786 | 1***6 | Обойма уплотнителя пучка проводов | |
| 12-3706315-Б | 1***Б | Трубка вакуумного регулятора распределителя | |
| 12-3724405 | 1***5 | Уплотнитель пучка проводов № 1 | |
| 12-3802065 | 1***5 | Кольцо спидометра установочное | |
| 20-3724045 | 2***5 | Провод соединения часов с «массой» в сборе | |
| 20-3726033 | 2***3 | Лампа 12в, 1св (А22) | |
| 201326-П8 | 2***8 | Болт М12х1,75х32 | |
| 201416-П8 | 2***8 | Болт М6-6gх12 | |
| 201454-П8 | 2***8 | Болт М8-6gх16 | |
| 220051-П8 | 2***8 | Винт М4х10 | |
| 220081-П8 | 2***8 | Винт М5х0,8х18 | |
| 221512-П8 | 2***8 | Винт М3х0,5х28 | |
| 222496-П8 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 222496-П8 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 222496-П8 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 222525-П8 | 2***8 | Винт М6х16 | |
| 222532-П8 | 2***8 | Винт М6х1х32 крепления блока предохранителей к щитку передка кузова | |
| 224570-П8 | 2***8 | Винт М4х8 | |
| 224571-П8 | 2***8 | Винт М4х10 крепления дверцы вещевого ящика | |
| 224571-П8 | 2***8 | Винт М4х10 крепления дверцы вещевого ящика | |
| 224601-П8 | 2***8 | Винт М5х0,4х18 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 240820-П8 | 2***8 | Винт 4х18 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 240836-П8 | 2***8 | Винт М5х12 | |
| 250610-П8 | 2***8 | Гайка М8х1,25 | |
| 250762-П8 | 2***8 | Гайка М4 | |
| 250762-П8 | 2***8 | Гайка М4 | |
| 250763-П8 | 2***8 | Гайка М5х0,8 | |
| 250765-П16 | 2***6 | Гайка М8х1,25 | |
| 250765-П8 | 2***8 | Гайка М8х1,25х32 | |
| 251084-П8 | 2***8 | Гайка М5х0,8 | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252002-П8 | 2***8 | Шайба 4 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252004-П8 | 2***8 | Шайба 6 | |
| 252133-П2 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 252137-П2 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 252152-П2 | 2***2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 252152-П2 | 2***2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 252173-П8 | 2***8 | Шайба 5 пружинная | |
| 252232-П8 | 2***8 | Шайба 4 пружинная | |
| 252232-П8 | 2***8 | Шайба 4 пружинная | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| 252233-П8 | 2***8 | Шайба 5 пружинная | |
| 280020-П8 | 2***8 | Штуцер трубки вакуумного регулятора распределителя прямой (к карбюратору) | |
| 290659-П16 | 2***6 | Болт М8-6gх30 | |
| 292715-П8 | 2***8 | Гайка М6х1 | |
| 293226-П8 | 2***8 | Шайба 6 пружинная | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 293270-П8 | 2***8 | Шайба 8 пружинная зубчатая | |
| 293319-П8 | 2***8 | Шайба 10 пружинная | |
| 298492-П | 2***П | Штуцер угловой трубки вакуумного регулятора распределителя | |
| 51-3713020-Б | 5***Б | Лампа 12 в, 1,5 св (23а) | |
| 51-3715021 | 5***1 | Прокладка штепсельной розетки переносной лампы | |
| 540102 | 5***2 | Наконечник клеммовый провода аккумуляторной батареи | |
| 540115 | 5***5 | Наконечник клеммовый провода от аккумуляторной батареи на массу | |
| 541100 | 5***0 | Соединитель проводов в сборе | |
| М-14570 | М***0 | Втулка | |
| ФП12-3716100 | Ф***0 | Основание фонаря освещения багажника кузова в сборе | |
| ФП12-3716101 | Ф***1 | Колпачок фонаря освещения багажника кузова | |
| 1 | С***0 | Сигнал двухтональный в сборе (12-3721010) | |
| 2 | П***0 | Подфарник в сборе (12-3712010) | |
| 2 | С***0 | Выключатель стеклоочистителя в сборе (30-5205070-В) | |
| 3 | 3***8 | Контакт лампы орнамента капота | |
| 4 | Ф***0 | Фара в сборе (12-3711010-А) | |
| 5 | 3***4 | Орнамент капота верхний в сборе | |
| 6 | П***0 | Панель проводов к фарам и подфарникам соединительная четырехклеммовая в сборе (51-3723010-А1) | |
| 7 | 2***0 | Сопротивление свечи гасящее в сборе (СЭ12-3707000-А) | |
| 8 | 3***0 | Переключатель электродвигателя вентилятора в сборе | |
| 8 | С***0 | Свеча запальная и прокладка в сборе (12-3707010-Г) | |
| 9 | Г***У | Генератор 12 в, 18 а в сборе (20-3701010-А) | |
| 10 | 2***В | Провода от генератора к реле-регулятору | |
| 11 | 1***5 | Датчик контрольной лампы температуры воды в радиаторе в сборе типа ММ7 | |
| 12 | Р***Б | Распределитель в сборе (51-3706010-Б) | |
| 13 | Б***0 | Катушка зажигания в сборе (51-3705010) | |
| 14 | 1***2 | Провод от распределителя к помехогасительному сопротивлению свечи первого цилиндра в сборе | |
| 15 | Т***0 | Датчик указателя температуры воды в сборе (51-3808020) | |
| 16 | П***В | Лампа подкапотная в сборе (12-3714310) | |
| 17 | 3***0 | Вентилятор обдува ветрового окна в сборе | |
| 18 | 1***4 | Провод соединения штепсельной розетки с массой в сборе | |
| 19 | 5***0 | Розетка штепсельная переносной лампы в сборе (47К) | |
| 20 | 3***0 | Вентилятор обдува ветрового окна в сборе | |
| 21 | П***0 | Прикуриватель в сборе (20-3725010-А) | |
| 22 | 3***0 | Переключатель электродвигателя вентилятора в сборе | |
| 23 | В***А | Выключатель света дверной в сборе (20-3714245-Б) | |
| 24 | 1***Б | Провода к прикуривателю, часам и штепсельной розетке в сборе | |
| 25 | 2***5 | Провод соединения часов с «массой» в сборе | |
| 26 | 1***Б | Провод от переключателя электродвигателя обдува ветрового стекла к переключателю электродвигателя отопителя кузова | |
| 27 | 1***0 | Часы в сборе (АЧЗ, с электрическим подзаводом) | |
| 28 | С***0 | Выключатель стеклоочистителя в сборе (30-5205070-В) | |
| 29 | 1***1 | Пучок проводов №3 в сборе | |
| 30 | С***0 | Стеклоочиститель и привод в сборе (32-5205010) | |
| 31 | С***0 | Спидометр в сборе (12-3802010-Б) | |
| 32 | 2***9 | Замок зажигания в сборе | |
| 33 | В***Л | Выключатель плафона в сборе (20-3714190-В) | |
| 34 | 1***5 | Фонарь контрольной лампы температуры воды в радиаторе (ПД20-Б) | |
| 35 | 2***А | Провода соединения клемм питания манометра, термометра и указателя уровня бензина в сборе | |
| 36 | К***0 | Комбинация приборов в сборе (12-3801010) | |
| 37 | 3***0 | Переключатель электродвигателя вентилятора в сборе | |
| 38 | П***0 | Плафон в сборе (12-3714010) | |
| 39 | П***0 | Переключатель указателей поворота в сборе | |
| 40 | 1***6 | Провод от контрольной лампы ручного тормоза на массу в сборе | |
| 41 | 1***0 | Кольцо включателя сигнала в сборе | |
| 42 | 1***0 | Контрольная лампа включения ручного тормоза (ПД-20) | |
| 43 | В***В | Включатель кнопочный стартера в сборе (12-3708100) | |
| 44 | П***0 | Переключатель света центральный с реостатом и включателем освещения щитка в сборе (12-3709010-Б) | |
| 45 | 1***8 | Провод от амперметра к предохранителю цепи освещения в сборе | |
| 46 | П***0 | Предохранитель биметаллический тепловой на 20 а цепи освещения (12-3722220) | |
| 47 | 2***2 | Провод соединения аккумуляторной батареи с «массой» в сборе | |
| 48 | П***0 | Панель соединительная проводов к правому заднему фонарю (двухклеммовая) в сборе (20-3723010-А1) | |
| 49 | Ф***0 | Фонарь задний в сборе (12-3716010) | |
| 50 | Ф***0 | Фонарь освещения багажника кузова в сборе (12-3714150) | |
| 51 | 1***Б | Фонарь сигнала «Стоп» в сборе | |
| 52 | П***0 | Панель проводов к фарам и подфарникам (трехклеммовая) соединительная в сборе | |
| 53 | Ф***0 | Фонарь освещения заднего номерного знака в сборе (12-3717010) | |
| 54 | 1***3 | Провод соединения двигателя с кузовом в сборе | |
| 55 | 5***0 | Скоба | |
| 56 | 5***3 | Скоба крепления пучка проводов | |
| 56 | 5***3 | Скоба крепления пучка проводов | |
| 56 | М***6 | Скоба крепления проводов | |
| 57 | М***6 | Скоба | |
| 58 | 5***2 | Скоба крепления проводов к каркасу переднего сиденья | |
| 59 | 1***9 | Провод соединения прикуривателя в подлокотнике с массой в сборе | |
| 60 | Б***0 | Датчик указателя уровня бензина основного бака в сборе (51-3806020-Б1) | |
| 61 | 1***В | Пучок проводов №2 в сборе | |
| 62 | П***2 | Блок предохранителей в сборе | |
| 63 | 1***8 | Провод от выключателя к контрольной лампе ручного привода тормоза в сборе | |
| 64 | 2***А | Прерыватель указателей поворота в сборе (РС55) | |
| 65 | 2***Б | Выключатель контрольной лампы ручного тормоза ВК2-А | |
| 66 | 1***5 | Рычаг тормоза ручной в сборе | |
| 67 | 5***0 | Переключатель света ножной в сборе | |
| 68 | 1***0 | Батарея аккумуляторная 6-СТ-68-ЭМ в сборе (с электролитом, заряженная) | |
| 69 | 1***Б | Провод от аккумуляторной батареи к включателю стартера в сборе | |
| 70 | С***Б | Стартер с реле в сборе (12-3708010) | |
| 71 | М***0 | Датчик указателя давления масла в сборе (51-3810020) | |
| 72 | Р***Б | Реле-регулятор напряжения и ограничитель тока в сборе (20-3702010) | |
| 73 | В***0 | Включатель света сигнала «Стоп» гидравлический в сборе (20-3720010) | |
| 74 | Р***Б | Реле сигналов в сборе (12-3721225) | |
| 75 | 1***1 | Пучок проводов №1 в сборе |
