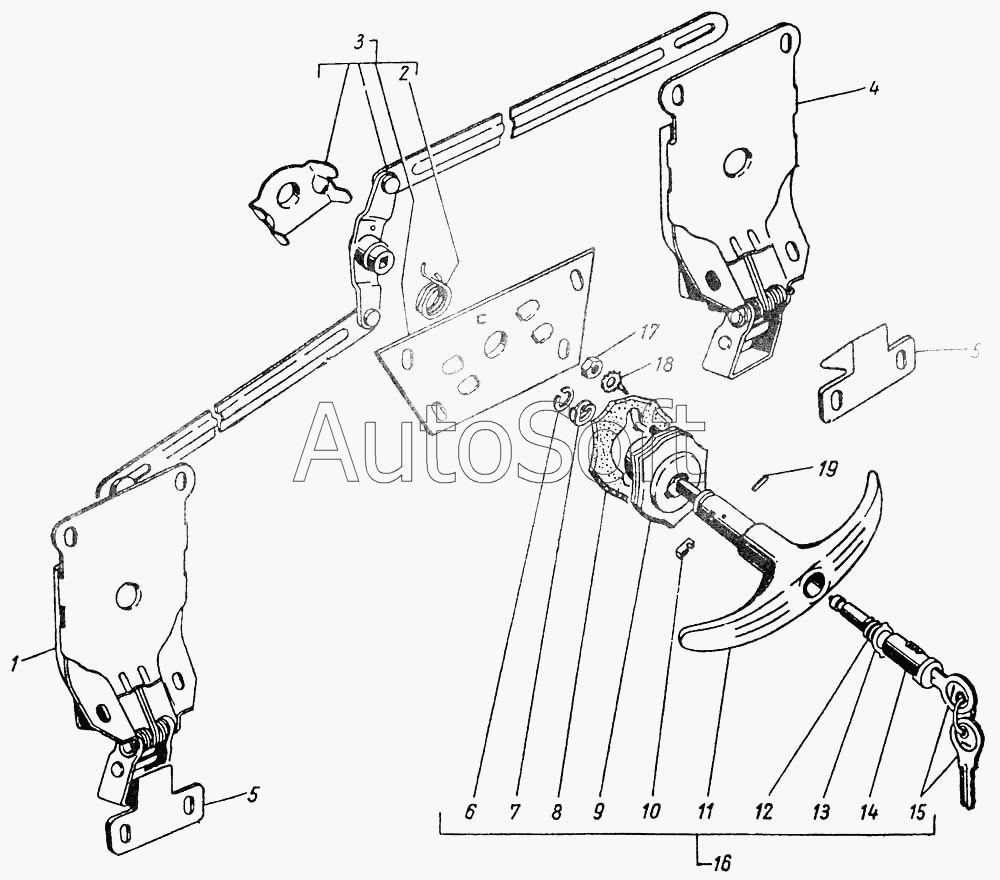

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Замок и ручка чемодана
7
19
18
17
16
15
14
13
12
11
10
9
8
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201456-П8 | 2***8 | Болт М8х1,25х20 | |
| 224624-П8 | 2***8 | Винт М6-6gх14 | |
| 224624-П8 | 2***8 | Винт М6-6gх14 | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 293226-П8 | 2***8 | Шайба 6 пружинная | |
| 293226-П8 | 2***8 | Шайба 6 пружинная | |
| 1 | 3***1 | Замок чемодана левый в сборе | |
| 2 | 3***8 | Пружина рычага привода замка чемодана | |
| 3 | 3***0 | Привод замка чемодана в сборе | |
| 4 | 3***0 | Замок чемодана правый в сборе | |
| 5 | 3***0 | Защелка замка чемодана | |
| 6 | 3***5 | Кольцо стопорное ручки чемодана | |
| 7 | 1***6 | Пружина ручки чемодана | |
| 8 | 3***4 | Прокладка розетки ручки крышки чемодана | |
| 9 | 3***0 | Розетка ручки чемодана | |
| 10 | 1***4 | Кулачок ручки чемодана | |
| 11 | 3***2 | Ручка крышки чемодана | |
| 12 | 3***2 | Пружина цилиндра ручки чемодана | |
| 13 | 3***0 | Шайба цилиндра ручки чемодана | |
| 14 | 3***0 | Цилиндр ручки чемодана в сборе | |
| 15 | 3***0 | Ключ | |
| 16 | 3***0 | Ручка чемодана с розеткой в сборе | |
| 17 | 2***8 | Гайка М6х1 | |
| 18 | 2***8 | Шайба диаметром 6 мм пружинная зубчатая | |
| 19 | 2***8 | Штифт диам 2,4х12 крепления цилиндра |
