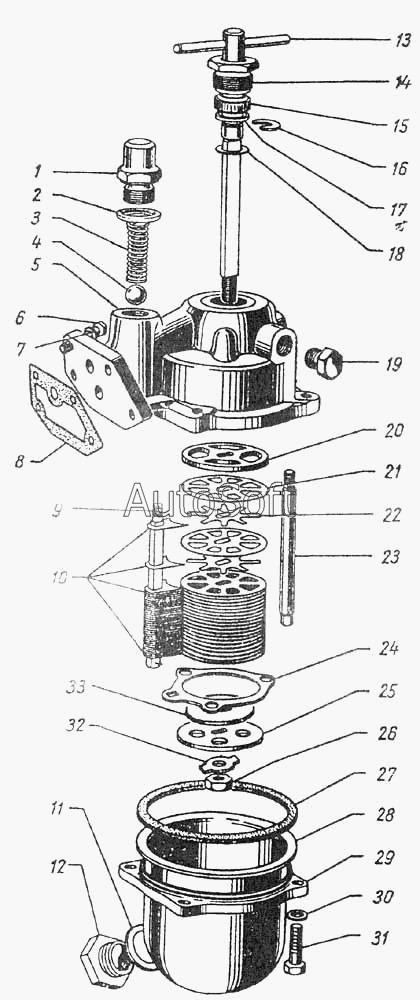

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Масляный фильтр грубой очистки
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МФ1-1012010 | М***0 | Фильтр масляный в сборе | |
| 1 | 2***8 | Пробка М18х1,5 | |
| 2 | 2***П | Прокладка диаметром 18 пробки в сборе | |
| 3 | 2***2 | Пружина перепускного клапана масляного радиатора | |
| 4 | 3***S | Шарик диаметром 11,9 мм | |
| 5 | М***5 | Корпус масляного фильтра грубой очистки | |
| 6 | 2***8 | Болт М8х1,25х25 | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 1***Б | Прокладка корпуса масляного фильтра | |
| 9 | М***7 | Стержень счищающих пластин | |
| 10 | М***3 | Пластина счищающая масляного фильтра | |
| 11 | 2***П | Прокладка диаметром 18 пробки в сборе | |
| 12 | 2***П | Пробка 1М18х1,5 | |
| 13 | М***0 | Валик фильтра в сборе | |
| 14 | М***9 | Гайка сальника масляного фильтра | |
| 15 | М***8 | Сальник валика масляного фильтра грубой очистки | |
| 16 | М***6 | Шайба замковая | |
| 17 | М***7 | Шайба сальника масляного фильтра грубой очистки | |
| 18 | 2***2 | Шайба 12 упорная | |
| 19 | 3***8 | Пробка 1/4"-18 коническая | |
| 20 | М***5 | Шайба фильтрующего элемента масляного фильтра упорная верхняя | |
| 21 | М***1 | Пластина фильтрующая масляного фильтра грубой очистки | |
| 22 | М***2 | Пластина промежуточная масляного фильтра грубой очистки | |
| 23 | М***6 | Стойка фильтрующего элемента масляного фильтра грубой очистки | |
| 24 | М***9 | Пластина фильтрующего элемента масляного фильтра опорная | |
| 25 | М***6 | Шайба фильтрующего элемента масляного фильтра зажимная | |
| 26 | 2***2 | Гайка 1М8х1 | |
| 27 | М***8 | Прокладка отстойника масляного фильтра грубой очистки | |
| 28 | М***2 | Отстойник масляного фильтра грубой очистки в сборе | |
| 29 | М***7 | Фланец отстойника масляного фильтра грубой очистки | |
| 30 | 2***8 | Шайба 8 | |
| 31 | 2***8 | Болт М8х1,25х30 крепления отстойника масляного фильтра | |
| 32 | М***8 | Шайба стопорная | |
| 33 | М***4 | Шайба направляющая |
