Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Карбюратор
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88

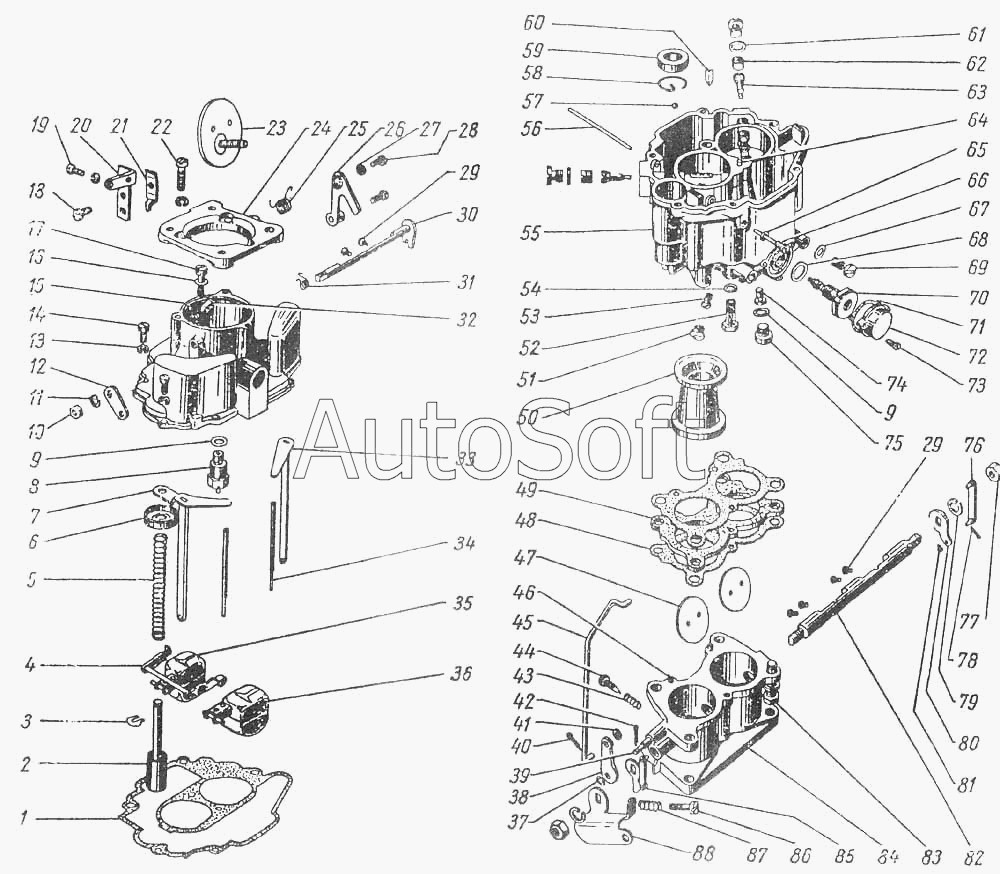

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1107015 | 1***5 | Прокладка между карбюратором и впускной трубкой | |
| 216236-П | 2***П | Шпилька крепления карбюратора | |
| 23-82 | 2***2 | Заглушка каналов в корпусе поплавковой камеры | |
| 250503-П8 | 2***8 | Гайка М8х1-4Н5Н | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| К21-1107010 | К***0 | Карбюратор в сборе (12-1107010) | |
| К21-1107202-Б | К***Б | Распылитель | |
| К21-1107290 | К***0 | Поршень ускорительного насоса в сборе | |
| К21-1107296 | К***6 | Шток ускорительного насоса | |
| К21-1107303 | К***3 | Распылитель ускорительного насоса | |
| К23-43 | К***3 | Заглушка канала верхнего отверстия холостого хода | |
| 1 | К***1 | Прокладка поплавковой камеры | |
| 2 | К***2 | Поршень ускорительного насоса | |
| 3 | К***8 | Шайба стопорная | |
| 4 | К***0 | Кулиса в сборе | |
| 5 | К***7 | Пружина | |
| 6 | К***3 | Чашка упора пружины | |
| 7 | К***7 | Планка ускорительного насоса | |
| 8 | К***0 | Клапан подачи топлива в сборе | |
| 9 | Н***5 | Шайба диаметром 10,2 мм фибровая | |
| 9 | Н***5 | Шайба диаметром 10,2 мм фибровая | |
| 10 | Н***2 | Гайка М6х1 крепления рычага привода эксцентрика | |
| 11 | Н***3 | Шайба 6,5 пружинная | |
| 12 | К***4 | Рычаг привода эксцентрика | |
| 13 | Н***2 | Шайба 5,4 пружинная | |
| 14 | Н***1 | Винт М5х0,8х15 крепления верхнего корпуса к поплавковой камере | |
| 15 | К***1 | Крышка поплавковой камеры | |
| 16 | Н***1 | Шайба 6,1 фибровая | |
| 17 | К***2 | Винт топливопроводящий | |
| 18 | Н***6 | Винт М4х0,7х12 | |
| 19 | Н***6 | Винт М5х0,8х10 крепления коромысла | |
| 20 | К***1 | Кронштейн тяги воздушной заслонки | |
| 21 | К***5 | Зажим кронштейна тяги воздушной заслонки | |
| 22 | Н***7 | Винт крепления верхнего корпуса к поплавковой камере | |
| 23 | К***0 | Заслонка воздушная в сборе | |
| 24 | К***1 | Фланец крышки поплавковой камеры | |
| 25 | К***2 | Пружина рычага привода воздушной заслонки | |
| 26 | К***0 | Поводок привода воздушной заслонки в сборе | |
| 27 | Н***4 | Шайба диаметром 4 мм | |
| 28 | Н***3 | Винт М4х0,7х8 | |
| 29 | Н***0 | Винт М3х0,5х6 крепления воздушной заслонки | |
| 29 | Н***0 | Винт М3х0,5х6 крепления воздушной заслонки | |
| 30 | К***0 | Ось воздушной заслонки в сборе | |
| 31 | К***8 | Пружина рычага воздушной заслонки | |
| 32 | К***1 | Трубка балансировочная | |
| 33 | К***0 | Привод механического экономайзера в сборе | |
| 34 | К***8 | Толкатель клапана механического экономайзера | |
| 35 | К***0 | Поплавок левый в сборе | |
| 36 | К***0 | Поплавок правый в сборе | |
| 37 | Н***8 | Шайба 7 стальная | |
| 38 | К***7 | Эксцентрик | |
| 39 | К***8 | Ось эксцентрика | |
| 40 | Н***1 | Шплинт 1,5х10 | |
| 41 | Н***4 | Шайба диаметром 4 мм | |
| 42 | Н***6 | Шплинт 1х10 | |
| 43 | К***2 | Пружина регулировочного винта холостого хода | |
| 44 | К***9 | Винт регулировочный холостого хода | |
| 45 | К***4 | Тяга привода эксцентрика | |
| 46 | К***2 | Трубка переходная | |
| 47 | К***6 | Заслонка дроссельная | |
| 48 | К***3 | Прокладка смесительной камеры | |
| 49 | К***2 | Прокладка смесительной камеры термоизоляционная | |
| 50 | К***5 | Диффузор | |
| 51 | К***6 | Пробка канала жиклера механического экономайзера | |
| 52 | К***0 | Клапан механического экономайзера в сборе | |
| 53 | К***6 | Жиклер механического экономайзера | |
| 54 | Н***8 | Шайба диаметром 8 мм фибровая | |
| 55 | К***1 | Корпус поплавковой камеры | |
| 56 | К***3 | Ось кулисы | |
| 57 | К***4 | Шарик | |
| 58 | К***9 | Кольцо обратного клапана ускорительного насоса стопорное | |
| 59 | К***0 | Манжета поршня ускорительного насоса | |
| 60 | К***8 | Клапан нагнетательный | |
| 61 | Н***7 | Прокладка диаметром 10 мм фибровая | |
| 62 | К***1 | Заглушка канала холостого хода | |
| 63 | К***3 | Жиклер холостого хода | |
| 64 | К***9 | Штифт | |
| 65 | Н***8 | Шайба диаметром 5,1 мм фибровая | |
| 66 | К***0 | Ось поплавка в сборе | |
| 67 | Н***6 | Шайба 8,1 фибровая | |
| 68 | Н***5 | Прокладка диаметром 14 мм фибровая | |
| 69 | К***5 | Жиклер пневматического экономайзера | |
| 70 | К***0 | Клапан экономайзера пневматический в сборе | |
| 71 | К***4 | Прокладка крышки клапана пневматического экономайзера | |
| 72 | К***7 | Крышка клапана пневматического экономайзера | |
| 73 | Н***4 | Винт М3х0,5х10 крепления крышки клапана пневматического экономайзера | |
| 74 | К***4 | Жиклер главный | |
| 75 | К***5 | Пробка каналов главного жиклера и жиклера холостого хода | |
| 76 | К***0 | Тяга привода ускорительного насоса и механического экономайзера в сборе | |
| 77 | К***9 | Гайка 1М8х1 крепления рычага механического экономайзера | |
| 78 | Н***5 | Шплинт | |
| 79 | Н***4 | Шайба 8,5 пружинная | |
| 80 | К***4 | Рычаг механического экономайзера правый | |
| 81 | Н***9 | Шайба стальная диаметром 3,1 мм | |
| 82 | К***А | Ось дроссельной заслонки | |
| 83 | Н***4 | Болт М8х 1,25х25 крепления смесительной камеры | |
| 84 | К***1 | Корпус смесительной камеры | |
| 85 | К***3 | Рычаг механического экономайзера левый | |
| 86 | К***8 | Винт холостого хода | |
| 87 | К***3 | Пружина винта упора | |
| 88 | К***2 | Рычаг дроссельной заслонки |
