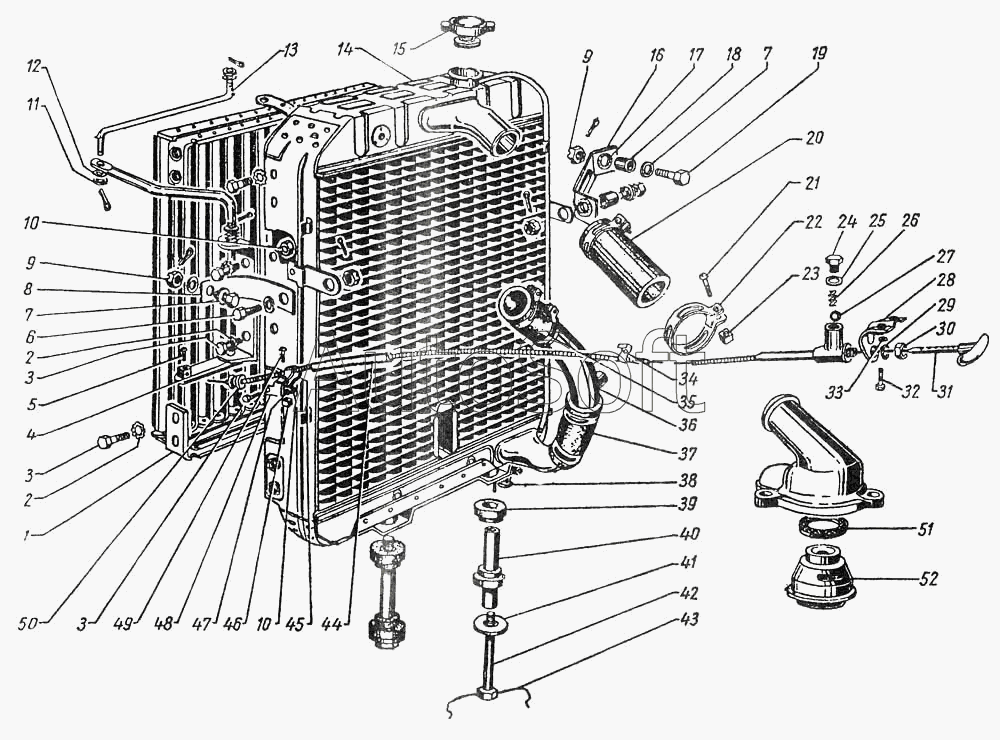

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Радиатор
36
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
20
37
38
39
40
41
42
43
44
45
46
47
48
49
50
52
7
1
2
2
3
3
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 220086-П8 | 2***8 | Винт М5х0,8х30 | |
| 251084-П8 | 2***8 | Гайка М5х0,8 | |
| 258012-П | 2***П | Шплинт 2х12 | |
| 258015-П | 2***П | Шплинт 2х25 | |
| 258015-П | 2***П | Шплинт 2х25 | |
| 258038-П | 2***П | Шплинт 2,7х15 | |
| 288014-П8 | 2***8 | Хомутик диаметром 48 шланга радиатора | |
| 1 | 1***Б | Жалюзи радиатора в сборе | |
| 2 | 2***8 | Шайба 6 пружинная | |
| 2 | 2***8 | Шайба 6 пружинная | |
| 3 | 2***8 | Болт М6-6gх12 | |
| 3 | 2***8 | Болт М6-6gх12 | |
| 3 | 2***8 | Болт М6-6gх12 | |
| 4 | 1***4 | Кронштейн валика привода жалюзи радиатора в сборе | |
| 5 | 2***8 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 6 | 2***8 | Болт М8х1х16 крепления пружинной пластины радиатора | |
| 7 | 2***8 | Шайба диаметром 8,5 мм болта 205416-П8 | |
| 7 | 2***8 | Шайба диаметром 8,5 мм болта 205416-П8 | |
| 8 | 1***В | Пластина бокового крепления радиатора пружинная левая | |
| 9 | 2***8 | Гайка М8х1 | |
| 9 | 2***8 | Гайка М8х1 | |
| 10 | 2***8 | Гайка М6х1 | |
| 10 | 2***8 | Гайка М6х1 | |
| 11 | 2***8 | Шайба 5 | |
| 12 | 2***П | Шайба диам. 6 | |
| 13 | 1***Б | Тяга от валика к рычагу привода жалюзи радиатора | |
| 14 | 1***А | Радиатор в сборе | |
| 15 | 1***0 | Пробка радиатора в сборе | |
| 16 | 1***5 | Пластина бокового крепления радиатора правая | |
| 17 | 7***7 | Втулка | |
| 18 | 1***6 | Втулка распорная | |
| 19 | 2***8 | Болт 1М8х1х20 правой пластины бокового крепления радиатора | |
| 20 | 1***0 | Шланг радиатора подводящий | |
| 21 | 2***8 | Винт М5х0,8х30 | |
| 22 | 2***8 | Хомутик диаметром 48 шланга радиатора | |
| 23 | 2***8 | Гайка М5х0,8 | |
| 24 | 1***7 | Болт | |
| 25 | 2***8 | Шайба 10 плоская | |
| 26 | 1***5 | Пружина | |
| 27 | 5***7 | Шарик | |
| 28 | 2***9 | Кронштейн крепления тяги управления жалюзи радиатора в сборе | |
| 29 | 2***8 | Шайба 14 пружинная | |
| 30 | 2***6 | Гайка 1М14Х1,5 крепления тяги управления жалюзи радиатора | |
| 31 | 1***Б | Тяга управления жалюзи радиатора в сборе | |
| 32 | 2***8 | Болт М8х1,25х20 | |
| 33 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 34 | 5***4 | Скоба | |
| 35 | 1***6 | Шланг радиатора подводящий к радиатору | |
| 36 | 1***Б | Труба радиатора отводящая в сборе | |
| 37 | 2***0 | Шланг радиатора подводящий | |
| 38 | К***) | Краник сливной в сборе | |
| 39 | 2***5 | Подушка подвески радиатора | |
| 40 | 1***8 | Втулка болта крепления радиатора | |
| 41 | 2***8 | Шайба 11 | |
| 42 | 2***8 | Болт М10х90 крепления радиатора | |
| 43 | 2***П | Шплинт-проволока диаметром 1,2х150 | |
| 44 | 2***7 | Трубка защитная оболочки тяги управления жалюзи радиатора | |
| 45 | М***А | Зажим | |
| 46 | 2***8 | Гайка М6х1 | |
| 47 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 48 | 1***2 | Кронштейн крепления оболочки тяги управления жалюзи радиатора | |
| 49 | 2***8 | Винт М6х1х16 крепления зажима оболочки тяги управления жалюзи радиатора | |
| 50 | А***3 | Втулка | |
| 52 | 2***0 | Термостат системы охлаждения в сборе |
