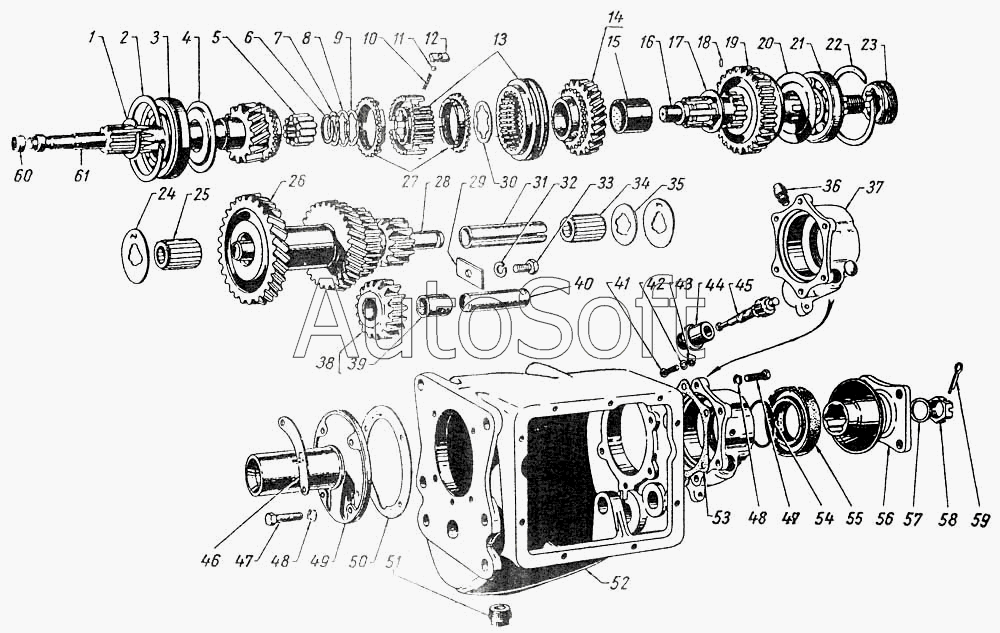

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Коробка передач
37
45
44
43
42
41
40
39
38
46
36
35
34
33
32
31
30
29
53
61
60
59
58
57
56
55
54
28
52
51
50
49
48
48
47
47
1
9
8
7
6
5
4
3
2
10
19
27
26
25
24
23
22
21
20
18
17
16
15
14
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-1700010-А | 1***А | Коробка передач в сборе | |
| 12-1701022 | 1***2 | Комплект первичного вала и блокирующего кольца синхронизатора после притирки конусов | |
| 20-1701116-Б | 2***Б | Муфта скользящая переключения второй и третьей передач со ступицей - комплект | |
| 20-1701118 | 2***8 | Муфта переключения второй и третьей передач коробки передач скользящая | |
| 20-1701119 | 2***9 | Ступица скользящей муфты переключения второй и третьей передач коробки передач | |
| 20-1701122 | 2***2 | Комплект шестерни второй передачи с блокирующим кольцом синхронизатора после притирки конусов | |
| 20-1701211 | 2***1 | Сальник крышки заднего подшипника вторичного вала коробки передач | |
| 20-2402040 | 2***0 | Отражатель сальника ведущей шестерни заднего моста | |
| 260305-П | 2***П | Заглушка 16 ОСТ 37.001.173-82 | |
| 1 | 2***6 | Кольцо упорное | |
| 2 | 2***4 | Кольцо стопорное подшипника | |
| 3 | 2***2 | Подшипник шариковый первичного вала коробки передач задний (ГПЗ-50208У) | |
| 4 | М***0 | Маслоотражатель подшипника первичного вала коробки передач | |
| 5 | 2***2 | Ролик переднего подшипника вторичного вала коробки передач | |
| 6 | 2***3 | Кольцо стопорное роликового подшипника вторичного вала коробки передач | |
| 7 | 2***9 | Кольцо стопорное толщиной 2,0 мм | |
| 8 | М***2 | Прокладка регулировочная вторичного вала толстая | |
| 9 | М***4 | Прокладка регулировочная вторичного вала тонкая | |
| 10 | 2***0 | Пружина синхронизатора коробки передач | |
| 11 | 5***5 | Шарик диаметром 1/4" блокировочного сухаря синхронизатора коробки передач | |
| 12 | 2***1 | Сухарь блокировочный второй и третьей передач синхронизатора коробки передач | |
| 14 | 2***Б | Шестерня второй передачи коробки передач с втулкой в сборе | |
| 15 | 2***Б | Втулка шестерни второй передачи коробки передач | |
| 16 | 2***В | Вал вторичный коробки передач | |
| 17 | 2***2 | Шайба упорная шестерни второй передачи коробки передач | |
| 18 | 2***8 | Штифт 4х10 | |
| 19 | 2***В | Шестерня скользящая первой передачи и заднего хода коробки передач | |
| 20 | М***1 | Маслоотражатель подшипника вторичного вала коробки передач | |
| 21 | 2***0 | Подшипник 50 306КШ раздаточной коробки (ГПЗ-50306) | |
| 22 | 2***2 | Кольцо стопорное | |
| 23 | 1***3 | Шестерня привода к спидометру ведущая | |
| 24 | М***9 | Шайба упорная блока шестерен промежуточного вала коробки передач - неподвижная | |
| 25 | М***8 | Подшипник роликовый блока шестерен промежуточного вала коробки передач-короткий (ГПЗ-64903) | |
| 26 | 2***В | Блок шестерен промежуточного вала коробки передач | |
| 27 | 2***4 | Кольцо блокирующее второй и третьей передач синхронизатора коробки передач | |
| 28 | 1***1 | Ось блока шестерен промежуточного вала коробки передач | |
| 29 | 1***5 | Стопор осей блока шестерен промежуточного вала и промежуточной шестерни коробки передач | |
| 30 | 2***8 | Шайба между ступицей скользящей муфты и шестерней второй передачи коробки передач | |
| 31 | М***5 | Втулка распорная роликовых подшипников блока шестерен промежуточного вала коробки передач | |
| 32 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 33 | 2***8 | Болт М10-6gх16 | |
| 34 | М***1 | Подшипник роликовый блока шестерен промежуточного вала коробки передач длинный (ГПЗ-64904) | |
| 35 | 2***2 | Шайба упорная блока шестерен промежуточного вала коробки передач плавающая | |
| 36 | 2***П | Сапун в сборе К1/8" | |
| 37 | 1***В | Крышка заднего подшипника вторичного вала коробки передач | |
| 38 | 2***Б | Шестерня промежуточная заднего хода коробки передач с втулкой в сборе | |
| 39 | А***В | Втулка промежуточной шестерни заднего хода коробки передач | |
| 40 | 1***0 | Ось промежуточной шестерни заднего хода коробки передач | |
| 41 | 2***8 | Болт М6х12 крепления стопора штуцера гибкого вала спидометра | |
| 42 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 43 | 5***1 | Стопор | |
| 44 | 5***0 | Штуцер гибкого вала | |
| 45 | 1***Б | Шестерня привода к спидометру ведомая | |
| 46 | 5***0 | Скоба оттяжной пружины муфты подшипника выключения сцепления | |
| 47 | 2***8 | Болт М8х1,25х25 | |
| 47 | 2***8 | Болт М8х1,25х25 | |
| 48 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 48 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 49 | 2***Б | Крышка подшипника первичного вала коробки передач | |
| 50 | 1***Б | Прокладка крышки подшипника первичного вала коробки передач | |
| 51 | 2***П | Пробка КГ 3/4" | |
| 52 | 2***3 | Картер коробки передач | |
| 53 | 2***Б | Прокладка крышки заднего подшипника вторичного вала коробки передач | |
| 54 | 2***0 | Пружина сальника крышки заднего подшипника вторичного вала | |
| 55 | 2***0 | Сальник | |
| 56 | 2***Б | Фланец вторичного вала коробки передач в сборе | |
| 57 | 2***Б | Шайба 21 | |
| 58 | 2***2 | Гайка 1М20х1,5 | |
| 59 | 2***П | Шплинт 4х30 | |
| 60 | 1***1 | Подшипник первичного вала коробки передач игольчатый передний (ГПЗ-941/15) | |
| 61 | 1***А | Вал первичный коробки передач |
