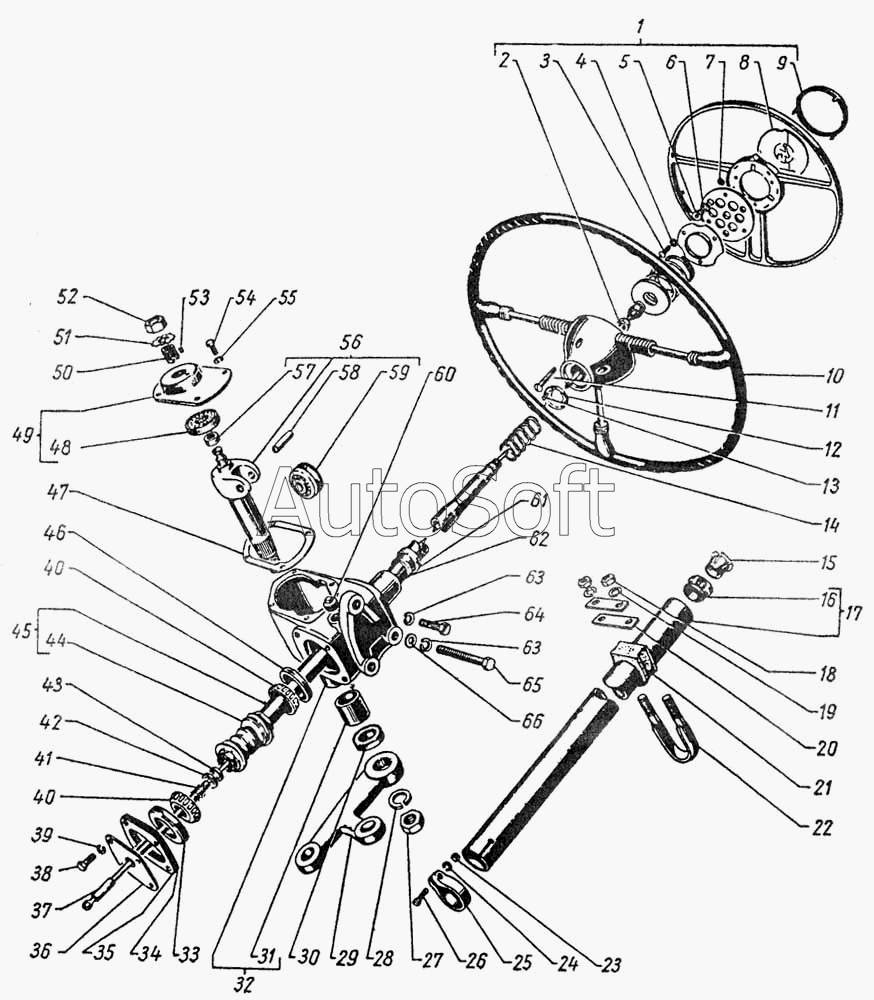

Каталог запасных частей к технике: ГАЗ-12 (ЗИМ). Рулевое управление
41
49
48
47
46
45
44
43
42
50
40
40
39
38
37
36
35
34
58
66
65
64
63
63
62
61
60
59
33
57
56
55
54
53
52
51
7
15
14
13
12
11
10
9
8
16
6
5
4
3
2
1
24
32
31
30
29
28
27
26
25
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-3400013-Б | 1***Б | Рулевое управление в сборе без рулевого колеса и сошки | |
| 20-3400014-Б | 2***Б | Рулевое управление без колонки рулевого колеса и сошки в сборе | |
| 1 | 1***0 | Кольцо включателя сигнала в сборе | |
| 2 | 2***8 | Гайка М16х1,5 | |
| 3 | 2***8 | Винт М3,5х14 крепления пластины к кольцу | |
| 4 | 1***9 | Прокладка изолирующей втулки включателя сигнала | |
| 5 | 1***0 | Втулка изолирующая | |
| 6 | 1***1 | Шайба регулировочная изолирующей втулки включателя сигнала | |
| 7 | 2***2 | Шайба 3,5 пружинная | |
| 8 | 1***0 | Крышка включателя сигнала | |
| 9 | 1***4 | Обод крышки включателя сигнала | |
| 10 | 1***5 | Колесо рулевого управления в сборе | |
| 11 | 2***8 | Винт М3,5х22 крепления изолирующей втулки | |
| 12 | 1***3 | Шайба указателя поворота кулачковая | |
| 13 | 2***8 | Винт М3,5х8 | |
| 14 | 1***0 | Пружина | |
| 15 | 1***А | Втулка подшипника колонки руля | |
| 16 | 1***0 | Подшипник колонки руля (ГПЗ-636905) | |
| 17 | 1***0 | Колонка рулевого управления в сборе | |
| 18 | 2***8 | Гайка М8х1,25 | |
| 19 | 2***2 | Шайба 10 | |
| 20 | 5***Б | Прокладка регулировочная крепления колонки рулевого управления | |
| 21 | 5***1 | Втулка стремянки крепления колонки рулевого управления | |
| 22 | 5***0 | Стремянка крепления колонки рулевого управления | |
| 23 | 2***8 | Гайка М8х1 | |
| 24 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 25 | М***7 | Хомут колонки рулевого управления | |
| 26 | 2***8 | Болт 1М8х1х48 | |
| 27 | 2***2 | Гайка 1М22х1,5 | |
| 28 | 2***2 | Шайба 22 пружинная | |
| 29 | 1***0 | Сошка рулевого управления | |
| 30 | 2***2 | Сальник | |
| 31 | 5***6 | Втулка вала сошки рулевого управления | |
| 32 | 2***Б | Картер рулевого управления со втулкой в сборе | |
| 33 | М***3 | Кольцо роликового подшипника червяка рулевого управления (ГПЗ-987908) | |
| 34 | М***6 | Прокладка нижней крышки картера рулевого управления тонкая | |
| 35 | М***5 | Прокладка толстая | |
| 36 | 1***7 | Крышка нижняя картера рулевого управления с трубкой в сборе | |
| 37 | 1***Б | Провод включателя сигнала в сборе | |
| 38 | 2***8 | Болт М8-6gх16 | |
| 39 | 2***8 | Шайба 8 пружинная | |
| 40 | 2***1 | Подшипник роликовый конический (без внутреннего кольца) червяка рулевого управления верхний (ГПЗ-977907-А) | |
| 41 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 42 | 5***Б | Шайба | |
| 43 | 2***6 | Кольцо уплотнительное | |
| 44 | 1***8 | Червяк рулевого управления | |
| 45 | 1***5 | Вал рулевого управления с червяком в сборе | |
| 46 | М***2 | Кольцо роликового подшипника рулевого управления верхнее (ГПЗ-977907-А) | |
| 47 | М***4 | Прокладка боковой крышки картера рулевого управления | |
| 48 | М***5 | Подшипник (ГПЗ-922205) | |
| 49 | 1***0 | Крышка боковая картера рулевого управления в сборе | |
| 50 | 5***3 | Винт регулировочный вала сошки рулевого управления | |
| 51 | 5***2 | Шайба стопорная | |
| 52 | 5***7 | Гайка | |
| 53 | 2***П | Штифт 5х8 | |
| 54 | 2***8 | Болт М8х1,25х20 | |
| 55 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 56 | 2***В | Вал сошки рулевого управления в сборе | |
| 57 | 2***3 | Кольцо концевого подшипника вала сошки рулевого управления внутреннее | |
| 58 | 1***3 | Ось ролика вала сошки рулевого управления | |
| 59 | 1***Б | Ролик вала сошки с шариковыми подшипниками в сборе | |
| 60 | 2***П | Пробка КГ 1/4" | |
| 61 | М***9 | Колпак сальника горловины картера рулевого управления | |
| 62 | М***2 | Набивка сальника | |
| 63 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 64 | 2***8 | Болт М12х1,75х25 | |
| 65 | 2***8 | Болт М12х1,75х75 | |
| 66 | 2***8 | Шайба 12,5 |
