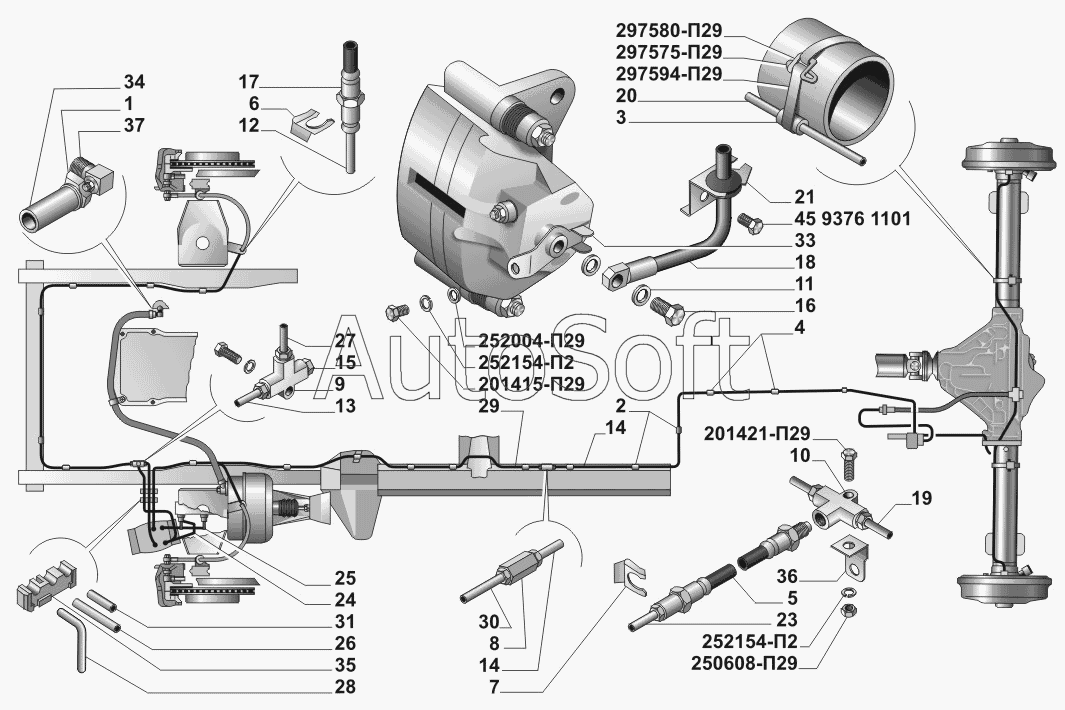

Каталог запасных частей к технике: ГАЗ-3102, 3110 (дополнение) (2009). Установка гидропривода тормозов с АБС
36
25
26
27
28
29
30
31
33
34
35
24
37
45 9376 1101
297594-П29
297575-П29
297580-П29
250608-П29
201421-П29
252154-П2
252154-П2
252004-П29
201415-П29
13
2
3
4
5
6
7
8
9
10
11
12
1
14
14
15
16
17
18
19
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201415-П29 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 201421-П29 | 2***9 | Болт М6-6gх22 | |
| 250608-П29 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 252004-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 297575-П29 | 2***9 | Шплинт 5,6х22 | |
| 297580-П29 | 2***9 | Пряжка | |
| 297594-П29 | 2***9 | Лента 10х580 | |
| 45 9376 1101 | 4***1 | Болт М6-6gх14 | |
| 1 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 2 | 2***6 | Втулка защитная | |
| 3 | 2***6 | Втулка защитная | |
| 4 | 2***5 | Скоба крепления | |
| 5 | 2***0 | Шланг гибкий тормозов заднего моста | |
| 6 | 2***2 | Скоба крепления шланга | |
| 7 | 2***2 | Скоба крепления шланга | |
| 8 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 9 | 2***1 | Тройник гидропривода тормозов | |
| 10 | 2***1 | Тройник гидропривода тормозов | |
| 11 | 2***3 | Прокладка крепления муфты шлангов задних тормозов | |
| 12 | 3***2 | Трубопровод от тройника к правому переднему тормозу | |
| 13 | 3***2 | Трубопровод от тройника к правому переднему тормозу | |
| 14 | 3***0 | Трубопровод от муфты к регулятору | |
| 15 | 3***1 | Заглушка тройников трубопроводов тормозов | |
| 16 | 3***2 | Болт соединительный | |
| 17 | 3***0 | Шланг передних тормозов | |
| 18 | 3***0 | Шланг передних тормозов | |
| 19 | 3***0 | Трубопровод от тройника к левому заднему тормозу | |
| 20 | 3***0 | Трубопровод от тройника к правому заднему тормозу | |
| 21 | 3***0 | Кронштейн правый | |
| 22 | 3***0 | Кронштейн левый | |
| 23 | 3***0 | Трубопровод от регулятора к шлангу задних тормозов | |
| 24 | 3***0 | Трубопровод от главного цилиндра передний | |
| 25 | 3***2 | Трубопровод от главного цилиндра задний | |
| 26 | 3***1 | Трубопровод от гидроагрегата к переднему шлангу | |
| 27 | 3***1 | Трубопровод от гидроагрегата к тройнику | |
| 28 | 3***1 | Трубопровод от гидроагрегата к тройнику | |
| 29 | 3***1 | Трубопровод от гидроагрегата к соединительной муфте | |
| 30 | 3***1 | Трубопровод от гидроагрегата к соединительной муфте | |
| 31 | 3***1 | Трубопровод от гидроагрегата к соединительной муфте | |
| 32 | 3***0 | Кронштейн переднего тормозного шланга левый | |
| 33 | 3***0 | Кронштейн переднего тормозного шланга правый | |
| 34 | 3***4 | Шланг вакуумного усилителя тормозов | |
| 35 | 3***4 | Скоба крепления трубопроводов | |
| 36 | 3***7 | Кронштейн тройника | |
| 37 | 6***7 | Штуцер угловой |
