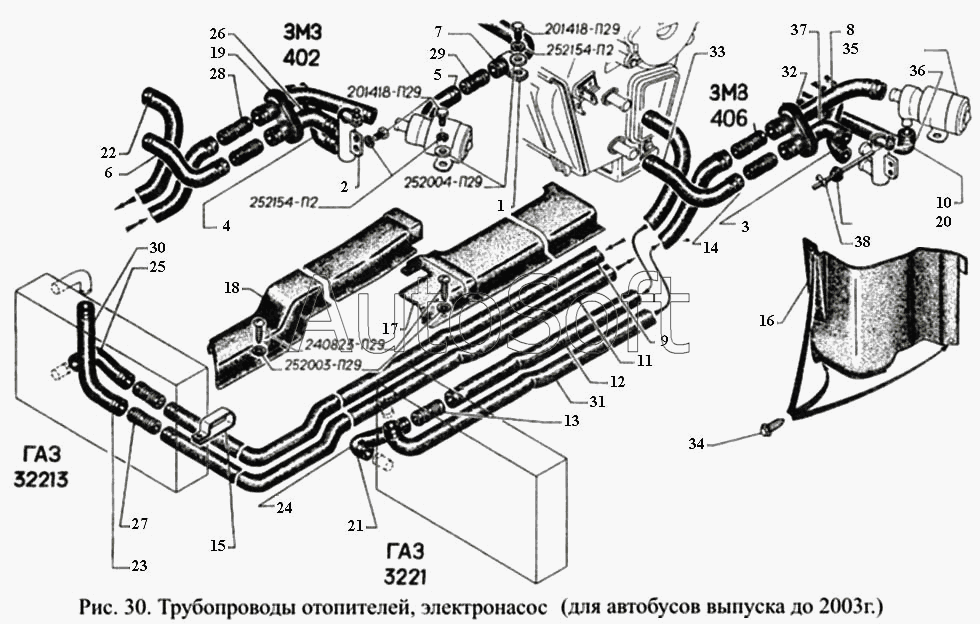

Каталог запасных частей к технике: ГАЗ-3221 (1999). Трубопроводы отопителей, электронасос (для автобусов выпуска до 2003г.)
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
252003-П29
240823-П29
252154-П29
252154-П29
252004-П29
201418-П29
201418-П29
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201418-П29 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 240823-П29 | 2***9 | Винт 4х30 | |
| 252003-П29 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 252004-П29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 252154-П29 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 1 | 5***Б | Скоба крепления проводов | |
| 2 | 3***0 | Кран отопителя в сборе | |
| 3 | 3***0 | Шланг подводящий к крану (с двигателем семейства ЗМЗ-406) | |
| 4 | 3***0 | Шланг подводящий к крану (с двигателем семейства ЗМЗ-402) | |
| 5 | 3***1 | Шланг отводящий электронасоса (с двигателем семейства ЗМЗ-402) | |
| 6 | 3***2 | Шланг подводящий к переднему отопителю | |
| 7 | 4***2 | Шланг | |
| 8 | 3***4 | Шланг отводящий | |
| 9 | 3***4 | Шланг заднего отопителя подводящий | |
| 10 | 3***6 | Шланг отводящий электронасоса (с двигателем семейства ЗМЗ-406) | |
| 11 | 3***6 | Шланг заднего отопителя отводящий | |
| 12 | 4***7 | Шланг заднего отопителя | |
| 13 | 3***0 | Штуцер | |
| 14 | 3***0 | Штуцер | |
| 15 | 3***6 | Скоба крепления шлангов | |
| 16 | 3***6 | Кожух защитный шлангов | |
| 17 | 3***7 | Кожух защитный шлангов нижний | |
| 18 | 3***7 | Кожух шлангов заднего отопителя | |
| 19 | 3***6 | Втулка уплотнительная | |
| 20 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 21 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 22 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 23 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 24 | 1***0 | Шланг угловой | |
| 25 | 1***0 | Шланг угловой | |
| 26 | 1***0 | Шланг угловой | |
| 27 | 3***0 | Штуцер | |
| 28 | 3***0 | Штуцер | |
| 29 | 3***0 | Штуцер | |
| 30 | 3***4 | Шланг отводящий | |
| 31 | 4***7 | Шланг заднего отопителя | |
| 32 | 3***6 | Втулка уплотнительная | |
| 33 | 3***2 | Шланг подводящий к переднему отопителю | |
| 34 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 35 | 3***0 | Электронасос (351.3730010) | |
| 36 | 0***2 | Хомут 20-32 ТО17-9-20-98 | |
| 37 | 1***0 | Шланг угловой | |
| 38 | 3***8 | Зажим оболочки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
