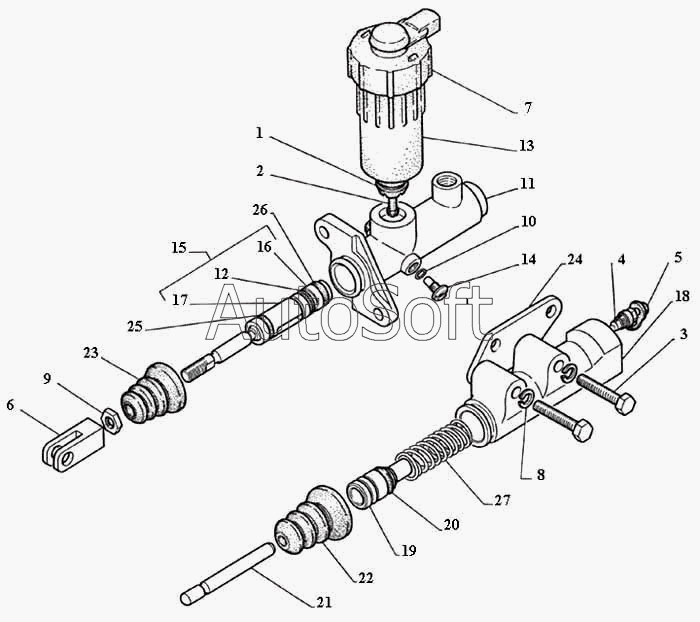

Каталог запасных частей к технике: ГАЗ-3111 (2004). Детали главного и рабочего цилиндров привода выключения сцепления, датчик аварийного уровня жидкости
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Втулка соединительная бачка главного цилиндра тормоза | |
| 2 | 4***3 | Трубка соединительной втулки бачка главного цилиндра тормоза | |
| 3 | 2***7 | Болт М8х1-6gх43 | |
| 4 | 3***8 | Клапан прокачки дисковых тормозов | |
| 5 | 3***0 | Колпачок клапана прокачки | |
| 6 | 3***8 | Проушина усилителя тормозов | |
| 7 | Я***1 | Датчик аварийного уровня тормозной жидкости ЯМ2.553.000ТУ | |
| 8 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 9 | 2***9 | Гайка М10х1-5Н6Н | |
| 10 | 3***2 | Уплотнитель стопорного винта | |
| 11 | 3***2 | Корпус главного цилиндра | |
| 12 | 3***2 | Кольцо стопорное | |
| 13 | 3***0 | Бачок главного цилиндра | |
| 14 | 3***3 | Винт стопорный | |
| 15 | 3***0 | Поршень с толкателем | |
| 16 | 3***2 | Поршень главного цилиндра | |
| 17 | 3***5 | Толкатель поршня | |
| 18 | 3***2 | Корпус рабочего цилиндра | |
| 19 | 3***4 | Поршень рабочего цилиндра | |
| 20 | 3***6 | Манжета | |
| 21 | 3***2 | Толкатель рабочего цилиндра | |
| 22 | 3***8 | Чехол защитный | |
| 23 | 3***8 | Чехол защитный | |
| 24 | 3***2 | Кронштейн рабочего цилиндра | |
| 25 | 3***8 | Манжета | |
| 26 | 3***4 | Манжета | |
| 27 | 2***2 | Пружина возвратная поршня главного цилиндра выключения сцепления |
