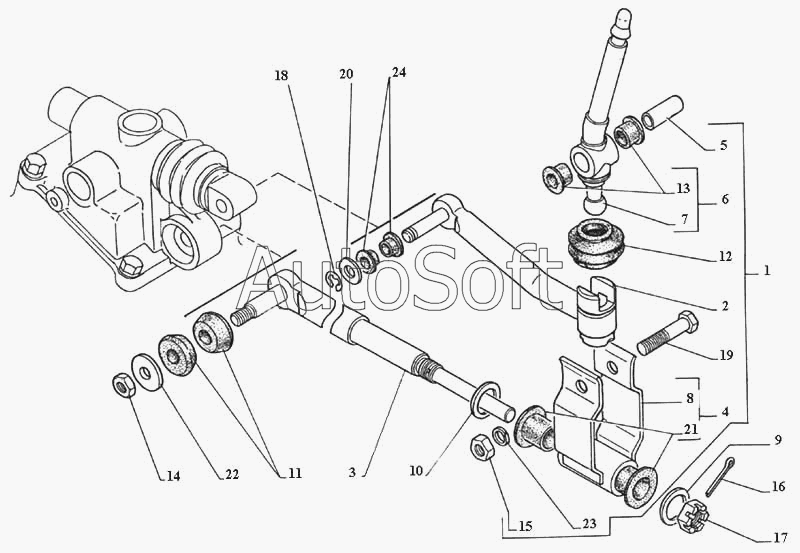

Каталог запасных частей к технике: ГАЗ-3111 (2004). Механизм управления коробкой передач
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Механизм управления | |
| 2 | 3***0 | Тяга механизма управления | |
| 3 | 3***8 | Тяга реактивная | |
| 4 | 3***4 | Корпус опоры со втулками | |
| 5 | 3***2 | Втулка рычага | |
| 6 | 3***0 | Рычаг переключения передач | |
| 7 | 3***4 | Рычаг переключения передач | |
| 8 | 3***1 | Корпус опоры | |
| 9 | 3***7 | Кольцо | |
| 10 | 3***7 | Кольцо | |
| 11 | 3***9 | Втулка крепления опоры | |
| 12 | 3***1 | Чехол механизма управления | |
| 13 | 3***7 | Втулка | |
| 14 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 15 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 16 | 2***9 | Шплинт 2,2Х25 | |
| 17 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.108-93 | |
| 18 | 4***0 | Шайба 7 ГОСТ 11648-75 | |
| 19 | 2***9 | Болт М8-6gх40 | |
| 20 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 21 | 6***6 | Втулка рычагов раздаточной коробки | |
| 22 | 2***9 | Шайба 8,5 | |
| 23 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 24 | 1***4 | Втулка |
