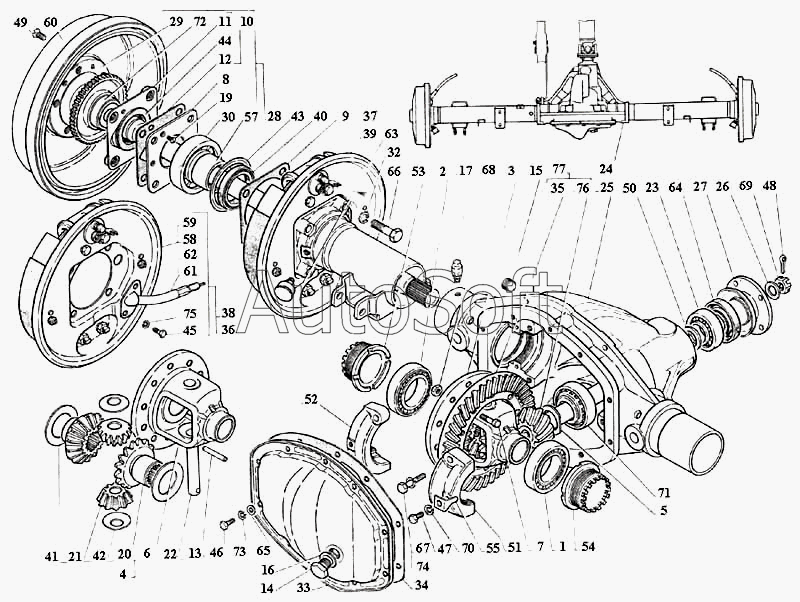

Каталог запасных частей к технике: ГАЗ-3111 (2004). Мост задний с тормозами
49
58
57
55
54
53
52
51
50
59
48
47
46
45
44
43
42
41
40
68
77
76
75
74
73
72
71
70
69
39
67
66
65
64
63
62
61
60
10
19
17
16
15
14
13
12
11
20
9
8
7
6
5
4
3
2
29
38
37
36
35
34
33
32
30
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***Ш | Подшипник дифференциала моста (3302-3104020) | |
| 2 | 6***Ш | Подшипник дифференциала моста (3302-3104020) | |
| 3 | 3***1 | Дифференциал моста | |
| 4 | 3***1 | Дифференциал моста | |
| 5 | 2***6 | Кольцо регулировочное толщиной 1,55 мм | |
| 6 | 2***8 | Коробка дифференциала | |
| 7 | 2***4 | Болт Сп М10х1х28 | |
| 8 | 2***6 | Пластина | |
| 9 | 2***7 | Прокладка | |
| 10 | 2***0 | Корпус наружного уплотнения подшипника полуоси в сборе | |
| 11 | 2***2 | Корпус наружного уплотнения подшипника полуоси в сборе | |
| 12 | 2***2 | Прокладка | |
| 13 | 2***П | Стопор оси сателлитов дифференциала заднего моста | |
| 14 | 2***8 | Пробка М22х1,5х10 | |
| 15 | 2***9 | Пробка КГ1/2" | |
| 16 | 2***П | Прокладка диаметром 22 пробки в сборе | |
| 17 | 2***П | Сапун в сборе | |
| 18 | 2***0 | Шайба шестерни полуоси толщиной 1,91 мм | |
| 19 | 2***9 | Винт М5-6gх10 | |
| 20 | 1***0 | Шестерня полуоси | |
| 21 | 1***5 | Сателлит дифференциала | |
| 22 | 1***0 | Ось сателлитов | |
| 23 | 6***Ш | Подшипник (31029-2402025) | |
| 24 | 3***2 | Задний мост | |
| 25 | 3***5 | Картер с кожухами полуосей | |
| 26 | 3***4 | Шайба ведущей шестерни | |
| 27 | 3***8 | Фланец ведущей шестерни | |
| 28 | 3***9 | Полуось заднего моста | |
| 29 | 3***4 | Полуось заднего моста | |
| 30 | В***1 | Подшипник шариковый однорядный ГОСТ 8882-75 | |
| 31 | В***1 | Подшипник полуоси | |
| 32 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 33 | 3***0 | Крышка картера в сборе | |
| 34 | 3***0 | Прокладка крышки картера | |
| 35 | 3***0 | Шестерня ведомая | |
| 36 | 3***8 | Тормоз задний правый | |
| 37 | 3***8 | Тормоз задний правый | |
| 38 | 3***9 | Тормоз задний левый | |
| 39 | 3***9 | Тормоз задний левый | |
| 40 | 1***Б | Сальник внутренний подшипника полуоси заднего моста с пружиной в сборе | |
| 41 | 1***А | Шайба опорная | |
| 42 | 1***2 | Шайба опорная сателлита | |
| 43 | 1***2 | Прокладка пружинная подшипника полуоси заднего моста | |
| 44 | 1***7 | Набивка сальника | |
| 45 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 46 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 47 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 48 | 2***П | Шплинт 4х25 | |
| 49 | 2***9 | Винт М8-6gх12 | |
| 50 | 3***0 | Кольцо распорное | |
| 51 | 3***6 | Крышка подшипников дифференциала | |
| 52 | 3***6 | Крышка подшипников дифференциала | |
| 53 | 3***0 | Гайка подшипников дифференциала | |
| 54 | 3***0 | Гайка подшипников дифференциала | |
| 55 | 3***4 | Пластина стопорная | |
| 56 | 3***5 | Пластина стопорная | |
| 57 | 3***4 | Кольцо зажимное | |
| 58 | 3***0 | Тормоз задний правый | |
| 59 | 3***0 | Тормоз задний левый | |
| 60 | 3***0 | Барабан тормозной | |
| 61 | 3***0 | Трос стояночного тормоза правый | |
| 62 | 3***1 | Трос стояночного тормоза левый | |
| 63 | 2***0 | Масленка в сборе | |
| 64 | 2***2 | Манжета 42х75х10 | |
| 65 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 66 | 2***9 | Болт М12х1,25х45 | |
| 67 | 2***П | Болт М12-6gх50 | |
| 68 | 2***П | Гайка СпМ10х1 | |
| 69 | 2***9 | Гайка М20х1,5-5Н6Н | |
| 70 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 71 | 6***Ш | Подшипник задний (3102-2402041-10) | |
| 72 | 2***5 | Втулка наружного уплотнения полуоси | |
| 73 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 74 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 75 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 76 | 3***7 | Шестерня ведущая | |
| 77 | 3***0 | Шестерни ведущая и ведомая главной передачи (комплект после притирки) |
