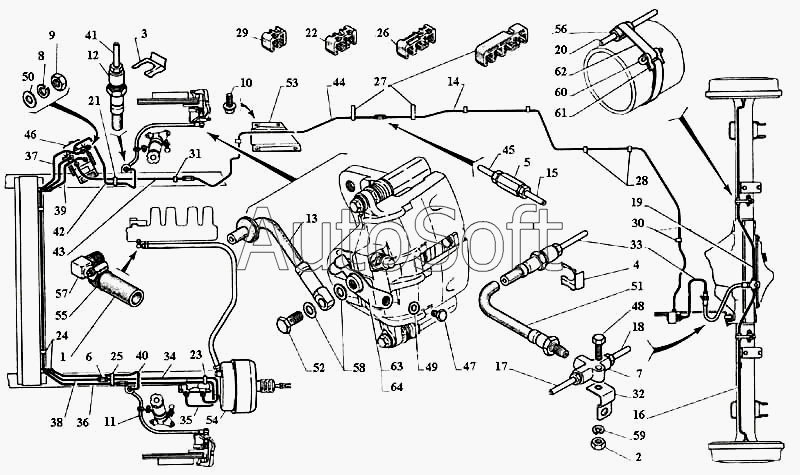

Каталог запасных частей к технике: ГАЗ-3111 (2004). Трубопроводы тормозной системы, усилитель вакуумный с главным цилиндром тормозов в сборе, гидроагрегат АБС
49
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
33
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Шланг вакуумного усилителя тормозов | |
| 2 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 3 | 2***2 | Скоба крепления шланга | |
| 4 | 2***2 | Скоба крепления шланга | |
| 5 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 6 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 7 | 2***1 | Тройник гидропривода тормозов | |
| 8 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 9 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 10 | 4***1 | Болт М6-6gх14 ОСТ 37.001.193-83 | |
| 11 | 3***5 | Шланг гибкий | |
| 12 | 3***5 | Шланг гибкий | |
| 13 | 3***5 | Шланг гибкий | |
| 14 | 3***0 | Трубопровод | |
| 15 | 3***0 | Трубопровод | |
| 16 | 3***0 | Трубопровод | |
| 17 | 3***0 | Трубопровод | |
| 18 | 3***0 | Трубопровод | |
| 19 | 3***0 | Трубопровод | |
| 20 | 3***0 | Трубопровод | |
| 21 | 3***3 | Скоба крепления | |
| 22 | 3***3 | Скоба крепления | |
| 23 | 3***3 | Скоба крепления | |
| 24 | 3***4 | Скоба крепления трубопроводов | |
| 25 | 3***4 | Скоба крепления трубопроводов | |
| 26 | 3***4 | Скоба крепления трубопроводов | |
| 27 | 3***5 | Скоба крепления трубопроводов | |
| 28 | 3***5 | Скоба крепления трубопроводов | |
| 29 | 3***0 | Скоба крепления трубопроводов | |
| 30 | 3***0 | Скоба крепления трубопроводов | |
| 31 | 3***0 | Скоба крепления трубопроводов | |
| 32 | 3***7 | Кронштейн тройника | |
| 33 | 3***0 | Трубопровод | |
| 34 | 3***0 | Трубопровод | |
| 35 | 3***2 | Трубопровод | |
| 36 | 3***0 | Трубопровод от муфты к гидроагрегату | |
| 37 | 3***0 | Трубопровод от муфты к гидроагрегату | |
| 38 | 3***0 | Трубопровод от муфты к гидроагрегату | |
| 39 | 3***0 | Трубопровод от гидроагрегата к левому переднему тормозу | |
| 40 | 3***0 | Трубопровод от гидроагрегата к левому переднему тормозу | |
| 41 | 3***0 | Трубопровод от гидроагрегата к правому переднему тормозу | |
| 42 | 3***0 | Трубопровод от гидроагрегата к правому переднему тормозу | |
| 43 | 3***0 | Трубопровод от гидроагрегата к соединительной муфте | |
| 44 | 3***0 | Трубопровод | |
| 45 | 3***0 | Трубопровод | |
| 46 | 2***1 | Гидроагрегат | |
| 47 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 48 | 2***9 | Болт М6-6gх22 | |
| 49 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 50 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 51 | 3***5 | Шланг передних тормозов | |
| 52 | 3***2 | Болт соединительный | |
| 53 | 3***7 | Накладка защитная | |
| 54 | 3***8 | Усилитель вакуумный с цилиндром | |
| 55 | Т***1 | Хомут 12-18 | |
| 56 | 2***6 | Втулка защитная | |
| 57 | 6***7 | Штуцер угловой | |
| 58 | 2***3 | Прокладка крепления муфты шлангов задних тормозов | |
| 59 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 60 | 2***9 | Шплинт 5,6х22 | |
| 61 | 2***9 | Пряжка | |
| 62 | 2***9 | Лента 10х580 | |
| 63 | 2***4 | Кронштейн переднего тормозного шланга правый | |
| 64 | 2***5 | Кронштейн переднего тормозного шланга левый |
