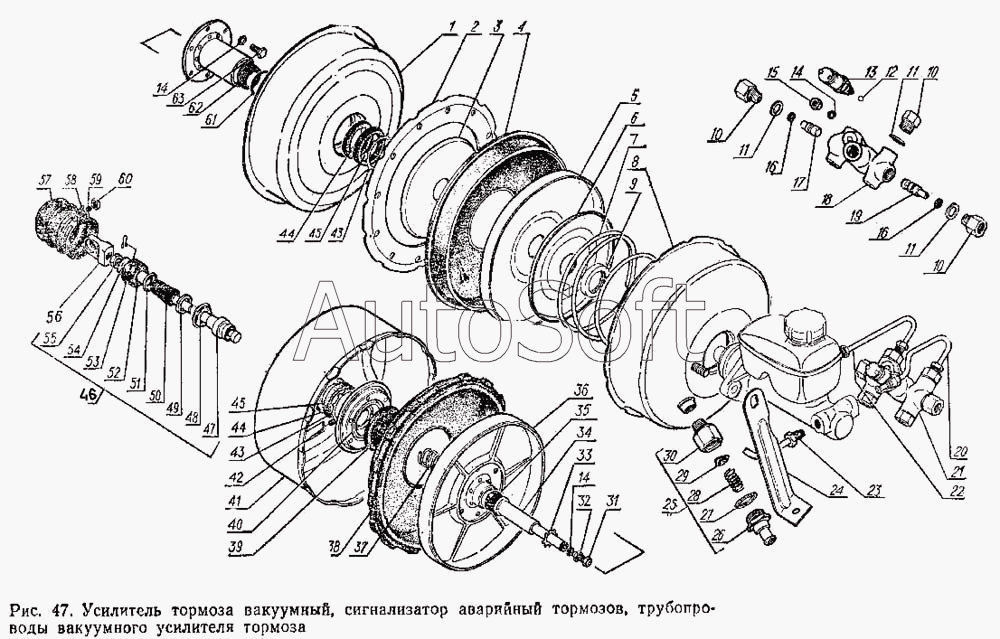

Каталог запасных частей к технике: ГАЗ-3102 (2000). Усилитель тормоза вакуумный, сигнализатор аварийный тормозов, трубопроводы вакуумного усилителя тормоза
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
13
14
14
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Крышка первичной камеры | |
| 2 | 2***9 | Кольцо опорное | |
| 3 | 2***8 | Тарелка передней диафрагмы | |
| 4 | 2***2 | Диафрагма поршня | |
| 5 | 2***7 | Поршень диафрагмы | |
| 6 | 2***6 | Тарелка пружины поршня диафрагмы | |
| 7 | 2***8 | Пружина диафрагмы | |
| 8 | 2***9 | Крышка вторичной камеры корпуса в сборе | |
| 9 | 2***9 | Гайка М27х1.5 | |
| 10 | 2***2 | Штуцер соединительный | |
| 11 | 5***3 | Прокладка | |
| 12 | 2***П | Шарик IV 5 мм Н | |
| 13 | В***4 | Выключатель сигнализатора неисправности раздельного привода тормоза | |
| 14 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 14 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 15 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 16 | 1***9 | Кольцо уплотнительное | |
| 17 | 2***8 | Поршень левый | |
| 18 | 2***0 | Корпус сигнализатора | |
| 19 | 2***9 | Поршень правый | |
| 20 | 3***1 | Трубопровод в сборе | |
| 21 | 3***0 | Сигнализатор аварийный тормозов в сборе | |
| 22 | 3***1 | Трубопровод в сборе | |
| 23 | 3***0 | Трубопровод в сборе | |
| 24 | 2***8 | Стойка вакуумного усилителя | |
| 25 | 2***0 | Клапан обратный вакуумного усилителя тормоза в сборе | |
| 26 | 2***8 | Штуцер обратного клапана | |
| 27 | 1***9 | Прокладка | |
| 28 | 2***6 | Пружина | |
| 29 | 2***1 | Клапан в сборе | |
| 30 | 2***2 | Корпус клапана | |
| 31 | 2***8 | Упор регулировочный толкателя | |
| 32 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 33 | 2***9 | Шайба стопорная | |
| 34 | 2***7 | Толкатель поршня | |
| 35 | 2***6 | Шайба реактивная толкателя | |
| 36 | 2***0 | Поршень задней диафрагмы | |
| 37 | 2***4 | Пружина диафрагмы клапанов | |
| 38 | 2***4 | Диафрагма поршня | |
| 39 | 2***0 | Диафрагма клапана управления в сборе | |
| 40 | 3***6 | Корпус клапана | |
| 41 | 2***0 | Корпус вакуумного усилителя | |
| 42 | 2***2 | Винт М6х10 | |
| 43 | 3***2 | Шайба стопорная | |
| 44 | 2***2 | Кольцо направляющее соединителя поршней | |
| 45 | 2***7 | Манжета уплотнительная | |
| 46 | 2***0 | Клапан управления вакуумного усилителя в сборе | |
| 47 | 2***1 | Клапан управления с толкателем в сборе | |
| 48 | 2***5 | Кольцо уплотнительное в сборе | |
| 49 | 2***6 | Шайба пружины | |
| 50 | 2***9 | Пружина толкателя | |
| 51 | 2***1 | Упор пружины | |
| 52 | 2***3 | Воздушный фильтр | |
| 53 | 2***9 | Шплинт 5 | |
| 54 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 55 | 2***9 | Гайка М10х1-5Н6Н | |
| 56 | 2***8 | Проушина толкателя | |
| 57 | 2***0 | Чехол защитный | |
| 58 | 2***9 | Хомут 52 | |
| 59 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 60 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 61 | 2***2 | Кольцо уплотнительное | |
| 62 | 2***5 | Соединитель поршней | |
| 63 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 |
