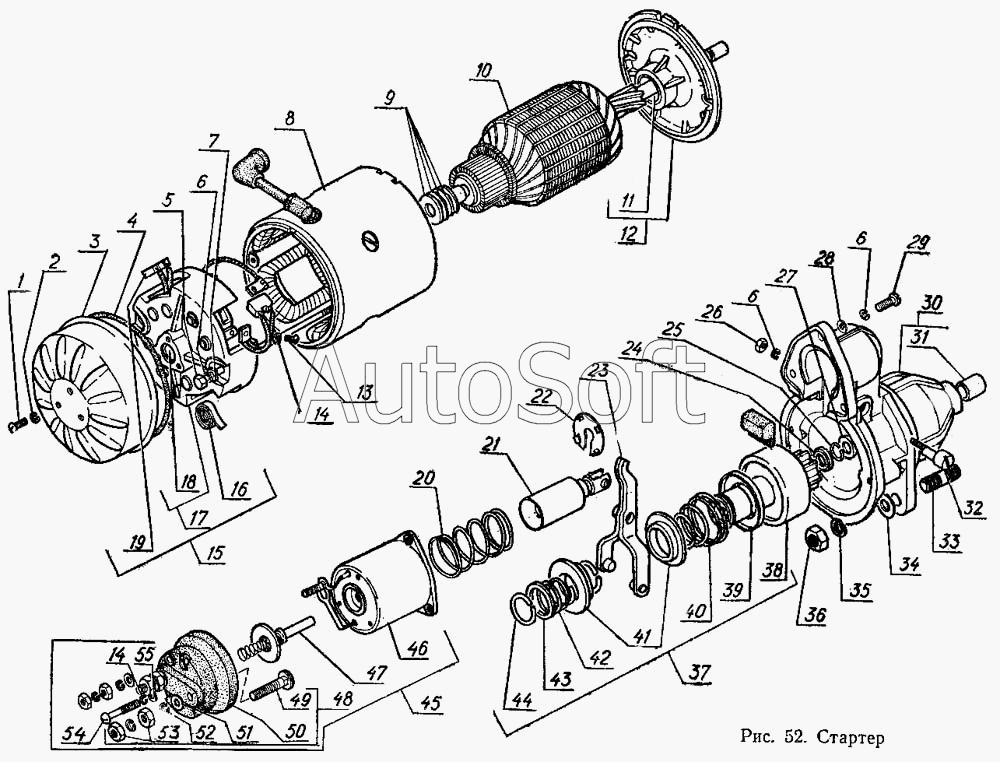

Каталог запасных частей к технике: ГАЗ-3102 (2000). Стартер
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
55
15
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***2 | Винт 2М4Х8 ГОСТ 17473—72 | |
| 2 | Ш***0 | Шайба 4Н65Г ГОСТ 6402—70 | |
| 3 | С***1 | Кожух защитный | |
| 4 | С***2 | Кольцо уплотнительное | |
| 5 | С***3 | Шпилька стяжная | |
| 6 | Ш***0 | Шайба 6Т65Г ГОСТ 6402—70 | |
| 7 | С***1 | Шайба специальная | |
| 8 | С***0 | Корпус в сборе | |
| 9 | С***9 | Шайба регулировочная | |
| 10 | С***0 | Якорь стартера в сборе | |
| 11 | С***2 | Вкладыш | |
| 12 | С***А | Подшипник в сборе | |
| 13 | В***2 | Винт 2М5Х12 ГОСТ 17473—72 | |
| 14 | Ш***0 | Шайба 5Т65Г ГОСТ 6402—70 | |
| 15 | С***0 | Крышка со стороны коллектора в сборе | |
| 16 | С***4 | Пружина щетки | |
| 17 | С***1 | Крышка со стороны коллектора с вкладышем | |
| 18 | С***2 | Вкладыш | |
| 19 | Ф***2 | Щетка | |
| 20 | С***4 | Пружина якоря реле | |
| 21 | С***0 | Якорь | |
| 22 | С***4 | Шайба упорная | |
| 23 | С***0 | Рычаг включения привода в сборе | |
| 24 | С***4 | Кольцо упорное | |
| 25 | С***7 | Кольцо замковое | |
| 26 | Г***0 | Гайка М6 ГОСТ 5927—70 | |
| 27 | С***5 | Шайба | |
| 28 | С***8 | Шайба | |
| 29 | В***2 | Винт М6Х16 ГОСТ 17473—72 | |
| 30 | С***0 | Крышка со стороны привода с вкладышем | |
| 31 | С***2 | Вкладыш СП138-88 | |
| 32 | С***4 | Ось рычага | |
| 33 | 2***2 | Шпилька М12х1,25-4hх32 | |
| 34 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 35 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 36 | 2***9 | Гайка М12х1,25-6Н | |
| 37 | С***1 | Привод в сборе | |
| 38 | С***1 | Муфта привода в сборе | |
| 39 | С***8 | Чашка | |
| 40 | С***А | Пружина | |
| 41 | С***1 | Втулка отводки | |
| 42 | С***4 | Пружина | |
| 43 | С***6 | Чашка | |
| 44 | С***2 | Кольцо пружинное | |
| 45 | С***0 | Ярмо с крышкой | |
| 46 | С***0 | Ярмо | |
| 47 | С***0 | Плунжер в сборе | |
| 48 | С***0 | Крышка реле в сборе | |
| 49 | С***2 | Болт контактный | |
| 50 | С***1 | Крышка реле | |
| 51 | Ш***8 | Шайба 8х1 ГОСТ 10450—68 | |
| 52 | Ш***0 | Шайба 865Г ГОСТ 6402—70 | |
| 53 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 54 | В***2 | Винт 2М5Х30 ГОСТ 17473—72 | |
| 55 | Ш***8 | Шайба 5.01.016 ГОСТ 11371—68 |
