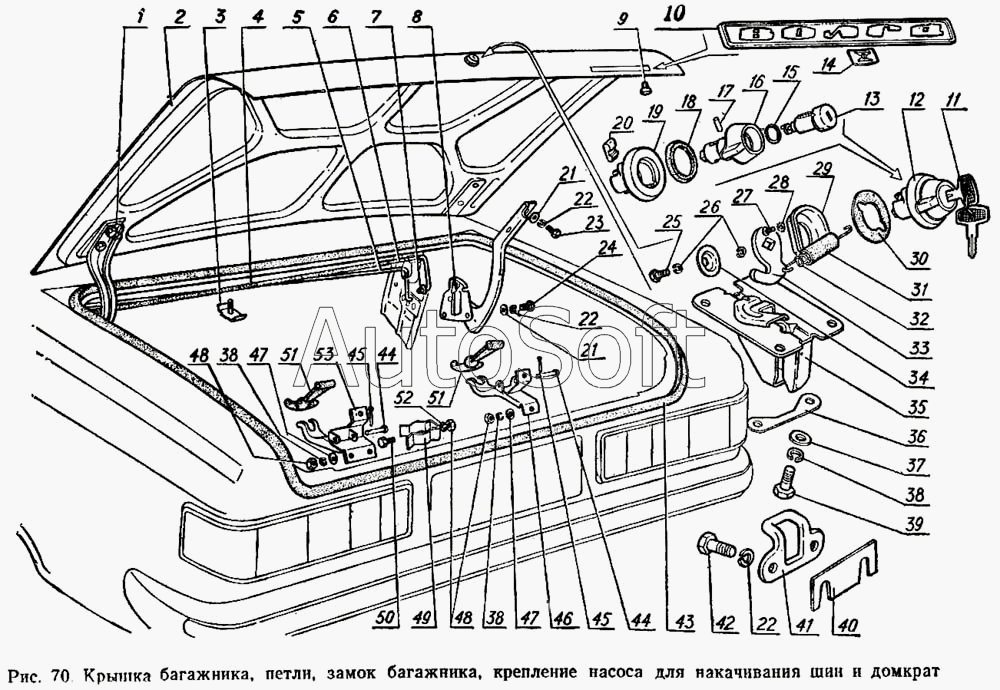

Каталог запасных частей к технике: ГАЗ-3102 (2000). Крышка багажника, петли, замок багажника, крепление насоса для накачивания шин и домкрат
42
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
28
43
44
44
45
45
45
46
47
47
48
48
49
50
51
51
52
53
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Петля левая в сборе | |
| 2 | 2***0 | Крышка багажника в сборе | |
| 3 | 3***4 | Опора торсиона петли в сборе | |
| 4 | 1***0 | Трубка защитная торсиона | |
| 5 | 2***5 | Торсион левой петли | |
| 6 | 2***4 | Торсион правой петли | |
| 7 | 1***0 | Втулка торсиона петли | |
| 8 | 2***0 | Петля правая в сборе | |
| 9 | 2***8 | Буфер | |
| 10 | 3***2 | Орнамент | |
| 11 | 3***8 | Ключи замка двери с кольцом | |
| 12 | 3***0 | Привод замка багажника с цилиндром и розеткой в сборе | |
| 13 | 3***0 | Цилиндр в сборе | |
| 14 | 1***4 | Держатель декоративной накладки | |
| 15 | 2***8 | Кольцо уплотнительное | |
| 16 | 2***4 | Корпус привода замка багажника | |
| 17 | 4***3 | Штифт 3х12 | |
| 18 | 2***8 | Уплотнитель | |
| 19 | 2***0 | Розетка | |
| 20 | 2***6 | Фиксатор | |
| 21 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 22 | 2***9 | Шайба 8Т | |
| 23 | 2***9 | Болт М8х1-6gх20 | |
| 24 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 25 | 2***9 | Болт М5-6gх9 | |
| 26 | 2***9 | Шайба 5 | |
| 27 | 2***9 | Винт М4-6gх10 ОСТ 37.001.127-81 | |
| 28 | 2***9 | Шайба 4 | |
| 29 | 2***2 | Держатель | |
| 30 | 2***4 | Прокладка | |
| 31 | 2***7 | Чехол пружины | |
| 32 | 2***6 | Пружина | |
| 33 | 2***0 | Кулачок привода замка багажника | |
| 34 | 2***4 | Шайба опорная | |
| 35 | А***0 | Замок багажника в сборе (24-5606010) | |
| 36 | 3***2 | Пластина защитная | |
| 37 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 38 | 2***9 | Шайба 6 | |
| 39 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 40 | 2***6 | Пластина регулировочная | |
| 41 | 2***0 | Защелка замка багажника | |
| 42 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 | |
| 43 | 2***2 | Уплотнитель крышки багажника | |
| 44 | 2***9 | Палец 6х40 | |
| 44 | 2***9 | Палец 6х40 | |
| 45 | 2***9 | Шплинт 2х10 ОСТ 37.001.171-93 | |
| 45 | 2***9 | Шплинт 2х10 ОСТ 37.001.171-93 | |
| 46 | 3***0 | Кронштейн в сборе | |
| 47 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 48 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 49 | 6***5 | Зажим насоса | |
| 50 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 51 | 6***4 | Застежка хомута | |
| 52 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 53 | 3***0 | Кронштейн крепления насоса в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
