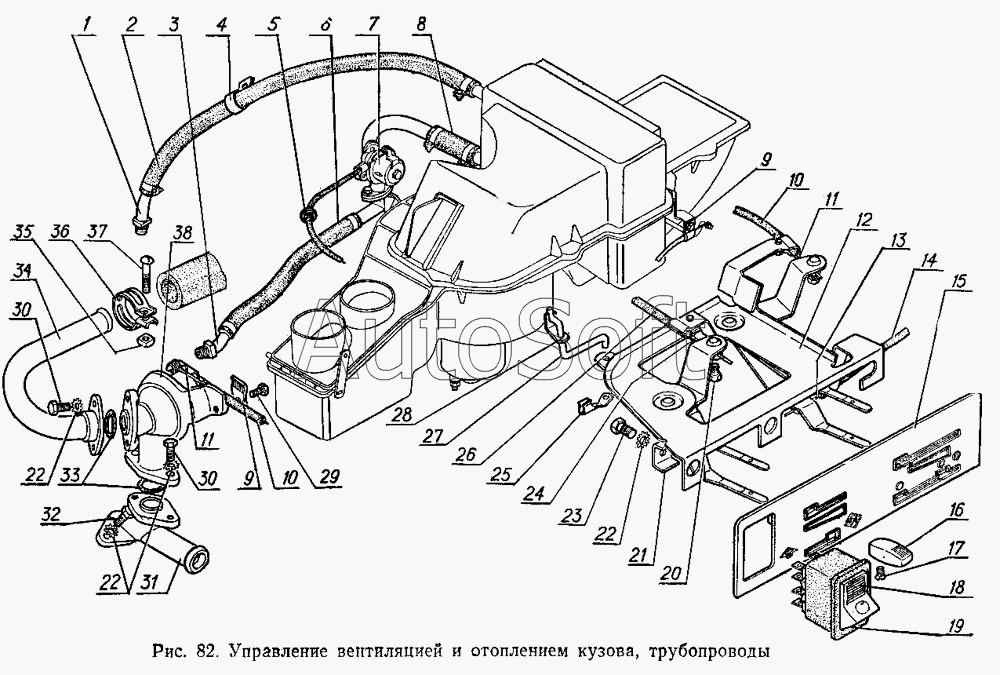

Каталог запасных частей к технике: ГАЗ-3102 (2000). Управление вентиляцией и отоплением кузова, трубопроводы
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Штуцер отопителя | |
| 2 | 3***0 | Шланг отводящий | |
| 3 | 2***А | Штуцер отопителя | |
| 4 | 5***Б | Скоба крепления проводов | |
| 5 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 6 | 2***6 | Шланг | |
| 7 | 3***8 | Кран с трубкой отопителя в сборе | |
| 8 | 2***6 | Шланг подводящий от крана к отопителю | |
| 9 | 2***8 | Зажим | |
| 10 | 3***2 | Оболочка тяги управления краном | |
| 11 | 3***6 | Тяга управления краном отопителя | |
| 12 | 3***0 | Привод управления вентиляцией и отоплением кузова в сборе | |
| 13 | 3***0 | Тяга управления заслонкой воздухопритока | |
| 14 | 3***6 | Оболочка тяги управления заслонкой воздухопритока | |
| 15 | 3***0 | Облицовка | |
| 16 | 2***6 | Ручка привода | |
| 17 | 2***9 | Винт М3-6gх7 | |
| 18 | 5***0 | Переключатель электродвигателя в сборе П147-03.11 | |
| 19 | 2***1 | Рамка выключателя | |
| 20 | 2***9 | Болт М5-6gх9 | |
| 21 | 1***6 | Скоба крепления облицовки с приводом | |
| 22 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 23 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 24 | 3***4 | Тяга управления крышкой вентиляции кузова | |
| 25 | 1***6 | Держатель тяги | |
| 26 | 3***6 | Оболочка управления крышкой вентиляции кузова | |
| 27 | 3***4 | Тяга управления заслонкой отопителя | |
| 28 | 2***0 | Зажим тяги | |
| 29 | 2***9 | Болт М4х8 | |
| 30 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 31 | 2***4 | Переходник под краник отопителя | |
| 32 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 33 | 2***2 | Прокладка уплотнительная | |
| 34 | 3***6 | Трубка крана с фланцем в сборе | |
| 35 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 36 | 2***9 | Хомут 24 | |
| 37 | 2***9 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 38 | 2***0 | Кран отопителя в сборе (24-76-8101020) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
