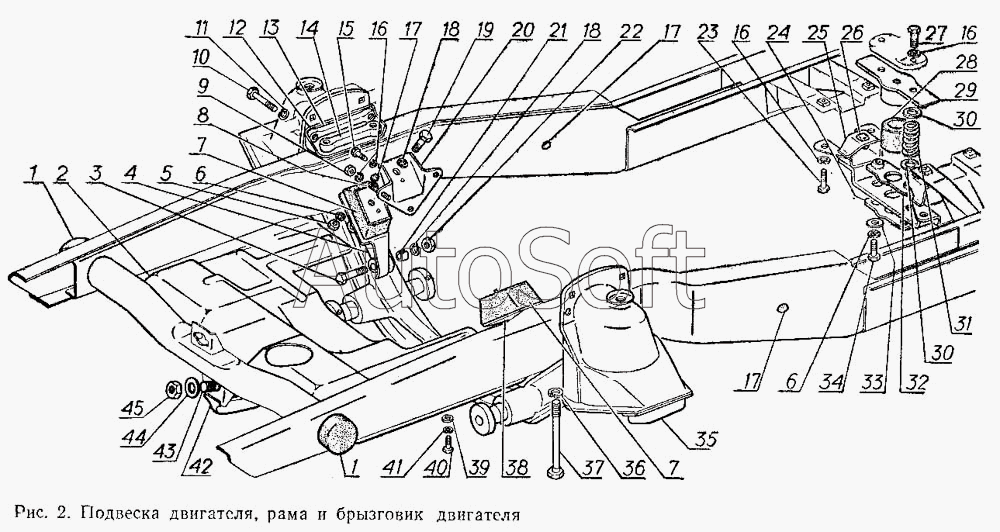

Каталог запасных частей к технике: ГАЗ-3102 (2000). Подвеска двигателя, рама и брызговик двигателя
1
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4022.1000400 | 4***0 | Двигатель с оборудованием (без коробки передач) | |
| 4022.1000450 | 4***0 | Двигатель (без оборудования и без коробки передач) | |
| 1 | 3***7 | Заглушка поперечины № 1 рамы | |
| 2 | 2***0 | Брызговик двигателя передний в сборе | |
| 3 | 2***9 | Болт М12х1,25х45 | |
| 4 | 3***8 | Кронштейн правый | |
| 5 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 6 | 2***9 | Шайба 8Т | |
| 7 | 2***А | Подушка передней опоры двигателя в сборе | |
| 8 | 2***9 | Шпилька М10х1-4hх22 | |
| 9 | 2***9 | Гайка М10х1-6Н | |
| 10 | 2***9 | Болт М10х1-6gх55 | |
| 11 | 2***9 | Шайба 10 | |
| 12 | 2***4 | Кронштейн крепления поперечины № 2 | |
| 13 | 2***3 | Планка крепления поперечины № 2 | |
| 14 | 2***7 | Планка крепления верхних рычагов передней подвески | |
| 15 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 16 | 2***9 | Шайба 10Т | |
| 17 | 5***0 | Заглушка лонжерона круглая | |
| 18 | 2***9 | Шайба 12 | |
| 19 | 2***9 | Болт М12-6gх25 | |
| 20 | 2***4 | Кронштейн передней опоры двигателя | |
| 21 | 5***2 | Втулка | |
| 22 | 2***9 | Гайка М12х1,25-6Н | |
| 23 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 24 | 2***8 | Ограничитель в сборе | |
| 25 | 3***1 | Поперечина № 3 рамы в сборе | |
| 26 | 2***8 | Буфер | |
| 27 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 28 | 2***0 | Амортизатор задней опоры | |
| 29 | 2***0 | Пластина верхняя задней опоры двигателя в сборе | |
| 30 | 3***9 | Кольцо | |
| 31 | 7***А | Пружина клапана | |
| 32 | 3***3 | Пластина нижняя опоры двигателя в сборе | |
| 33 | 2***9 | Шайба 8 | |
| 34 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 35 | 3***0 | Поперечина № 2 рамы в сборе | |
| 36 | 2***9 | Шайба 14 пружинная | |
| 37 | 2***9 | Болт М14х1,5х135 | |
| 38 | 3***9 | Кронштейн левый | |
| 39 | 2***9 | Шайба 6,5 | |
| 40 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 41 | 2***9 | Шайба 6 | |
| 42 | 2***6 | Скоба буксирная | |
| 43 | 2***6 | Растяжка поперечин № 1 и № 2 рамы | |
| 44 | 2***9 | Шайба 16 ОСТ 37.001.144-96 | |
| 45 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 |
