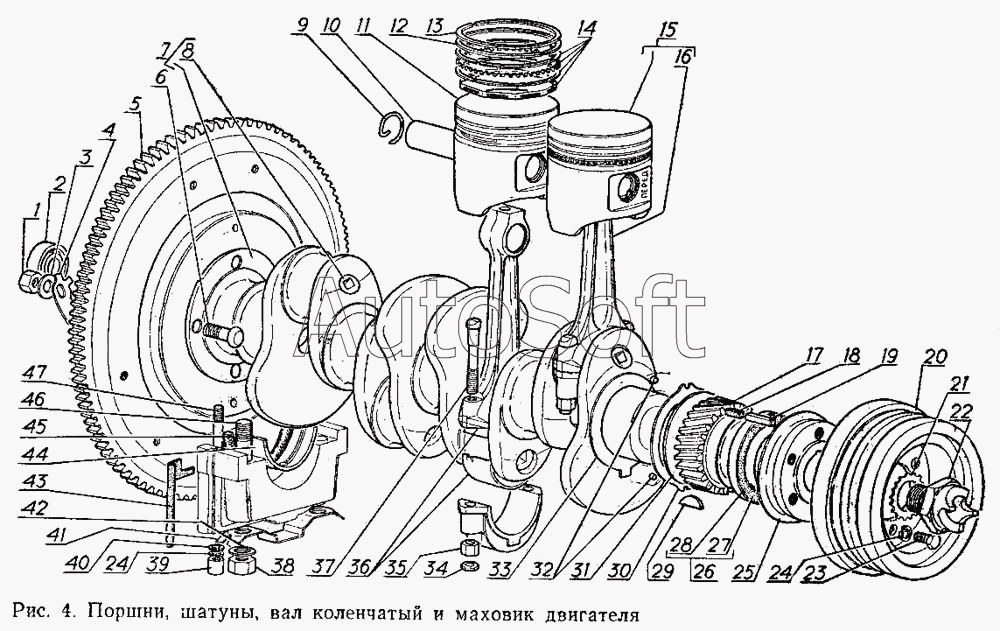

Каталог запасных частей к технике: ГАЗ-3102 (2000). Поршни, шатуны, вал коленчатый и маховик двигателя
36
25
26
27
28
29
30
31
32
33
34
35
24
24
37
38
39
40
41
42
43
44
45
46
47
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-1005010 | 4***0 | Вал коленчатый с маховиком и сцеплением | |
| 1 | 2***П | Гайка М11х1-6Н | |
| 2 | 8***9 | Подшипник (53-1701031) | |
| 3 | 2***8 | Шайба 11 | |
| 4 | 5***2 | Пластина стопорная | |
| 5 | 2***5 | Маховик в сборе | |
| 6 | 2***П | Болт М11х1-4h6hх33 | |
| 7 | 2***0 | Вал коленчатый с пробками | |
| 8 | 2***3 | Пробка-заглушка | |
| 9 | 2***2 | Кольцо стопорное поршневого пальца | |
| 10 | 2***4 | Палец поршневой диаметр 25,00 мм (стандартный) | |
| 11 | 5***2 | Поршень диаметр 92,0 мм | |
| 12 | 5***5 | Кольцо поршневое компрессионное нижнее | |
| 13 | 2***1 | Кольцо компрессионное верхнее | |
| 14 | 5***5 | Кольцо маслосъемное диаметром 92,0 мм (комплект) | |
| 15 | 2***3 | Поршень и шатун в сборе | |
| 16 | 2***2 | Шатун в сборе | |
| 17 | 1***2 | Шестерня распределительная коленчатого вала | |
| 18 | 1***0 | Пробка уплотнительная шпоночного паза | |
| 19 | 2***П | Шпонка 8х7х32 | |
| 20 | 4***0 | Шкив-гаситель крутильных колебаний | |
| 21 | 2***9 | Шайба 28 | |
| 22 | 5***0 | Храповик коленчатого вала | |
| 23 | 2***9 | Болт М8-4hх18 | |
| 24 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 25 | 4***1 | Ступица в сборе | |
| 26 | 5***1 | Манжета в сборе | |
| 27 | 5***4 | Манжета | |
| 28 | 2***Б | Маслоотражатель манжеты | |
| 29 | 4***7 | Шпонка 6х10 | |
| 30 | 1***3 | Шайба передняя | |
| 31 | 5***9 | Шайба упорная коленчатого вала | |
| 32 | 2***8 | Штифт 4х10 | |
| 33 | 1***6 | Шайба задняя | |
| 34 | 2***П | Гайка 9 стопорная | |
| 35 | 2***П | Гайка СпМ10х1 | |
| 36 | 2***8 | Вкладыш шатуна | |
| 37 | 1***Б | Болт крепления крышки шатуна | |
| 38 | 4***2 | Гайка М14х1,5 | |
| 39 | 1***1 | Гайка | |
| 40 | 1***1 | Шайба | |
| 41 | 5***1 | Пластина стопорная | |
| 42 | 2***8 | Шайба 15 | |
| 43 | 2***2 | Прокладка уплотнительная | |
| 44 | 2***0 | Вкладыш коренного подшипника | |
| 45 | 2***1 | Набивка сальника | |
| 46 | 8***П | Шпилька М14х1,5х85 | |
| 47 | 2***П | Шпилька М8х1х62 |
