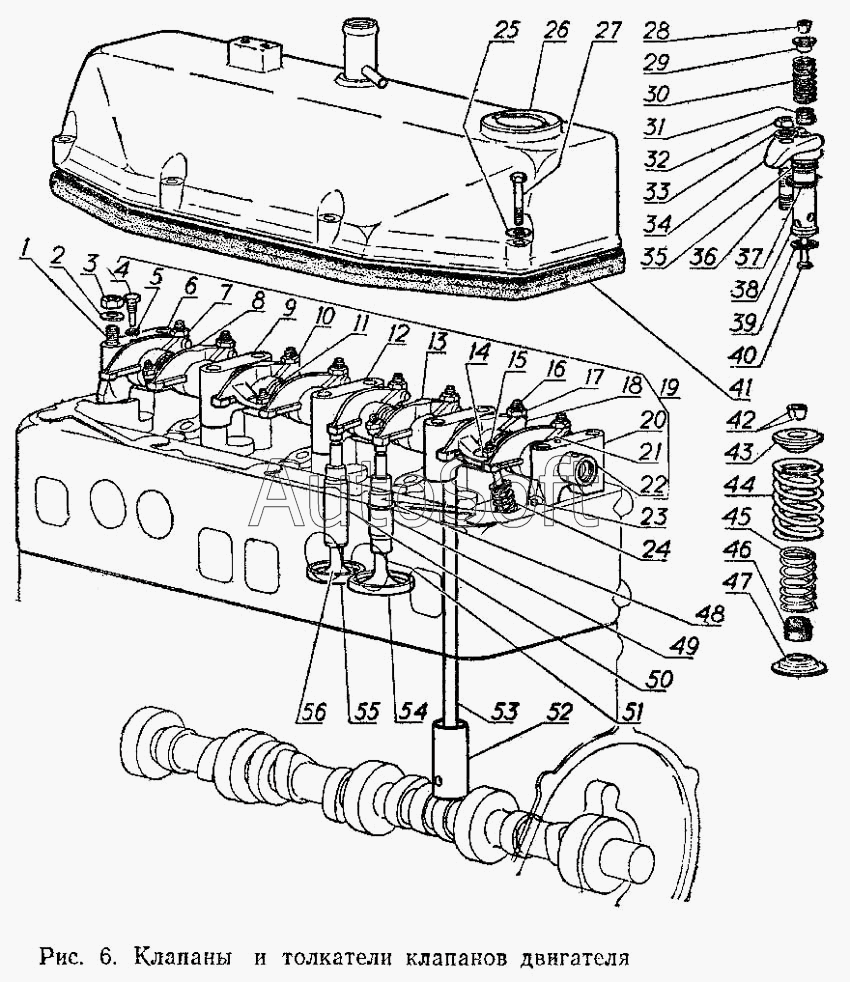

Каталог запасных частей к технике: ГАЗ-3102 (2000). Клапаны и толкатели клапанов двигателя
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***5 | Шпилька М8х1х58 | |
| 2 | 2***П | Шайба 8 | |
| 3 | 2***П | Гайка М8х1-6Н | |
| 4 | 4***0 | Фиксатор | |
| 5 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 6 | 4***7 | Стойка пятая | |
| 7 | 4***2 | Коромысло выпускного клапана с винтом регулировочным | |
| 8 | 4***2 | Коромысло впускного клапана с винтами регулировочными - правое | |
| 9 | 4***5 | Стойка вторая, четвертая | |
| 10 | 4***3 | Коромысло впускного клапана с винтами регулировочными - левое | |
| 11 | 2***Б | Пружина распорная коромысел | |
| 12 | 4***6 | Стойка третья | |
| 13 | 4***4 | Коромысло впускного клапана с втулкой - правое | |
| 14 | 2***П | Гайка М6 х 0,75 | |
| 15 | 4***7 | Винт регулировочный дополнительного клапана | |
| 16 | 6***5 | Винт регулировочный | |
| 17 | 1***6 | Гайка регулировочного винта | |
| 18 | 4***5 | Коромысло впускного клапана с втулкой - левое | |
| 19 | 4***8 | Ось с коромыслами и стойками в сборе | |
| 20 | 4***8 | Стойка первая | |
| 21 | 4***4 | Коромысло выпускного клапана с втулкой | |
| 22 | 4***0 | Ось в сборе | |
| 23 | 2***П | Штифт 5х10 | |
| 24 | 4***0 | Клапан дополнительный впускной | |
| 25 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 26 | 4***0 | Крышка коромысел в сборе | |
| 27 | 2***9 | Болт М6-6gх40 ОСТ 37.001.123-96 | |
| 28 | 4***2 | Сухарь | |
| 29 | 4***6 | Тарелка | |
| 30 | 4***4 | Пружина | |
| 31 | 4***3 | Сальник дополнительного клапана с пружинами | |
| 32 | 2***П | Гайка М10х1-4Н5Н | |
| 33 | 2***8 | Шайба 10 пружинная | |
| 34 | 4***0 | Скоба | |
| 35 | 4***9 | Кольцо уплотнительное | |
| 36 | 2***П | Шпилька М10х1х30 | |
| 37 | 4***7 | Прокладка верхняя | |
| 38 | 4***2 | Корпус дополнительного впускного клапана | |
| 39 | 4***6 | Прокладка нижняя | |
| 40 | 4***2 | Клапан впускной дополнительный | |
| 41 | 4***5 | Прокладка | |
| 42 | 6***8 | Сухарь клапана | |
| 43 | 2***1 | Тарелка пружин клапанов | |
| 44 | 2***0 | Пружина наружная | |
| 45 | 2***1 | Пружина клапана внутренняя | |
| 46 | 2***6 | Колпачок в сборе | |
| 47 | 2***2 | Шайба опорная пружин клапанов | |
| 48 | 1***Б | Кольцо стопорное | |
| 49 | 4***3 | Втулка направляющая впускного клапана | |
| 50 | 4***8 | Втулка направляющая выпускного клапана | |
| 51 | 4***1 | Клапан впускной | |
| 52 | 2***4 | Толкатель клапана в сборе | |
| 53 | 1***5 | Штанга в сборе | |
| 54 | 4***2 | Седло вставное впускного клапана | |
| 55 | 4***0 | Седло вставное выпускного клапана | |
| 56 | 4***5 | Клапан выпускной |
