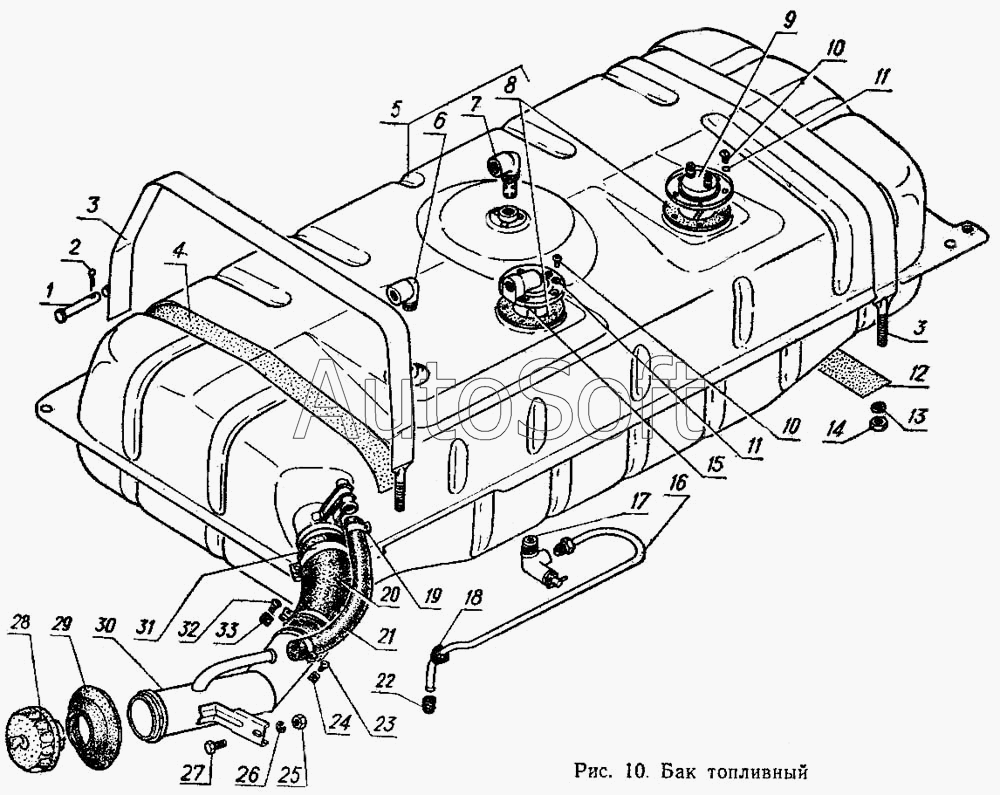

Каталог запасных частей к технике: ГАЗ-3102 (2000). Бак топливный
26
18
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
1
16
15
14
13
12
11
11
10
10
9
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Палец 8х60 | |
| 2 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 3 | 3***0 | Хомут в сборе | |
| 4 | 3***0 | Прокладка хомута | |
| 5 | 3***0 | Бак в сборе | |
| 6 | 2***1 | Штуцер КГ 1/4" | |
| 7 | 3***1 | Клапан в сборе | |
| 8 | 1***2 | Прокладка датчика и фланца | |
| 9 | 2***0 | Датчик указателя уровня топлива | |
| 10 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 11 | 2***П | Шайба 5,5 ГОСТ 11371-78 | |
| 12 | 3***6 | Прокладка | |
| 13 | 2***9 | Шайба 10Т | |
| 14 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 15 | 3***0 | Трубка приемная с фильтром | |
| 16 | 3***7 | Трубка | |
| 17 | В***5 | Краник топливного бачка подогревателя | |
| 18 | 1***4 | Втулка | |
| 19 | 2***9 | Хомут 20 | |
| 20 | 3***0 | Шланг | |
| 21 | 4***Б | Шланг воздушной трубки | |
| 22 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 23 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 24 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 25 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 26 | 2***9 | Шайба пружинная 8 | |
| 27 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 28 | 9***0 | Замок топливного бака (3102-1103010) | |
| 29 | 3***0 | Уплотнитель | |
| 30 | 3***0 | Труба | |
| 31 | 2***9 | Хомут 60 | |
| 32 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 33 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 |
