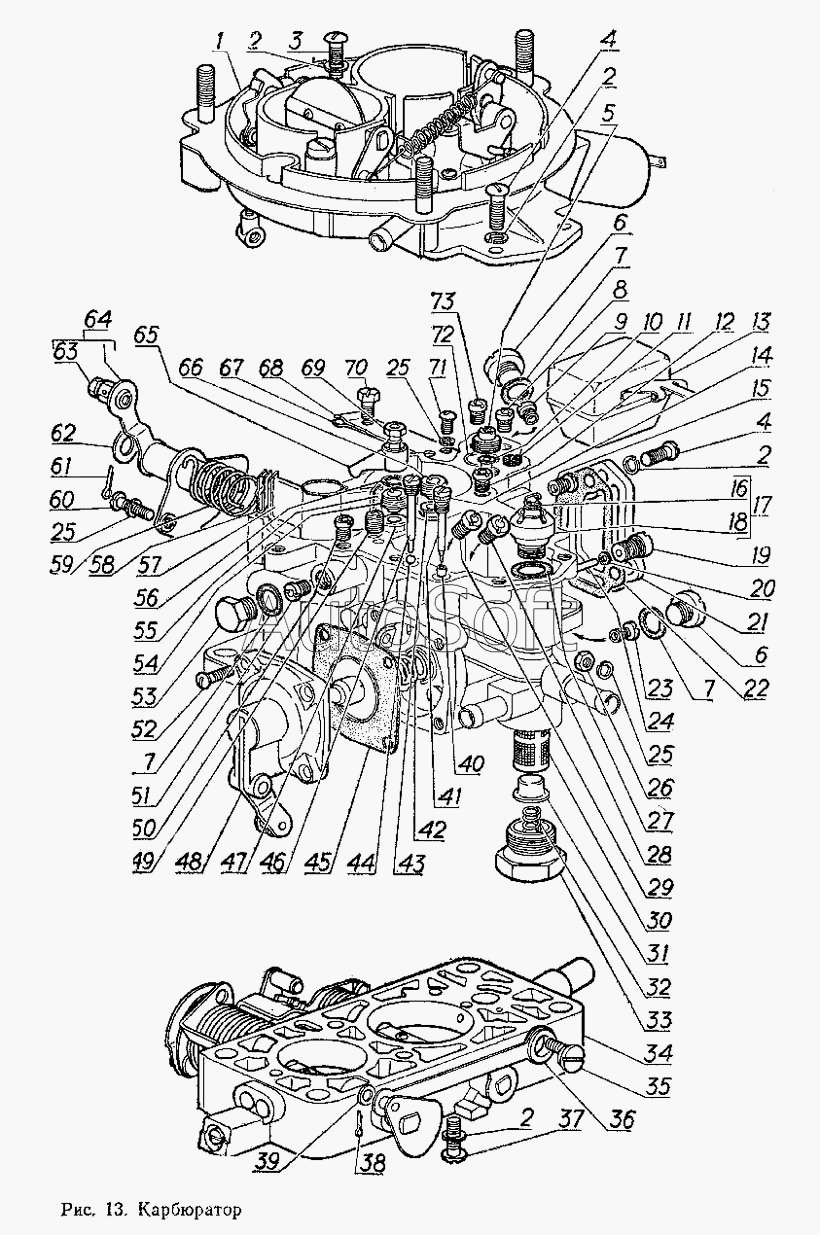

Каталог запасных частей к технике: ГАЗ-3102 (2000). Карбюратор
46
55
54
53
52
51
50
49
48
47
56
45
44
43
42
41
40
39
38
65
73
72
71
70
69
68
67
66
37
64
63
62
61
60
59
58
57
9
18
17
16
15
14
13
12
11
10
19
9
8
7
7
7
6
6
5
4
4
3
2
2
2
2
28
36
35
34
33
32
31
30
29
1
27
26
25
25
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Крышка карбюратора в сборе | |
| 2 | 9***0 | Шайба 5 | |
| 3 | 2***2 | Винт М5-6gх20 | |
| 4 | 2***9 | Винт М5х14 | |
| 5 | К***9 | Жиклер | |
| 6 | 4***2 | Пробка | |
| 7 | 4***4 | Прокладка | |
| 8 | К***7 | Жиклер | |
| 9 | 9***0 | Шайба 5 | |
| 9 | К***5 | Жиклер | |
| 10 | К***9 | Трубка эмульсионная | |
| 11 | К***1 | Жиклер | |
| 12 | К***4 | Жиклер | |
| 13 | К***1 | Поплавок в сборе | |
| 14 | К***3 | Кольцо 004-006-14-1-3 Гост 9833—73 | |
| 15 | К***7 | Жиклер | |
| 16 | К***5 | Игла клапана | |
| 17 | К***5 | Клапан подачи горючего в сборе | |
| 18 | К***6 | Седло клапана | |
| 19 | К***8 | Пробка | |
| 20 | К***3 | Шайба | |
| 21 | К***2 | Крышка | |
| 22 | К***1 | Прокладка | |
| 23 | К***1 | Жиклер | |
| 24 | К***4 | Ось | |
| 25 | 9***0 | Шайба пружинная 4Н65Г | |
| 26 | 9***0 | Гайка М4 | |
| 27 | 4***5 | Прокладка | |
| 28 | К***1 | Жиклер | |
| 29 | К***4 | Жиклер | |
| 30 | К***5 | Сетка фильтра в сборе | |
| 31 | К***9 | Стакан | |
| 32 | 9***0 | Пружина | |
| 33 | К***7 | Пробка | |
| 34 | К***0 | Корпус смесительных камер в сборе | |
| 35 | К***6 | Эксцентрик | |
| 36 | К***0 | Тяга в сборе | |
| 37 | 2***3 | Винт М5х22 | |
| 38 | 9***6 | Шплинт 1,0х10 | |
| 39 | 9***0 | Шайба 4 | |
| 40 | К***3 | Жиклер | |
| 41 | К***4 | Винт | |
| 42 | К***5 | Пружина | |
| 43 | К***1 | Трубка эмульсионная | |
| 44 | Б***Ю | Шарик | |
| 45 | К***0 | Диафрагма в сборе | |
| 46 | К***2 | Винт | |
| 47 | К***8 | Трубка эмульсионная | |
| 48 | К***0 | Крышка в сборе | |
| 49 | К***5 | Жиклер | |
| 50 | К***3 | Жиклер | |
| 51 | К***2 | Жиклер | |
| 52 | 2***4 | Винт М4-6gх16 | |
| 53 | 4***2 | Пробка М8х1-6gх7 | |
| 54 | К***8 | Жиклер | |
| 55 | К***9 | Прокладка | |
| 56 | 9***0 | Прокладка | |
| 57 | К***4 | Диффузор | |
| 58 | К***7 | Пружина малого диффузора | |
| 59 | К***6 | Пружина | |
| 60 | 2***9 | Винт М4-6gх16 | |
| 61 | 9***7 | Шплинт 1,6х10 | |
| 62 | 9***0 | Шайба 7х0,5 | |
| 63 | 9***7 | Болт М4-6gх8 | |
| 64 | К***0 | Рычаг в сборе | |
| 65 | К***8 | Распылитель | |
| 66 | К***1 | Жиклер | |
| 67 | К***1 | Зажим кронштейна тяги | |
| 68 | К***1 | Кронштейн | |
| 69 | К***5 | Клапан в сборе | |
| 70 | 9***9 | Болт М4-6gх13 | |
| 71 | 2***1 | Винт М4-6gх10 | |
| 72 | К***5 | Диффузор с распылителем в сборе | |
| 73 | К***6 | Жиклер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
