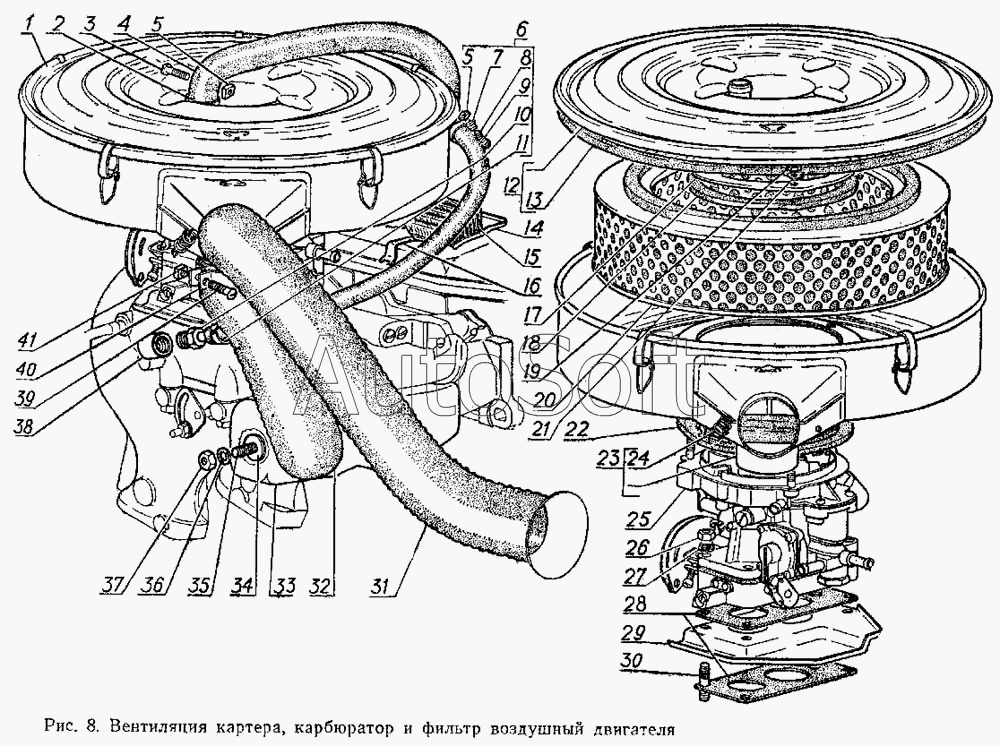

Каталог запасных частей к технике: ГАЗ-3102 (2000). Вентиляция картера, карбюратор и фильтр воздушный двигателя
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Фильтр в сборе | |
| 2 | 2***0 | Хомут | |
| 3 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 4 | 3***5 | Шланг | |
| 5 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 6 | 4***3 | Шланг соединительный в сборе | |
| 7 | 2***9 | Хомут 14 | |
| 8 | 2***9 | Винт М4-6gх14 | |
| 9 | 6***0 | Шланг от тройника к редукционному клапану | |
| 10 | 6***0 | Трубка в сборе | |
| 11 | 6***8 | Кольцо обжимное | |
| 12 | 3***5 | Крышка фильтра с уплотнителем | |
| 13 | 3***2 | Уплотнитель крышки | |
| 14 | 4***1 | Маслоотражатель | |
| 15 | 4***0 | Элемент фильтрующий | |
| 16 | 4***1 | Прижим | |
| 17 | 3***0 | Пластина | |
| 18 | 3***0 | Прокладка верхняя | |
| 19 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 20 | 3***3 | Элемент фильтрующий в сборе | |
| 21 | 2***6 | Шайба 6 | |
| 22 | 3***9 | Прокладка нижняя | |
| 23 | 3***3 | Корпус в сборе | |
| 24 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 25 | К***0 | Карбюратор в сборе | |
| 26 | 2***9 | Гайка М8х1-4Н5Н | |
| 27 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 28 | 4***5 | Прокладка между карбюратором и впускной трубой | |
| 29 | 4***0 | Щиток предохранительный | |
| 30 | 8***2 | Шпилька М8х1-4hх45 | |
| 31 | 3***2 | Шланг патрубка распределителя | |
| 32 | 3***2 | Шланг | |
| 33 | 3***2 | Экран подогрева воздуха в сборе | |
| 34 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 35 | 2***П | Шпилька М8х1х16 | |
| 36 | 2***9 | Шайба стопорная 8 | |
| 37 | 2***П | Гайка М8х1-6Н | |
| 38 | 2***9 | Штуцер КГ 1/4" | |
| 39 | 2***9 | Винт М5-6gх18 ОСТ 37.001.127-81 | |
| 40 | 2***9 | Хомут 58 | |
| 41 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 |
