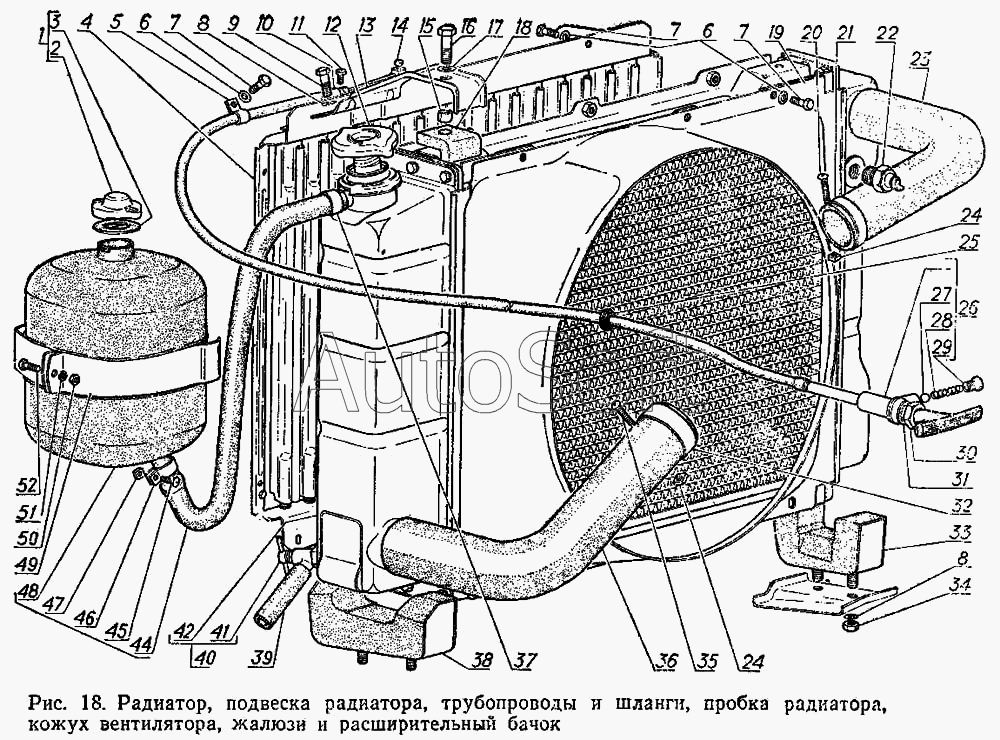

Каталог запасных частей к технике: ГАЗ-3102 (2000). Радиатор, подвеска радиатора, трубопроводы и шланги, пробка радиатора, кожух вентилятора, жалюзи и расширительный бачок
40
27
28
29
30
31
32
33
34
35
36
37
38
39
26
41
42
44
45
46
47
48
49
50
51
52
13
1
2
3
4
5
6
6
7
7
7
8
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3102-1301006 | 3***6 | Радиатор с заглушками в сборе | |
| 1 | 2***5 | Пробка расширительного бачка в сборе | |
| 2 | 2***6 | Корпус пробки расширительного бачка | |
| 3 | 2***7 | Клапан пробки расширительного бачка | |
| 4 | 3***0 | Жалюзи радиатора в сборе | |
| 5 | 2***0 | Скоба | |
| 6 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 7 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Шайба 8 | |
| 9 | 2***9 | Болт М8-6gх14 | |
| 10 | М***А | Зажим | |
| 11 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 12 | 2***0 | Пробка радиатора в сборе | |
| 13 | 3***0 | Кронштейн | |
| 14 | 2***9 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 15 | 3***5 | Втулка распорная | |
| 16 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 17 | 2***9 | Шайба 10 | |
| 18 | 3***6 | Прокладка | |
| 19 | 3***1 | Кожух вентилятора | |
| 20 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 21 | 2***9 | Хомут 46,5 | |
| 22 | 3***5 | Датчик контрольной лампы перегрева воды в радиаторе ТМ-112 | |
| 23 | 3***0 | Шланг радиатора подводящий | |
| 24 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 25 | 2***4 | Втулка оболочки тяги | |
| 26 | 3***0 | Тяга в сборе | |
| 27 | 5***7 | Шарик БУ7,938 мм П | |
| 28 | 1***5 | Пружина | |
| 29 | 1***7 | Болт | |
| 30 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 31 | 2***9 | Шайба 14 ОСТ 37.001.145-75 | |
| 32 | 2***9 | Хомут 52 | |
| 33 | 3***0 | Подушка правая в сборе | |
| 34 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 35 | 2***9 | Винт М5-6gх35 | |
| 36 | 3***5 | Шланг радиатора отводящий | |
| 37 | 2***9 | Хомут 20 | |
| 38 | 3***1 | Подушка левая в сборе | |
| 39 | 5***1 | Шланг сливного краника | |
| 40 | 3***5 | Радиатор с краником в сборе | |
| 41 | Г***А | Краник сливной КР-28 | |
| 42 | 3***0 | Радиатор в сборе | |
| 43 | 3***9 | Бачок с трубкой в сборе | |
| 44 | 3***5 | Трубка соединительная | |
| 45 | 2***9 | Винт М4-6gх14 | |
| 46 | 2***9 | Хомут 24 | |
| 47 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 48 | 2***4 | Бачок расширительный | |
| 49 | 3***2 | Хомут крепления расширительного бачка | |
| 50 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 51 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 52 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 |
