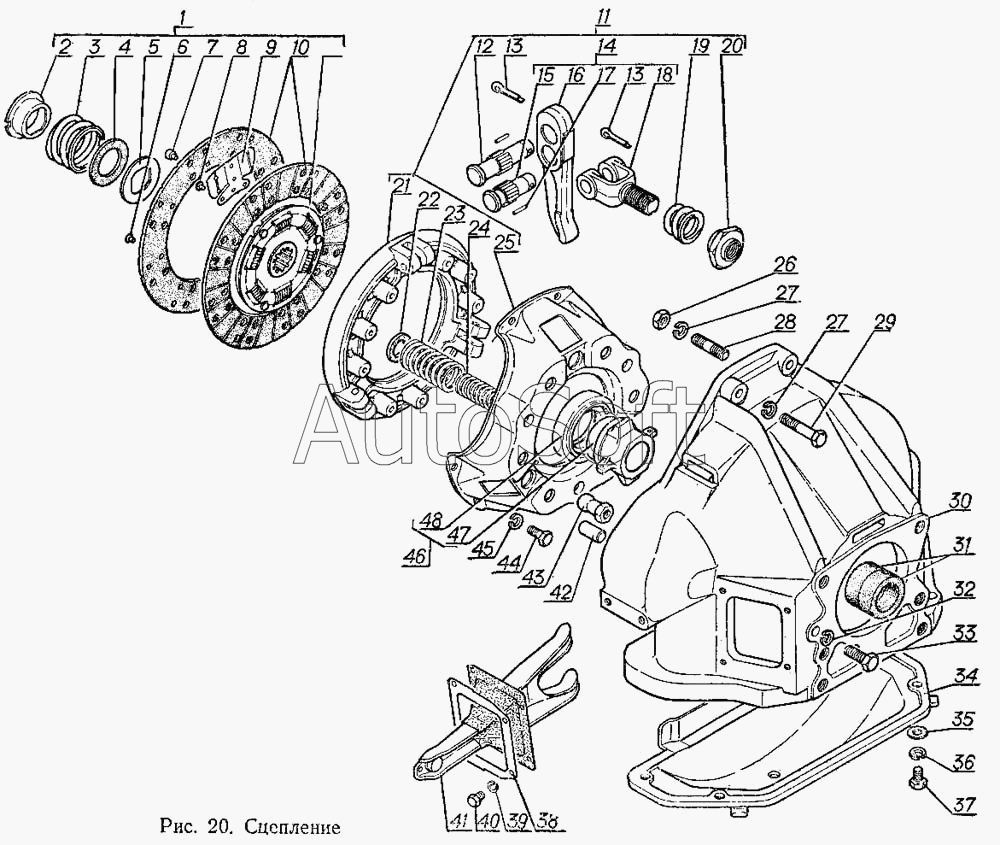

Каталог запасных частей к технике: ГАЗ-3102 (2000). Сцепление
37
25
26
27
27
28
29
30
31
32
33
34
35
36
24
38
39
40
41
42
43
44
45
46
47
48
13
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-1601163 | 2***3 | Груз балансировочный диска сцепления | |
| 1 | 4***0 | Диск сцепления ведомый | |
| 2 | 2***8 | Упор | |
| 3 | 2***9 | Пружина | |
| 4 | 2***6 | Шайба | |
| 5 | 2***5 | Шайба демпфера | |
| 6 | 2***П | Заклепка 4х7 | |
| 7 | 2***2 | Груз балансировочный диска сцепления | |
| 8 | 2***П | Заклепка 4х5 | |
| 9 | 4***5 | Пластина | |
| 10 | 2***0 | Накладка фрикционная | |
| 11 | 4***0 | Диск сцепления нажимной с кожухом | |
| 12 | 1***5 | Палец игольчатого подшипника оттяжного рычага | |
| 13 | 2***П | Шплинт 2,5х12 | |
| 13 | 2***8 | Шплинт 2,5х12 | |
| 14 | 2***4 | Рычаг оттяжной нажимного диска с вилкой в сборе | |
| 15 | 5***2 | Палец вилки | |
| 16 | 2***0 | Рычаг оттяжной нажимного диска | |
| 17 | 1***9 | Ролик игольчатый 1.6х8,8111 | |
| 18 | 2***0 | Вилка опорная оттяжного рычага | |
| 19 | 2***1 | Пружина вилки оттяжного рычага | |
| 20 | 5***8 | Гайка регулировочная | |
| 21 | 2***3 | Диск сцепления нажимной | |
| 22 | 1***7 | Шайба изолирующая нажимной пружины диска | |
| 23 | 4***6 | Пружина нажимная сцепления наружная | |
| 24 | 4***5 | Пружина нажимная сцепления внутренняя | |
| 25 | 4***5 | Кожух сцепления | |
| 26 | 2***8 | Гайка М10х1-4Н5Н | |
| 27 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 28 | 2***8 | Шпилька М10х1-4hх30 | |
| 29 | 2***8 | Болт М10-6gх55 | |
| 30 | 4***5 | Картер - верхняя часть | |
| 31 | 2***6 | Кольцо защитное направляющей втулки | |
| 32 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 33 | 2***8 | Болт М10х1-6gх32 | |
| 34 | 4***8 | Нижняя часть картера | |
| 35 | 2***8 | Шайба 8 | |
| 36 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 37 | 2***8 | Болт М8-6gх16 | |
| 38 | 5***8 | Рамка чехла вилки подшипника выключения сцепления | |
| 39 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 40 | 2***9 | Болт М6х10 | |
| 41 | 3***1 | Вилка сцепления в сборе | |
| 42 | 2***П | Штифт 13х28 | |
| 43 | 1***6 | Опора | |
| 44 | 2***8 | Болт М8-6gх22 | |
| 45 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 46 | 2***0 | Муфта в сборе | |
| 47 | 2***5 | Муфта | |
| 48 | 2***0 | Подшипник 360710УС9 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
