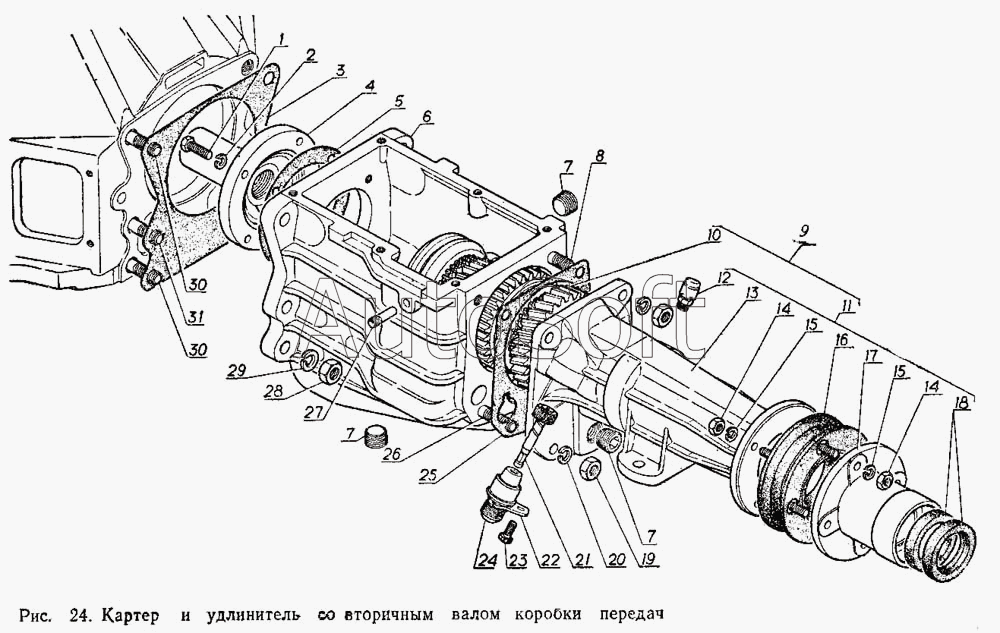

Каталог запасных частей к технике: ГАЗ-3102 (2000). Картер и удлинитель со вторым валом коробки передач
24
16
17
18
19
20
21
22
23
15
15
25
26
27
28
29
30
30
31
14
14
13
12
11
10
9
8
7
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-1700010-01 | 2***1 | Коробка передач в сборе | |
| 24-1701022 | 2***2 | Комплект запасных частей вала первичного с блокирующим кольцом синхронизатора | |
| 1 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Шайба 8Т | |
| 3 | 2***8 | Прокладка передняя картера | |
| 4 | 2***1 | Крышка подшипника первичного вала | |
| 5 | 1***Б | Прокладка крышки подшипника первичного вала коробки передач | |
| 6 | 2***0 | Картер коробки передач | |
| 7 | 2***9 | Пробка КГ1/2" | |
| 8 | 2***2 | Шпилька М10х1-4hх24 | |
| 9 | 2***1 | Удлинитель со вторичным валом в сборе | |
| 10 | 2***0 | Вал вторичный в сборе | |
| 11 | 2***0 | Удлинитель в сборе | |
| 12 | 2***П | Сапун в сборе К1/8" | |
| 13 | 2***0 | Удлинитель | |
| 14 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 15 | 2***9 | Шайба пружинная 8 | |
| 16 | 2***0 | Муфта соединительная удлинителя в сборе | |
| 17 | 2***8 | Фланец удлинителя в сборе | |
| 18 | 2***0 | Манжета в сборе | |
| 19 | 2***9 | Гайка М10х1-6Н | |
| 20 | 2***9 | Шайба 10 | |
| 21 | 2***4 | Шестерня привода спидометра ведомое | |
| 22 | 2***1 | Стопор штуцера | |
| 23 | 2***8 | Болт М6-6gх14 | |
| 24 | 2***0 | Штуцер гибкого вала привода спидометра | |
| 25 | 2***3 | Прокладка удлинителя | |
| 26 | 2***2 | Шпилька М10х1-4hх38 | |
| 27 | 2***8 | Штифт 8х30 | |
| 28 | 2***9 | Гайка М12х1,25-6Н | |
| 29 | 2***8 | Шайба 12 пружинная | |
| 30 | 2***8 | Шпилька М12х1,25х32 | |
| 31 | 2***8 | Шпилька М12х1,25х32 |
