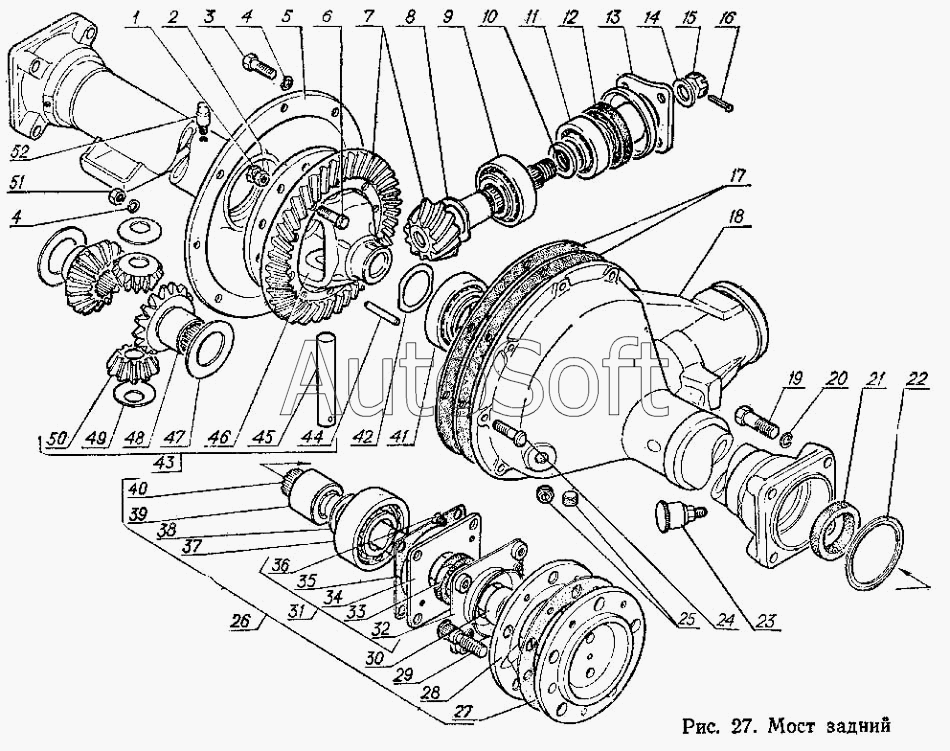

Каталог запасных частей к технике: ГАЗ-3102 (2000). Мост задний
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 12-2403091 | 1***1 | Прокладка регулировочная подшипников дифференциала заднего моста (толщина 0,15 мм) | |
| 12-2403092 | 1***2 | Прокладка регулировочная подшипников дифференциала заднего моста (толщина 0,25 мм) | |
| 12-2403093 | 1***3 | Прокладка регулировочная подшипников дифференциала заднего моста (толщина 0,5 мм) | |
| 21-2402047-01 | 2***1 | Кольцо регулировочное толщиной 1,53 мм | |
| 21-2402049-01 | 2***1 | Кольцо регулировочное толщиной 1,63 мм | |
| 21-2402073-01 | 2***1 | Кольцо регулировочное толщиной 1,73 мм | |
| 21-2402074-01 | 2***1 | Кольцо регулировочное толщиной 1,33 мм | |
| 21-2402076-01 | 2***1 | Кольцо регулировочное толщиной 1,43 мм | |
| 24-2400010-01 | 2***1 | Задний мост в сборе | |
| 24-2402048 | 2***8 | Кольцо регулировочное толщиной 1,35 мм | |
| 24-2402061 | 2***1 | Кольцо регулировочное толщиной 1,66мм | |
| 24-2402065 | 2***5 | Кольцо регулировочное толщиной 1,65 мм | |
| 24-2402066 | 2***6 | Кольцо регулировочное толщиной 1,67 мм | |
| 24-2402072 | 2***2 | Кольцо регулировочное толщиной 1,75 мм | |
| 24-2402075 | 2***5 | Кольцо регулировочное толщиной 1,71 мм | |
| 24-2402077 | 2***7 | Кольцо регулировочное толщиной 1,69 мм | |
| 24-2402083 | 2***3 | Кольцо регулировочное толщиной 1,37 мм | |
| 24-2402090 | 2***0 | Кольцо регулировочное толщиной 1,39 мм | |
| 24-2402091 | 2***1 | Кольцо регулировочное толщиной 1,41 мм | |
| 24-2402095 | 2***5 | Кольцо регулировочное толщиной 1,45 мм | |
| 24-2402096 | 2***6 | Кольцо регулировочное толщиной 1,47 мм | |
| 24-2402097 | 2***7 | Кольцо регулировочное толщиной 1,49 мм | |
| 24-2402098 | 2***8 | Кольцо регулировочное толщиной 1,51 мм | |
| 24-2402099 | 2***9 | Кольцо регулировочное толщиной 1,57 мм | |
| 24-2402100 | 2***0 | Кольцо регулировочное толщиной 1,59 мм | |
| 24-2403069-10 | 2***0 | Полуось заднего моста в сборе | |
| 24-2403119 | 2***9 | Комплект запасных частей полуоси заднего моста | |
| 3102-2402171 | 3***1 | Кольцо распорное толщиной 4,08 мм | |
| 3102-2402172 | 3***2 | Кольцо распорное толщиной 4,11 мм | |
| 3102-2402173 | 3***3 | Кольцо распорное толщиной 4,14 мм | |
| 3102-2402174 | 3***4 | Кольцо распорное толщиной 4,17мм | |
| 3102-2402175 | 3***5 | Кольцо распорное толщиной 4,20 мм | |
| 3102-2402176 | 3***6 | Кольцо распорное толщиной 4,23 мм | |
| 3102-2402177 | 3***7 | Кольцо распорное толщиной 4,26 мм | |
| 3102-2402178 | 3***8 | Кольцо распорное толщиной 4.29 мм | |
| 3102-2402179 | 3***9 | Кольцо распорное толщиной 4,32 мм | |
| 3102-2402180 | 3***0 | Кольцо распорное толщиной 4,35 мм | |
| 3102-2402181 | 3***1 | Кольцо распорное толщиной 4,38 мм | |
| 3102-2402182 | 3***2 | Кольцо распорное толщиной 4,41 мм | |
| 3102-2402183 | 3***3 | Кольцо распорное толщиной 4,44 мм | |
| 3102-2402184 | 3***4 | Кольцо распорное толщиной 4,47 мм | |
| 3102-2402185 | 3***5 | Кольцо распорное толщиной 4,50 мм | |
| 3102-2402186 | 3***6 | Кольцо распорное толщиной 4,53 мм | |
| 3102-2402187 | 3***7 | Кольцо распорное толщиной 4,56 мм | |
| 3102-2402188 | 3***8 | Кольцо распорное толщиной 4,59 мм | |
| 3102-2402189 | 3***9 | Кольцо распорное толщиной 4,62 мм | |
| 3102-2402190 | 3***0 | Кольцо распорное толщиной 4,65 мм | |
| 3102-2402191 | 3***1 | Кольцо распорное толщиной 4,68 мм | |
| 3102-2402192 | 3***2 | Кольцо распорное толщиной 4,71 мм | |
| 3102-2402193 | 3***3 | Кольцо распорное толщиной 4,74 мм | |
| 3102-2402194 | 3***4 | Кольцо распорное толщиной 4,77 мм | |
| 3102-2402195 | 3***5 | Кольцо распорное толщиной 4,80 мм | |
| 3102-2402196 | 3***6 | Кольцо распорное толщиной 4,83 мм | |
| 3102-2402197 | 3***7 | Кольцо распорное толщиной 4,86 мм | |
| 3102-2402198 | 3***8 | Кольцо распорное толщиной 4,89 мм | |
| 3102-2402199 | 3***9 | Кольцо распорное толщиной 4,92 мм | |
| 3102-2402200 | 3***0 | Кольцо распорное толщиной 4,95 мм | |
| 3102-2402201 | 3***1 | Кольцо распорное толщиной 4,98 мм | |
| 3102-2402202 | 3***2 | Кольцо распорное толщиной 5,01 мм | |
| 3102-2402203 | 3***3 | Кольцо распорное толщиной 5,04 мм | |
| 3102-2402204 | 3***4 | Кольцо распорное толщиной 5,07 мм | |
| 3102-2402205 | 3***5 | Кольцо распорное толщиной 5,10 мм | |
| 3102-2402206 | 3***6 | Кольцо распориое толщиной 5,13 мм | |
| 3102-2402207 | 3***7 | Кольцо распорное толщиной 5,16 мм | |
| 3102-2402208 | 3***8 | Кольцо распорное толщиной 5,19 мм | |
| 3102-2402209 | 3***9 | Кольцо распорное толщиной 5,22 мм | |
| ВК-24-2400103 | В***3 | Шестерни дифференциала - комплект | |
| ВК-24-2400104 | В***4 | Кожух полуоси с подшипником в сборе правый | |
| ВК-24-2403011 | В***1 | Дифференциал в сборе | |
| ВК-242400105 | В***5 | Кожух полуоси с подшипником в сборе левый | |
| 1 | 2***П | Гайка 9 стопорная | |
| 2 | 2***П | Гайка СпМ10х1 | |
| 3 | 2***8 | Болт М10-6gх22 | |
| 4 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 5 | 2***3 | Левый кожух полуоси в сборе | |
| 6 | 2***4 | Болт Сп М10х1х28 | |
| 7 | 2***1 | Зубчатые колеса главной передачи заднего моста | |
| 8 | 2***6 | Кольцо регулировочное толщиной 1,55 мм | |
| 9 | 6***Ш | Подшипник задний (3102-2402041-10) | |
| 10 | 3***0 | Кольцо распорное | |
| 11 | 3***5 | Подшипник передний 6-7606К2Ш | |
| 12 | 1***3 | Манжета ведущей шестерни в сборе | |
| 13 | 1***А | Фланец в сборе | |
| 14 | 2***Б | Шайба 21 | |
| 15 | 2***П | Гайка М20х1,5-5Н6Н | |
| 16 | 2***П | Шплинт 4х25 | |
| 17 | 6***0 | Прокладка крышки картера заднего моста | |
| 18 | 2***А | Картер с кожухом полуоси в сборе | |
| 19 | 2***8 | Болт М12х1,25-6gх45 | |
| 20 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 21 | 1***Б | Сальник внутренний подшипника полуоси заднего моста с пружиной в сборе | |
| 22 | 1***2 | Прокладка пружинная подшипника полуоси заднего моста | |
| 23 | 2***1 | Масленка в сборе | |
| 24 | 2***8 | Болт М10х1х35 | |
| 25 | 2***9 | Пробка КГ1/2" | |
| 26 | 2***0 | Полуось заднего моста в сборе | |
| 27 | 2***5 | Прокладка маслоотражателя фланца полуоси заднего моста | |
| 28 | 2***2 | Маслоотражатель фланца полуоси заднего моста | |
| 29 | 2***Б | Болт ступицы колеса | |
| 30 | 2***5 | Втулка наружного уплотнения полуоси | |
| 31 | 2***2 | Корпус наружного уплотнения подшипника полуоси с пластиной и набивкой в сборе | |
| 32 | 2***Б | Корпус наружного уплотнения подшипника полуоси в сборе | |
| 33 | 1***7 | Набивка сальника | |
| 34 | 1***Б | Пластина сальника | |
| 35 | 1***7 | Прокладка | |
| 36 | 2***9 | Винт М5-6gх10 | |
| 37 | 3***0 | Подшипник 6-308У1Ш | |
| 38 | 1***3 | Кольцо пружинное | |
| 39 | 1***4 | Кольцо зажимное | |
| 40 | 2***0 | Полуось | |
| 41 | 3***6 | Подшипник 6-7510У2Ш | |
| 42 | 1***0 | Прокладка регулировочная подшипников дифференциала заднего моста (толщина 0,1 мм) | |
| 43 | 2***0 | Дифференциал с ведомой шестерней в сборе | |
| 44 | 2***П | Стопор оси сателлитов дифференциала заднего моста | |
| 45 | 2***0 | Ось сателлитов | |
| 46 | 2***8 | Коробка дифференциала | |
| 47 | 1***А | Шайба опорная | |
| 47 | 2***0 | Шайба шестерни полуоси толщиной 1,91 мм | |
| 48 | 2***0 | Шестерня полуоси заднего моста | |
| 49 | 1***2 | Шайба опорная сателлита | |
| 50 | 2***0 | Сателлит дифференциала | |
| 51 | 2***8 | Гайка М10х1-6Н | |
| 52 | 2***8 | Сапун в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
