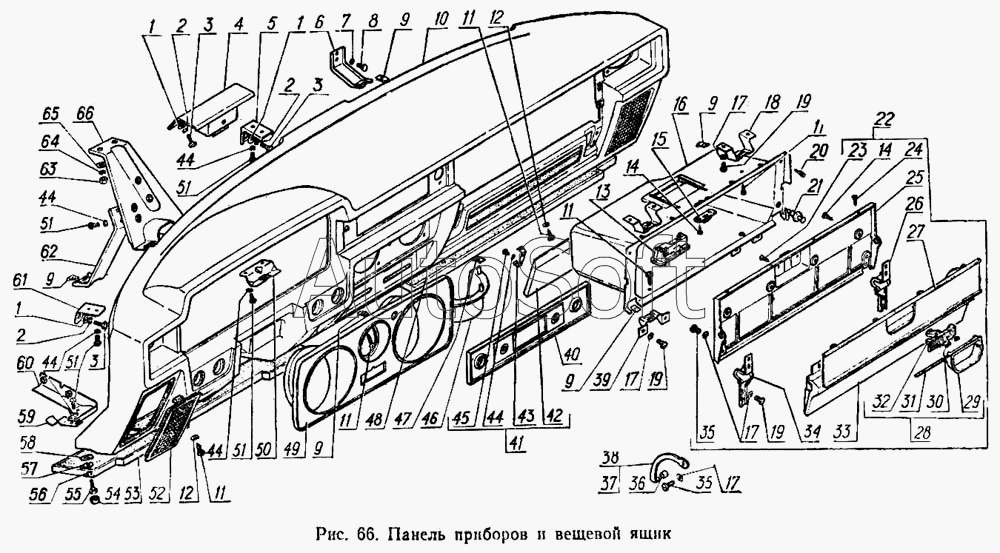

Каталог запасных частей к технике: ГАЗ-3102 (2000). Панель приборов и вещевой ящик
1
1
1
2
2
2
3
3
3
4
5
6
7
8
9
9
9
9
9
10
11
11
11
11
11
12
12
13
14
14
15
16
17
17
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
44
44
44
44
45
46
47
48
49
50
51
51
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 2 | 2***9 | Шайба 6 | |
| 3 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 3 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 4 | 3***4 | Упор центрального кронштейна в сборе | |
| 5 | 3***4 | Кронштейн центральный | |
| 6 | 3***0 | Кронштейн нижней надставки правый | |
| 7 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 8 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 9 | 2***9 | Гайка М4 | |
| 10 | 3***6 | Панель приборов в сборе | |
| 11 | 2***0 | Винт 4х16 | |
| 12 | 2***7 | Шайба 4 | |
| 13 | 1***2 | Плафон ПК142 | |
| 14 | 2***7 | Винт 4х10 | |
| 15 | 3***4 | Упор замка | |
| 16 | 3***0 | Ящик вещевой | |
| 17 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 18 | 3***2 | Кронштейн верхний | |
| 19 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 20 | 3***5 | Буфер | |
| 21 | В***9 | Выключатель лампы стояночного тормоза (ВК409.3710000) | |
| 22 | 3***8 | Дверца вещевого ящика с арматурой в сборе | |
| 23 | 2***2 | Винт 4х10 | |
| 24 | 2***1 | Винт 4х12 | |
| 25 | 3***2 | Облицовка внутренняя | |
| 26 | 3***2 | Петля правая в сборе | |
| 27 | 3***7 | Облицовка с накладкой в сборе | |
| 28 | 3***2 | Замок в сборе | |
| 29 | 3***4 | Корпус | |
| 30 | 3***6 | Пружина | |
| 31 | 3***4 | Ось | |
| 32 | 3***0 | Язык | |
| 33 | 3***6 | Дверца вещевого ящика в сборе | |
| 34 | 3***3 | Петля левая в сборе | |
| 35 | 2***2 | Винт М5х12 | |
| 36 | 5***7 | Буфер ограничителя | |
| 37 | 3***6 | Ограничитель правый | |
| 38 | 3***7 | Ограничитель левый | |
| 39 | 3***4 | Кронштейн нижний в сборе | |
| 40 | 3***6 | Облицовка радиоприемника в сборе | |
| 41 | 3***4 | Крышка люка с держателями в сборе | |
| 42 | 3***0 | Крышка люка а сборе | |
| 43 | 3***2 | Держатель | |
| 44 | 2***9 | Шайба 5 | |
| 44 | 2***9 | Шайба 5 | |
| 45 | 2***9 | Винт М5-6gх8 | |
| 46 | 3***0 | Облицовка мотора отопителя | |
| 47 | 1***4 | Держатель декоративной накладки | |
| 48 | 3***4 | Надставка нижняя правая в сборе | |
| 49 | 3***6 | Облицовка комбинации приборов в сборе | |
| 50 | 3***0 | Скоба № 1 | |
| 51 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 52 | 3***0 | Облицовка громкоговорителя | |
| 53 | 3***5 | Надставка нижняя левая в сбора | |
| 54 | 3***4 | Накладка | |
| 55 | 2***9 | Болт М5-6gх20 | |
| 56 | 2***9 | Шайба 5 | |
| 57 | 2***9 | Шайба 5 ОСТ 37.001.144-96 | |
| 58 | 2***9 | Шайба 6,5 | |
| 59 | 3***2 | Фиксатор | |
| 60 | 3***0 | Кронштейн привода замка капота в сборе | |
| 61 | 3***0 | Кронштейн верхний | |
| 62 | 3***1 | Кронштейн нижней надставки левый | |
| 63 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 64 | 2***9 | Шайба пружинная 8 | |
| 65 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 66 | 3***0 | Распорка панели приборов в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
