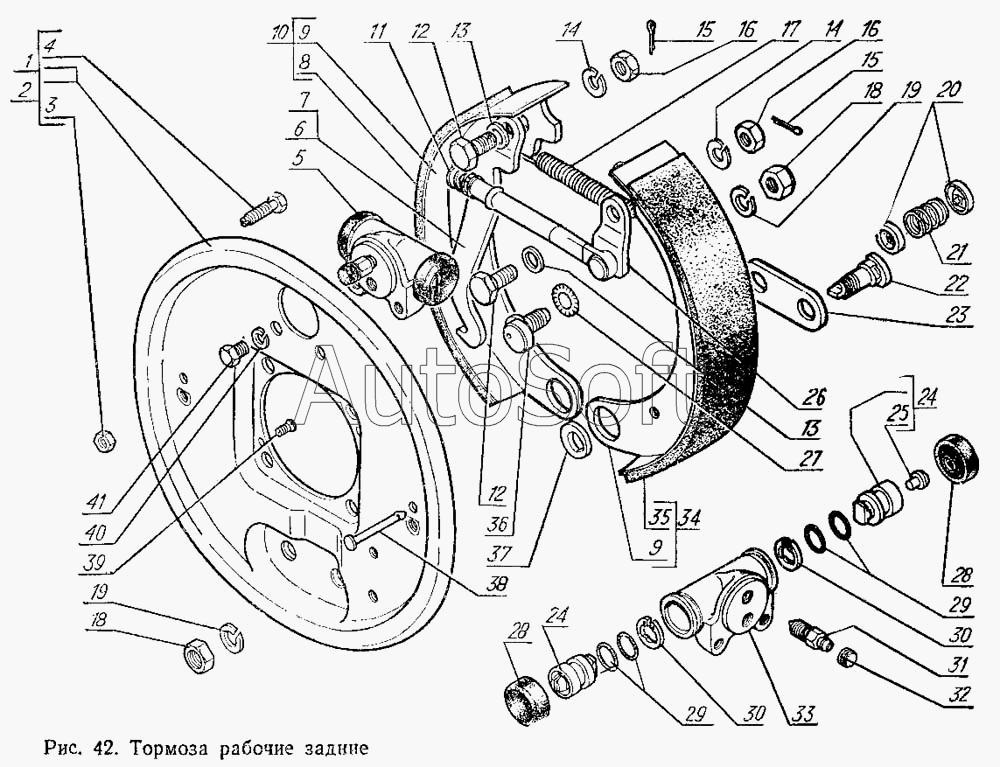

Каталог запасных частей к технике: ГАЗ-3102 (2000). Тормоза рабочие задние
31
21
22
23
24
24
25
26
27
28
28
29
29
30
30
20
32
33
34
35
36
37
38
39
40
41
12
12
2
3
4
5
6
7
8
9
9
10
11
1
13
13
14
14
15
15
16
16
17
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Щит правый в сборе | |
| 2 | 2***3 | Щит левый в сборе | |
| 3 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 4 | 2***9 | Винт М8-6gх30 | |
| 5 | 3***0 | Цилиндр в сборе | |
| 6 | 2***А | Рычаг приводной левый | |
| 7 | 2***А | Рычаг приводной правый | |
| 8 | 2***2 | Накладка фрикционная короткая | |
| 9 | 2***5 | Колодка тормоза | |
| 10 | 2***1 | Колодка с фрикционной накладкой в сборе | |
| 11 | 2***1 | Пружина | |
| 12 | 2***9 | Болт М10х1-6hх25 | |
| 13 | 2***9 | Шайба 13 | |
| 14 | 2***8 | Шайба 10Л | |
| 15 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 16 | 2***8 | Гайка М10х1 | |
| 17 | 1***5 | Пружина стяжная колодок тормоза | |
| 18 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 18 | 2***8 | Гайка М12х1,25 | |
| 19 | 2***9 | Шайба 12 | |
| 19 | 2***8 | Шайба 12 пружинная | |
| 20 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 21 | М***С | Пружина отжимная колодок тормоза | |
| 22 | 2***8 | Палец опорный | |
| 23 | 2***0 | Пластина опорного пальца | |
| 24 | 2***0 | Поршень в сборе | |
| 25 | 2***4 | Стержень упорный | |
| 26 | 1***6 | Рычаг разжимной ручного привода тормоза с маятником в сборе | |
| 27 | 2***9 | Шайба 12 ОСТ 37.001.146-75 | |
| 28 | 2***0 | Колпак защитный | |
| 29 | 2***0 | Кольцо уплотнительное | |
| 30 | 2***7 | Кольцо упорное | |
| 31 | 5***8 | Клапан прокачки колесного цилиндра | |
| 32 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 33 | 3***6 | Цилиндр | |
| 34 | 2***0 | Колодка и фрикционная накладка в сборе передняя | |
| 35 | 2***1 | Накладка фрикционная длинная | |
| 36 | 1***4 | Эксцентрик разжимного рычага в сборе | |
| 37 | 2***8 | Эксцентрик опорного пальца колодок тормоза | |
| 38 | М***С | Стержень чашек | |
| 39 | 2***9 | Винт М5-6gх10 | |
| 40 | 2***9 | Шайба 8Т | |
| 41 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 |
