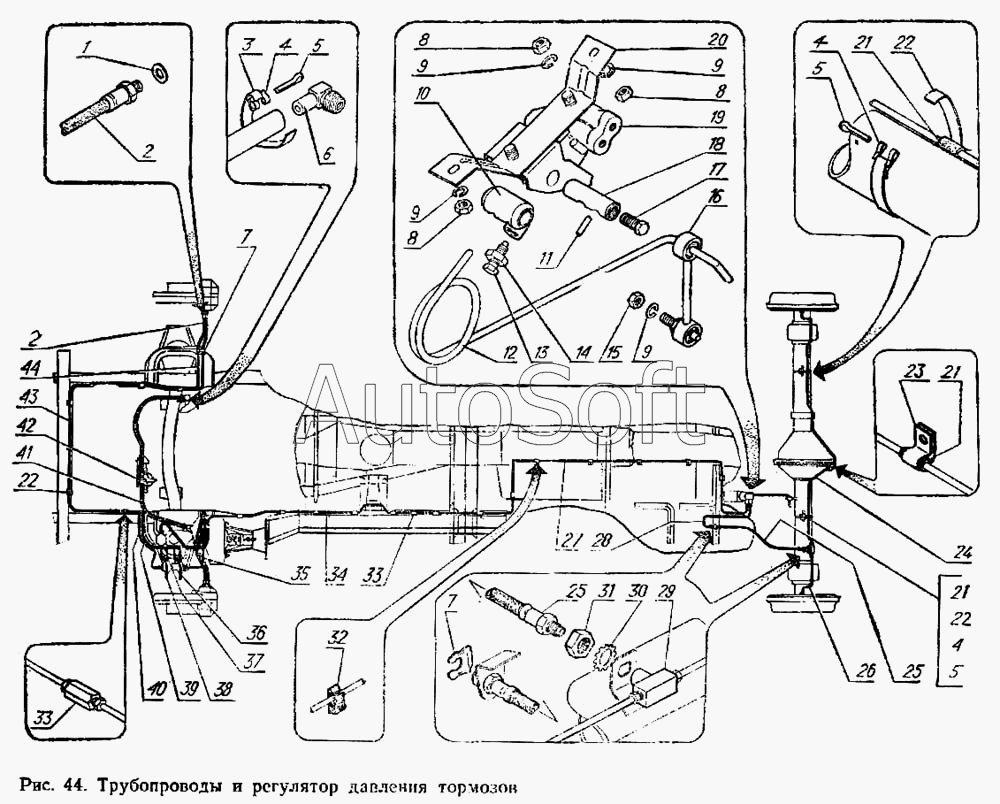

Каталог запасных частей к технике: ГАЗ-3102 (2000). Трубопроводы и регулятор давления тормозов
34
24
25
25
26
27
28
29
30
31
32
33
33
23
35
36
37
38
39
40
41
42
43
44
12
2
2
3
4
4
4
5
5
5
6
7
7
8
8
8
9
9
9
9
10
11
1
13
14
15
16
17
18
19
20
21
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Прокладка крепления муфты шлангов задних тормозов | |
| 2 | 2***5 | Шланг гибкий передних тормозов с наконечниками | |
| 3 | 2***9 | Лента 10х180 | |
| 4 | 2***9 | Пряжка | |
| 5 | 2***9 | Шплинт 5,6х22 | |
| 6 | 6***7 | Штуцер угловой | |
| 7 | 2***2 | Скоба крепления шланга | |
| 8 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 9 | 2***9 | Шайба пружинная 8 | |
| 10 | 2***6 | Рычаг нажимной регулятора давления | |
| 11 | 4***7 | Штифт 6х25 | |
| 12 | 2***4 | Пружина нагрузочная | |
| 13 | 2***0 | Болт регулировочный | |
| 14 | 2***9 | Гайка М10х1-6Н | |
| 15 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 16 | 2***0 | Стойка в сборе | |
| 17 | 2***9 | Болт М8-6gх22 | |
| 18 | 2***0 | Ось нажимного рычага | |
| 19 | 2***0 | Регулятор давления тормозов | |
| 20 | 2***0 | Кронштейн переходный регулятора давления тормозов | |
| 21 | 2***6 | Втулка защитная | |
| 22 | 2***9 | Лента 10х580 | |
| 23 | 6***0 | Хомут крепления трубки к заднему мосту | |
| 24 | 2***0 | Трубопровод в сборе | |
| 25 | 2***0 | Шланг гибкий тормозов заднего моста | |
| 26 | 2***0 | Трубопровод в сборе | |
| 27 | 3***0 | Трубопровод в сборе | |
| 28 | 3***0 | Трубопровод в сборе | |
| 29 | 2***3 | Тройник трубопровода | |
| 30 | 2***9 | Шайба 6Л ОСТ 37.001.115-75 | |
| 31 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 32 | 2***3 | Скоба крепления трубопроводов | |
| 33 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 34 | 3***0 | Трубопровод в сборе | |
| 35 | 3***6 | Трубопровод в сборе | |
| 36 | 3***1 | Трубопровод в сборе | |
| 37 | 3***2 | Трубопровод в сборе | |
| 38 | 3***1 | Трубопровод в сборе | |
| 39 | 3***0 | Трубопровод в сборе | |
| 40 | 3***4 | Трубопровод в сборе | |
| 41 | 2***0 | Шланг вакуумного усилителя тормозов | |
| 42 | 2***9 | Скоба 20 | |
| 43 | 3***2 | Трубопровод в сборе | |
| 44 | 3***2 | Трубопровод в сборе |
