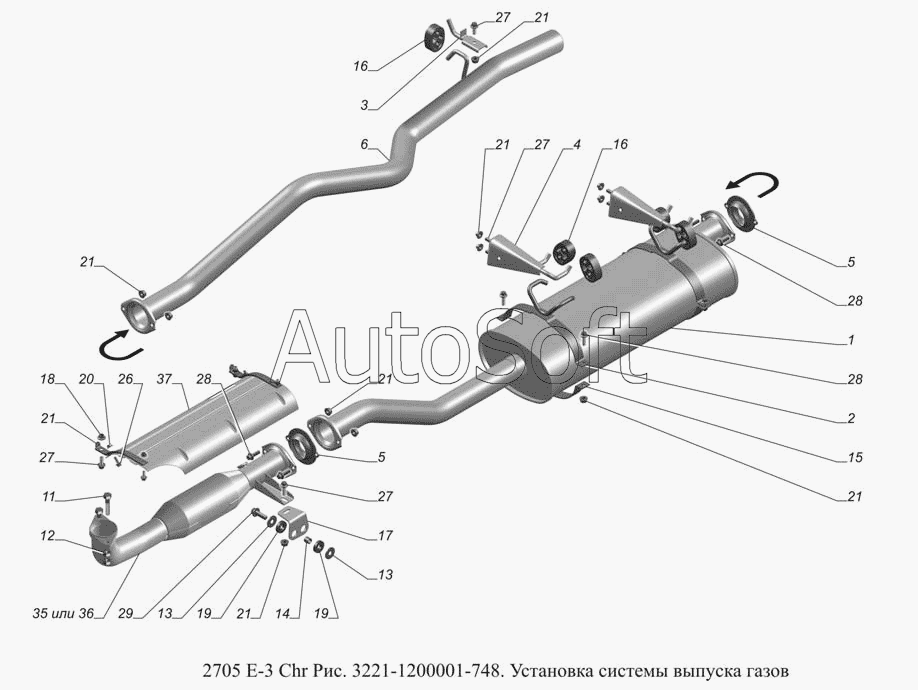

Каталог запасных частей к технике: ГАЗ-2705 (доп. с дв. Chr Е-3) (2009). 3221-1200001-748. Установка системы выпуска газов
1
2
3
4
5
5
6
11
12
13
13
14
15
16
16
17
18
19
19
20
21
21
21
21
21
21
21
26
27
27
27
27
28
28
28
29
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Глушитель | |
| 2 | 3***9 | Кронштейн глушителя | |
| 3 | 2***0 | Кронштейн крепления выхлопной трубы | |
| 4 | 3***2 | Кронштейн | |
| 5 | 3***3 | Втулка | |
| 6 | 3***0 | Труба выхлопная | |
| 11 | 2***5 | Болт М10х1-6gх50 | |
| 12 | 2***П | Гайка М10х1 | |
| 13 | 2***9 | Шайба 10,5 | |
| 14 | 2***5 | Втулка прокладки | |
| 15 | 3***9 | Хомут крепления глушителя | |
| 16 | 3***3 | Амортизатор подвески глушителя и выхлопной трубы | |
| 17 | 3***0 | Кронштейн (с 5-ст. КП) | |
| 18 | 3***1 | Кронштейн | |
| 19 | 2***4 | Прокладка крепления кронштейна | |
| 20 | 4***8 | Гайка М6 | |
| 21 | 4***9 | Гайка М8 | |
| 26 | 4***2 | Болт М6х16 | |
| 27 | 4***9 | Болт М8х20 | |
| 28 | 4***3 | Болт М8х30 | |
| 29 | 4***5 | Болт М10х30 | |
| 35 | К***0 | Нейтрализатор | |
| 36 | Р***0 | Нейтрализатор "ЕВРО-3" | |
| 37 | 3***8 | Экран нейтрализатора |
