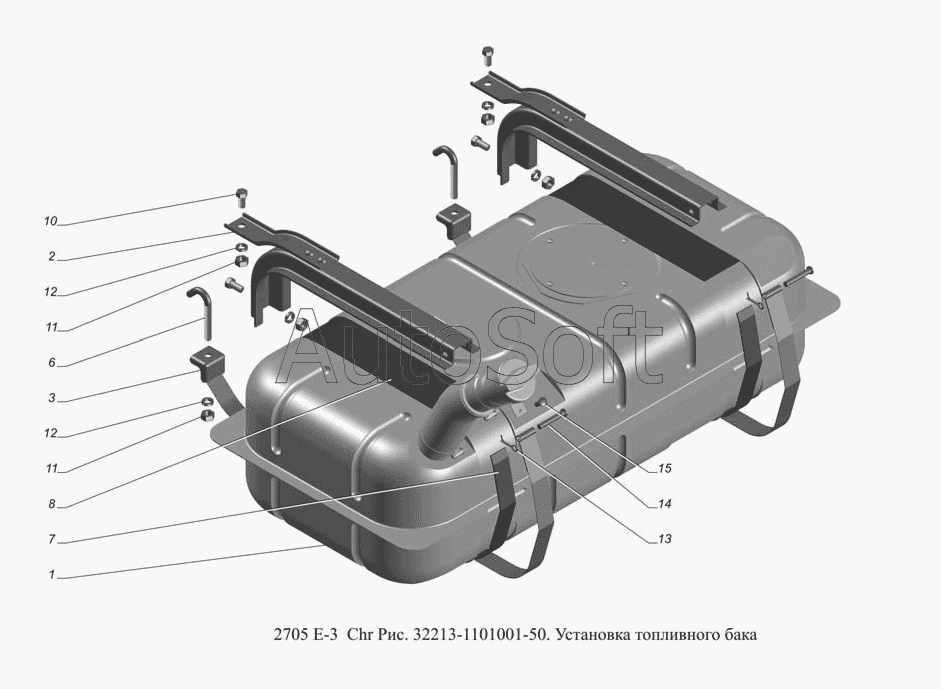

Каталог запасных частей к технике: ГАЗ-2705 (доп. с дв. Chr Е-3) (2009). 32213-1101001-50. Установка топливного бака
1
2
3
6
7
8
10
11
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Бак топливный | |
| 2 | 2***2 | Кронштейн крепления топливного бака | |
| 3 | 2***0 | Хомут | |
| 6 | 3***8 | Крючок | |
| 7 | 2***0 | Прокладка хомута | |
| 8 | 2***1 | Прокладка под кронштейн | |
| 10 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 11 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 12 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 13 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 14 | 2***9 | Палец 8х48 ОСТ 37.001.163-97 | |
| 15 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 |
