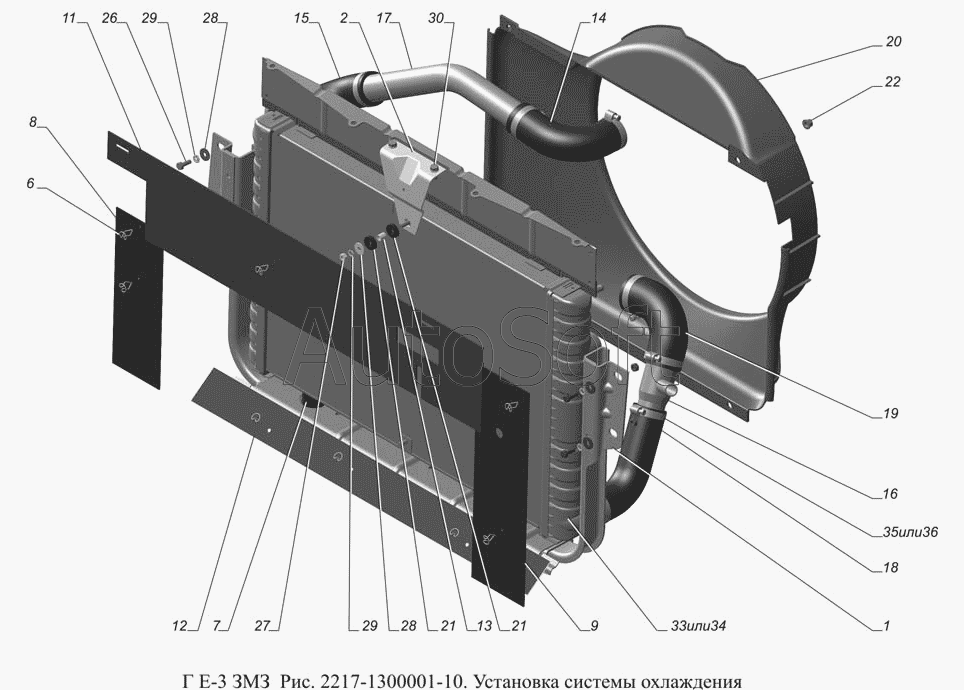

Каталог запасных частей к технике: ГАЗ-3302 (доп. с дв. ЗМЗ Е 3) (2009). 2217-1300001-10. Установка системы охлаждения
1
2
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
21
22
26
27
28
28
29
29
30
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рамка радиатора | |
| 2 | 2***8 | Кронштейн крепления радиатора верхний | |
| 6 | 3***7 | Пистон | |
| 7 | 3***4 | Подушка крепления радиатора | |
| 8 | 2***0 | Уплотнитель правый | |
| 9 | 3***1 | Уплотнитель левый | |
| 11 | 2***0 | Уплотнитель верхний | |
| 12 | 2***7 | Уплотнитель нижний | |
| 13 | 3***0 | Втулка | |
| 14 | 2***0 | Шланг | |
| 15 | 3***0 | Шланг радиатора подводящий | |
| 16 | 3***0 | Труба | |
| 17 | 2***0 | Труба радиатора подводящая | |
| 18 | 2***0 | Шланг радиатора отводящий | |
| 19 | 2***6 | Шланг всасывающий | |
| 20 | 2***0 | Кожух вентилятора | |
| 21 | 2***0 | Шайба | |
| 22 | 4***8 | Гайка М6 | |
| 26 | 2***9 | Болт М6-6gх18 ОСТ 37.001.123-96 | |
| 27 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 28 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 29 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 30 | 4***1 | Болт М6-6gх14 | |
| 33 | 3***0 | Радиатор ТУ 235785888.72-98 | |
| 34 | Л***0 | Радиатор | |
| 35 | 4***1 | Хомут 40-56 | |
| 36 | 4***2 | Хомут 40-60 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
