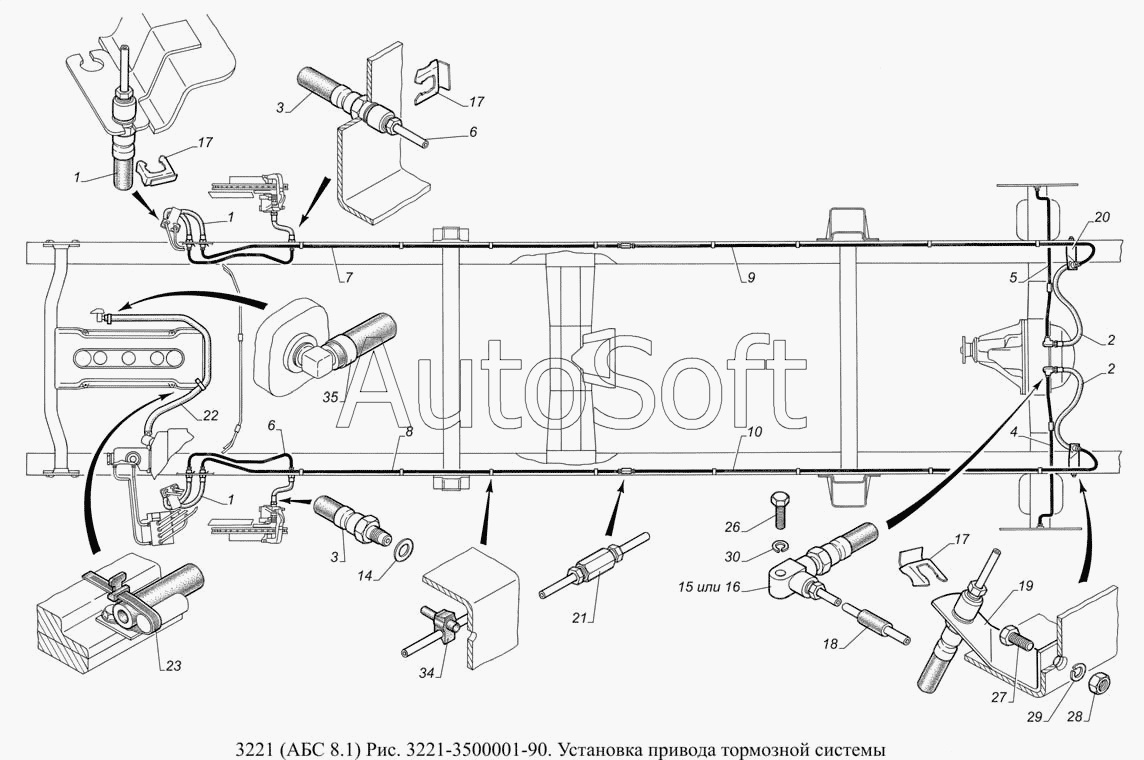

Каталог запасных частей к технике: ГАЗ-3221 (Уст. АБС 8.1) (2008). 3221-3500001-90. Установка привода тормозной системы
1
1
1
2
2
3
3
4
5
6
6
7
8
9
10
14
15
16
17
17
17
18
19
20
21
22
23
26
27
28
29
30
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Шланг гибкий тормозов | |
| 2 | 2***0 | Шланг гибкий тормозов заднего моста | |
| 3 | 3***0 | Шланг гибкий передних тормозов | |
| 4 | 3***0 | Трубка от тройника к левому заднему тормозу | |
| 5 | 3***0 | Трубка от соединительной муфты к правому заднему тормозу | |
| 6 | 3***0 | Трубка от шланга к шлангу переднего тормоза | |
| 7 | 3***2 | Трубка от шланга к муфте | |
| 8 | 3***1 | Трубка от шланга к муфте | |
| 9 | 3***1 | Трубка от муфты к шлангу правого заднего тормоза | |
| 10 | 3***0 | Трубка от муфты к шлангу левого заднего тормоза | |
| 14 | 2***3 | Прокладка крепления муфты шлангов задних тормозов | |
| 15 | 3***3 | Муфта соединительная | |
| 16 | 3***1 | Муфта соединительная | |
| 17 | 2***2 | Скоба крепления шланга | |
| 18 | 2***6 | Втулка защитная | |
| 19 | 3***9 | Кронштейн шланга | |
| 20 | 3***9 | Кронштейн шланга задних тормозов | |
| 21 | 2***4 | Муфта соединительная правая и левая гидропривода тормозов | |
| 22 | 3***4 | Шланг вакуумного усилителя тормозов | |
| 23 | 3***8 | Хомут | |
| 26 | 2***9 | Болт М6-6gх22 | |
| 27 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 28 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 29 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 30 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 34 | 2***5 | Скоба крепления | |
| 35 | 4***4 | Хомут 12-22 |
