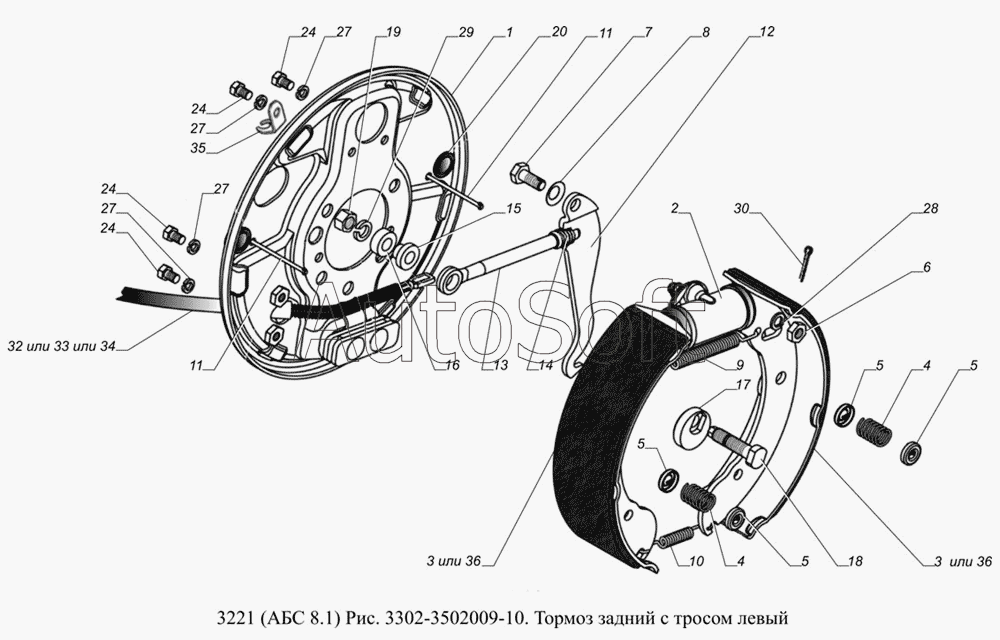

Каталог запасных частей к технике: ГАЗ-3221 (Уст. АБС 8.1) (2008). 3302-3502009-10. Тормоз задний с тросом левый
1
2
3
3
4
4
5
5
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
24
24
24
24
27
27
27
27
28
29
30
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Щит заднего тормоза левый | |
| 2 | 2***1 | Цилиндр колесный заднего тормоза в сборе | |
| 3 | 3***0 | Колодка заднего тормоза с тормозной накладкой | |
| 4 | М***С | Пружина отжимная колодок тормоза | |
| 5 | М***С | Чашка отжимной пружины колодок тормоза верхняя | |
| 6 | 2***9 | Гайка 10х1-6Н | |
| 7 | 2***9 | Болт М10х1-6hх25 | |
| 8 | 2***9 | Шайба 13 | |
| 9 | 1***5 | Пружина стяжная колодок тормоза | |
| 10 | 3***5 | Пружина стяжная колодок тормоза | |
| 11 | 3***2 | Стержень чашек прижимной пружины | |
| 12 | 3***3 | Рычаг привода левого тормоза | |
| 13 | 3***7 | Звено разжимное | |
| 14 | 2***1 | Пружина | |
| 15 | 3***4 | Втулка эксцентрика | |
| 16 | 3***0 | Втулка | |
| 17 | 3***1 | Эксцентрик | |
| 18 | 3***0 | Ось эксцентрика | |
| 19 | 2***9 | Гайка М12х1,25-6Н | |
| 20 | 5***4 | Заглушка | |
| 24 | 2***9 | Болт М8-6gх14 | |
| 27 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 29 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 30 | 2***9 | Шплинт 2,5х16 ОСТ 37.001.171-93 | |
| 32 | 3***3 | Трос задний с оболочкой | |
| 33 | 3***2 | Трос задний с оболочкой | |
| 34 | 3***4 | Трос задний с оболочкой | |
| 35 | 3***2 | Кронштейн кабеля АБС | |
| 36 | 3***1 | Колодка с тормозной накладкой |
