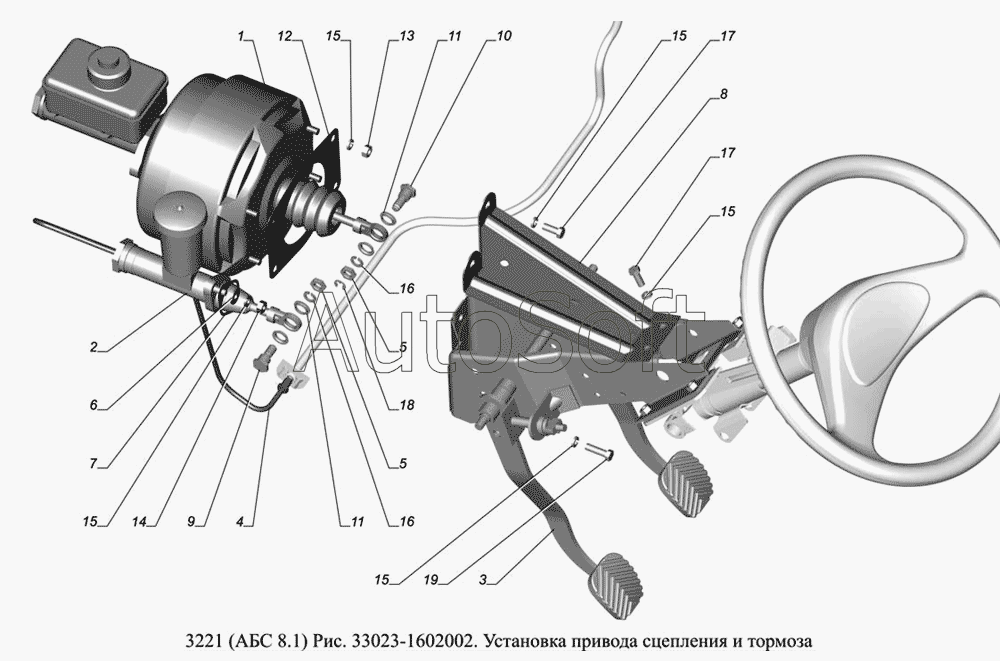

Каталог запасных частей к технике: ГАЗ-3221 (Уст. АБС 8.1) (2008). 33023-1602002. Установка привода сцепления и тормоза
10
19
18
17
17
16
16
15
15
15
15
15
14
13
12
11
11
1
9
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Усилитель вакуумный с главным цилиндром | |
| 2 | 3***0 | Главный цилиндр привода сцепления | |
| 3 | 3***8 | Кронштейн с педалями | |
| 4 | 3***0 | Трубка от главного цилиндра к гибкому шлангу | |
| 5 | 2***9 | Гайка 10х1-6Н | |
| 6 | 2***9 | Шайба 8,4 | |
| 7 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 8 | 3***8 | Распорка кронштейна педалей | |
| 9 | 2***8 | Ось толкателя педали | |
| 10 | 3***8 | Ось толкателя | |
| 11 | 2***9 | Втулка оси толкателя | |
| 12 | 3***1 | Прокладка вакуумного усилителя | |
| 13 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 14 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 15 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 16 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 17 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 18 | 4***0 | Шайба 7 | |
| 19 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 |
