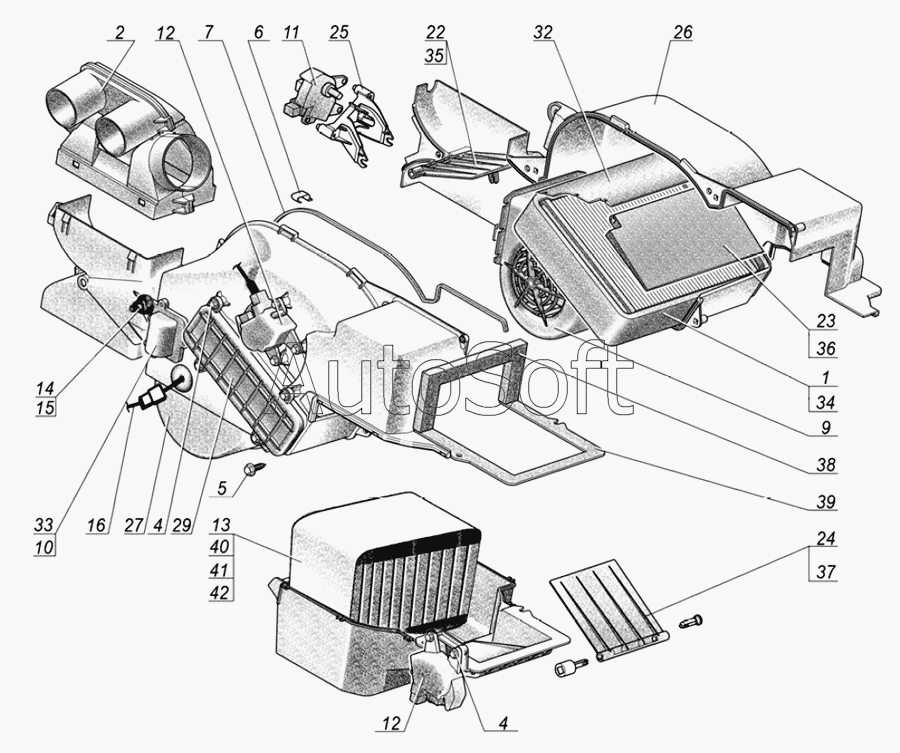

Каталог запасных частей к технике: ГАЗ Облицовка ГАЗ-31105, 3102 (2009). Климатическая установка ZA.8116010.1-001(002)
1
2
4
4
5
6
7
9
10
11
12
12
13
14
15
16
22
23
24
25
26
27
29
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Радиатор отопителя | |
| 2 | 3***0 | Короб вентиляции | |
| 3 | 1***5 | Втулка уплотнительная | |
| 4 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 5 | 3***6 | Винт | |
| 6 | 3***4 | Уплотнитель марки Вилатерм 051072 | |
| 7 | 3***6 | Скоба переходников отопителя | |
| 8 | 2***9 | Винт 4х16 ОСТ 1.31581-91 | |
| 9 | 0***D | Вентилятор отопителя | |
| 10 | М***2 | Блок регулирования скорости | |
| 11 | 4***1 | Моторедуктор (с датчиком) | |
| 12 | 4***2 | Моторедуктор (без датчика) | |
| 13 | Z***9 | Испаритель | |
| 14 | Z***5 | Термостат | |
| 15 | Z***1 | Термостат | |
| 16 | 3***0 | Жгут 101 | |
| 17 | 4***1 | Поясок | |
| 18 | 2***2 | Заклепка 4х7 | |
| 19 | Z***6 | Клапан | |
| 20 | 1***2 | Контакт | |
| 21 | 1***1 | Штырь ОСТ 37.003.032-88 | |
| 22 | 3***4 | Заслонка распределения | |
| 23 | 3***6 | Заслонка подмешивания | |
| 24 | Z***4 | Заслонка рециркуляции | |
| 25 | 3***8 | Кронштейн моторедуктора | |
| 26 | 3***0 | Кожух радиатора | |
| 27 | 3***1 | Крышка кожуха радиатора | |
| 28 | 3***0 | Направляющая кожуха радиатора отопителя | |
| 29 | 3***8 | Крышка радиатора | |
| 30 | 3***4 | Ось заслонки | |
| 31 | 3***4 | Ось заслонки | |
| 32 | 3***6 | Перегородка | |
| 33 | 3***6 | Крышка БРС | |
| 34 | 3***7 | Прокладка радиатора отопителя | |
| 35 | 3***6 | Уплотнитель заслонки распределителя | |
| 36 | 3***4 | Уплотнитель заслонки подмешивателя | |
| 37 | Z***6 | Уплотнитель заслонки рециркуляции | |
| 38 | 3***6 | Уплотнитель кожуха радиатора отопителя | |
| 39 | 3***8 | Уплотнитель кожуха радитора нижний | |
| 40 | Z***4 | Уплотнитель испарителя (10мм) | |
| 41 | 3***1 | Уплотнитель испарителя верхний | |
| 42 | 3***2 | Уплотнитель испарителя нижний |
