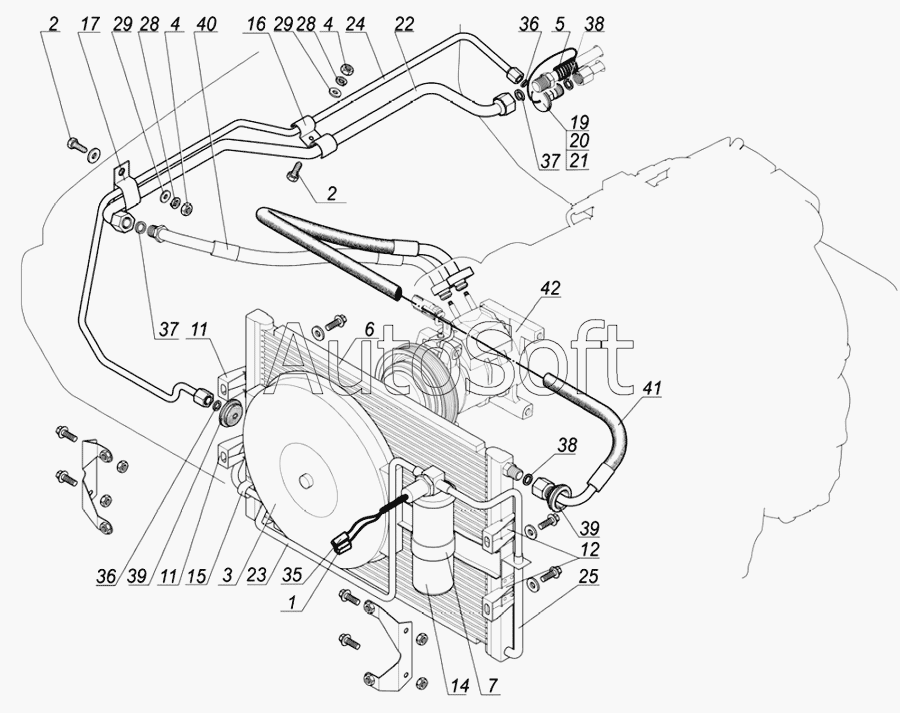

Каталог запасных частей к технике: ГАЗ Облицовка ГАЗ-31105, 3102 (2009). Климатическая установка ZA.8116010.1-001(-002)
36
36
25
28
28
29
29
35
24
37
37
38
38
39
39
40
41
42
2
2
3
4
4
5
6
7
11
11
12
1
14
15
16
17
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Колодка штыревая | |
| 2 | 2***2 | Болт М6х20 ОСТ 37.001.123-75 | |
| 3 | 9***0 | Вентилятор 12V,80 W | |
| 4 | 2***8 | Гайка М6 ОСТ 37.001.124-75 250508 | |
| 5 | Z***2 | Изолятор термобаллона | |
| 6 | 9***0 | Конденсатор MFK 14х21 | |
| 7 | Z***7 | Кронштейн | |
| 8 | Z***4 | Уголок | |
| 9 | Z***2 | Обойма конденсатора правая | |
| 10 | Z***3 | Обойма конденсатора левая | |
| 11 | Z***1 | Кронштейн крепления конденсора правый | |
| 12 | Z***1 | Кронштейн крепления конденсора левый | |
| 13 | 3***0 | Винт самонарезающий для металла и пластмассы | |
| 14 | 9***0 | Ресивер | |
| 15 | 2***9 | Скоба 20 | |
| 16 | Z***1 | Скоба крепления трубок | |
| 17 | Z***4 | Скоба крепления шлангов | |
| 18 | Z***4 | Скоба ТРВ | |
| 19 | Z***5 | Терморегулирующий вентиль PGRX-X0007-01 | |
| 20 | Z***5 | Терморегулирующий вентиль PGRX-X0007-01 | |
| 21 | Z***5 | Терморегулирующий вентиль PGRX-X0007-01 | |
| 22 | Z***6 | Трубка отводящая от испарителя | |
| 23 | Z***5 | Трубка отводящая от ресивера | |
| 24 | Z***4 | Трубка подводящая к испарителю | |
| 25 | Z***3 | Трубка подводящая к ресиверу | |
| 26 | Z***9 | Трубка слива конденсата | |
| 27 | 2***6 | Шайба 5 ОСТ 37.001.144-75 | |
| 28 | 2***4 | Шайба 6 (гроверная) ОСТ 37.001.111-75 | |
| 29 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 30 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 31 | 2***9 | Болт М5*20 | |
| 32 | О***0 | Винт с цилиндрической головкой М5х40 ОСТ1.31514-80 | |
| 33 | 6***2 | Колодка гнездовая | |
| 34 | 5***2 | Колодка штыревая | |
| 35 | 2***3 | Шайба 5 (гроверная) ОСТ 37.001.115-75 | |
| 36 | Z***3 | Кольцо уплотнительное 3/8 | |
| 37 | Z***1 | Кольцо уплотнительное 5/8 | |
| 38 | Z***2 | Кольцо уплотнительное 1/2 | |
| 39 | Z***5 | Уплотнитель трубок кондиционера | |
| 40 | Z***1 | Трубка подводящая к компрессору | |
| 41 | Z***2 | Трубка подводящая к конденсатору | |
| 42 | Z***1 | Компрессор фреоновый | |
| 43 | Z***2 | Кронштейн компрессора | |
| 44 | 1***2 | Контакт | |
| 45 | 1***1 | Штырь ОСТ 37.003.032-88 | |
| 46 | 5***1 | Колодка штыревая одноклеммовая 502601 |
