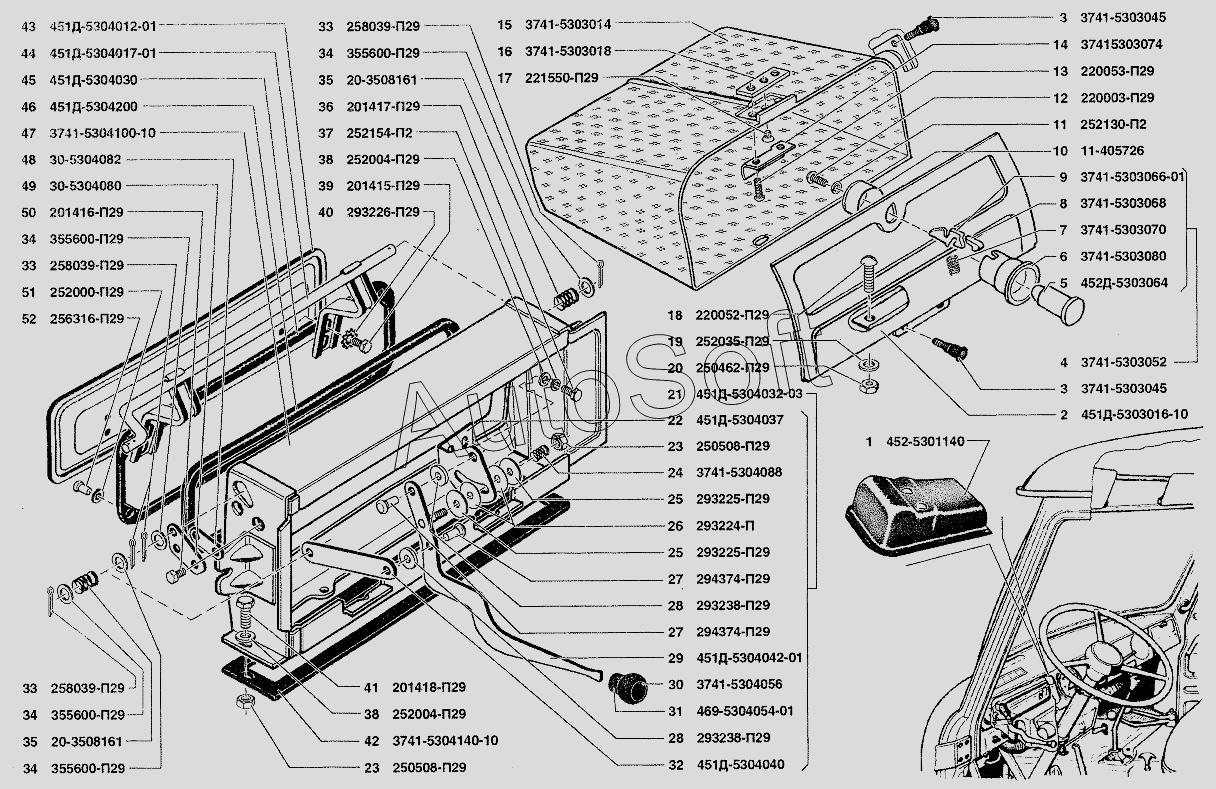

Каталог запасных частей к технике: УАЗ-37419 (2009). Передок, ящик вещевой, вентиляция передка
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
27
28
28
29
30
31
32
33
33
33
34
34
34
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Крышка лючка панели приборов в сборе | |
| 2 | 4***1 | Дверца вещевого ящика | |
| 3 | 3***5 | Буфер крышки кожуха центральной стойки | |
| 4 | 3***2 | Замок вещевого ящика | |
| 5 | 4***4 | Цилиндр замка | |
| 6 | 3***0 | Корпус замка | |
| 7 | 3***0 | Толкатель собачки | |
| 8 | 3***8 | Пружина собачки | |
| 9 | 3***1 | Собачка замка | |
| 10 | 1***6 | Колпачок замка | |
| 11 | 2***2 | Шайба 3 пружинная | |
| 12 | 2***9 | Винт М3х8 | |
| 13 | 2***9 | Винт М4х14 | |
| 14 | 3***4 | Упор замка | |
| 15 | 3***4 | Ящик вещевой | |
| 16 | 3***8 | Пластина крепления вещевого ящика | |
| 17 | 2***9 | Винт М4х8 | |
| 18 | 2***9 | Винт М4х12 | |
| 19 | 2***9 | Шайба 4 | |
| 20 | 2***8 | Гайка М4 | |
| 21 | 4***3 | Привод вентиляции передка | |
| 22 | 4***7 | Кронштейн привода вентиляции | |
| 23 | 2***9 | Гайка М6 | |
| 24 | 3***8 | Пружина привода вентиляции | |
| 25 | 2***9 | Шайба специальная | |
| 26 | 2***П | Шайба специальная | |
| 27 | 2***9 | Заклепка 8х16 специальная | |
| 28 | 2***9 | Шайба специальная | |
| 29 | 4***1 | Рычаг привода в сборе | |
| 30 | 3***6 | Оболочка ручки привода | |
| 31 | 4***1 | Ручка рычага | |
| 32 | 4***0 | Тяга рычага | |
| 33 | 2***9 | Шплинт 3,2х20 | |
| 34 | 3***9 | Шайба специальная | |
| 35 | 2***1 | Пружина | |
| 36 | 2***9 | Болт М6х14 | |
| 37 | 2***9 | Шайба 6Л пружинная | |
| 38 | 2***9 | Шайба 6 | |
| 39 | 2***9 | Болт М6х10 | |
| 40 | 2***9 | Шайба 6 | |
| 41 | 2***9 | Болт М6х16 | |
| 42 | 3***0 | Прокладка короба | |
| 43 | 4***1 | Крышка в сборе | |
| 44 | 4***1 | Петля крышки в сборе | |
| 45 | 4***0 | Уплотнитель крышки | |
| 46 | 4***0 | Уплотнитель лючка вентиляции передка | |
| 47 | 3***0 | Короб вентиляции передка в сборе | |
| 48 | 3***2 | Прокладка щеки | |
| 49 | 3***0 | Щека оси петли | |
| 50 | 2***9 | Болт М6х12 | |
| 51 | 2***9 | Шайба 3 | |
| 52 | 2***9 | Заклепка 3х8х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
