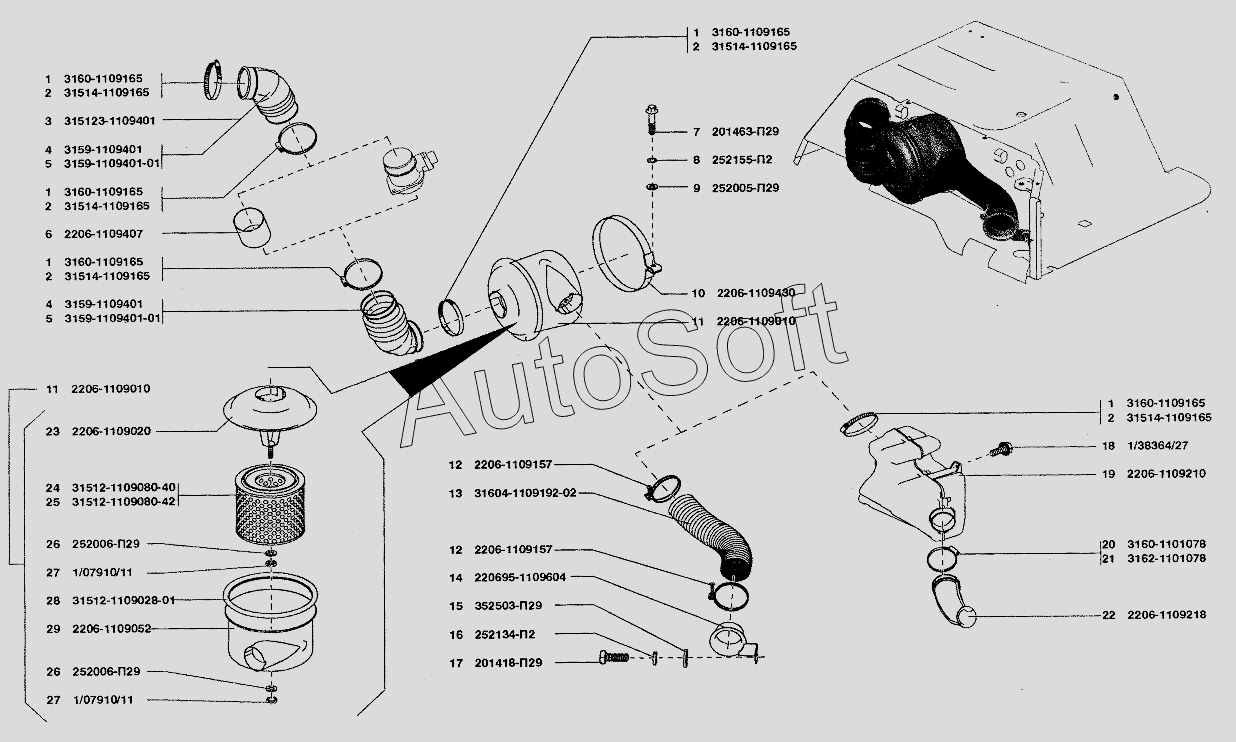

Каталог запасных частей к технике: УАЗ-37419 (2009). Фильтр воздушный двигателя
17
3
29
28
27
27
26
26
25
24
23
22
21
20
19
18
1
1
1
1
1
16
15
14
13
12
12
11
11
10
9
8
7
7
5
5
4
4
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Хомут червячный | |
| 2 | 3***5 | Хомут червячный | |
| 3 | 3***1 | Шланг компенсирующий | |
| 4 | 3***1 | Шланг компенсирующий | |
| 5 | 3***1 | Шланг компенсирующий | |
| 7 | 2***9 | Болт М8х38 | |
| 8 | 2***2 | Шайба 8 пружинная | |
| 9 | 2***9 | Шайба 8 | |
| 10 | 2***0 | Хомут крепления воздушного фильтра | |
| 11 | 2***0 | Фильтр воздушный | |
| 12 | 2***7 | Хомутик стяжной | |
| 13 | 3***2 | Шланг соединительный | |
| 14 | 2***4 | Раструб воздухозаборного шланга | |
| 15 | 3***9 | Шайба 6,5 | |
| 16 | 2***2 | Шайба 6 пружинная | |
| 17 | 2***9 | Болт М6х16 | |
| 18 | 1***7 | Болт М6x16 | |
| 19 | 2***0 | Глушитель | |
| 20 | 3***8 | Хомут червячный | |
| 21 | 3***8 | Хомут червячный | |
| 22 | 2***8 | Насадок | |
| 23 | 2***0 | Крышка | |
| 24 | 3***0 | Элемент фильтрующий | |
| 25 | 3***2 | Элемент фильтрующий | |
| 26 | 2***9 | Шайба 10 | |
| 27 | 1***1 | Гайка М10х1,25 | |
| 28 | 3***1 | Прокладка крышки фильтра | |
| 29 | 2***2 | Корпус воздушного фильтра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
