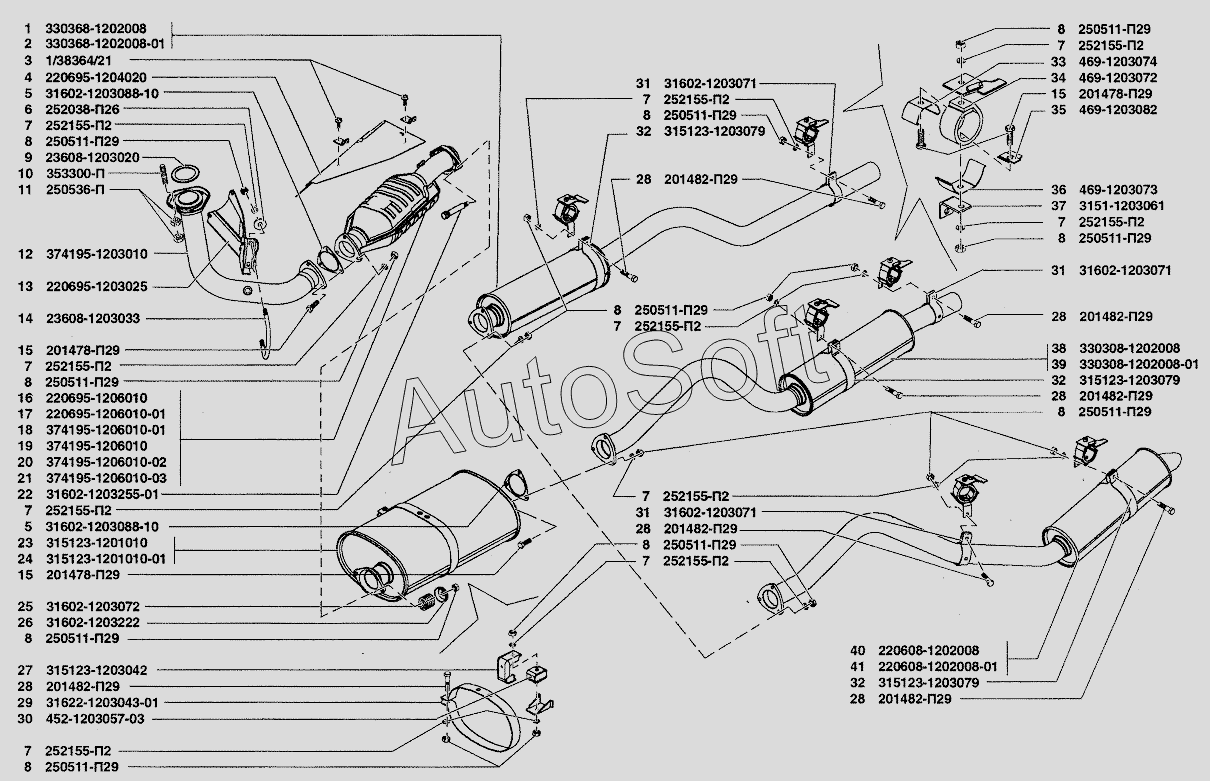

Каталог запасных частей к технике: УАЗ-37419 (2009). Глушитель, резонатор, трубы и подвеска глушителя выхлопа, нейтрализатор выхлопных газов
23
24
1
2
38
39
40
41
5
5
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
10
11
12
13
14
15
15
15
22
25
26
27
28
28
28
28
28
28
29
30
31
31
31
32
32
32
33
34
35
36
37
3
4
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Резонатор | |
| 2 | 3***1 | Резонатор | |
| 3 | 1***1 | Болт М6х16 | |
| 4 | 2***0 | Экран нейтрализатора | |
| 5 | 3***0 | Прокладка фланца приемной трубы глушителя | |
| 6 | 2***6 | Шайба 8 | |
| 7 | 2***2 | Шайба 8 пружинная | |
| 8 | 2***9 | Гайка М8х1 | |
| 9 | 2***0 | Прокладка фланца приемной трубы | |
| 10 | 3***П | Шпилька М10х28 | |
| 11 | 2***П | Гайка М10х32 | |
| 12 | 3***0 | Труба приемная глушителя выхлопа | |
| 13 | 2***5 | Кронштейн крепления приемной трубы глушителя | |
| 14 | 2***3 | Стремянка хомута | |
| 15 | 2***9 | Болт М8х25 | |
| 16 | 2***0 | Нейтрализатор с экраном | |
| 17 | 2***1 | Нейтрализатор с экраном | |
| 18 | 3***1 | Нейтрализатор с экраном | |
| 19 | 3***0 | Нейтрализатор с экраном | |
| 20 | 3***2 | Нейтрализатор с экраном | |
| 21 | 3***3 | Нейтрализатор с экраном | |
| 22 | 3***1 | Болт М8х1 | |
| 23 | 3***0 | Глушитель выхлопа | |
| 24 | 3***1 | Глушитель выхлопа | |
| 25 | 3***2 | Пружина | |
| 26 | 3***2 | Шайба опорная пружины | |
| 27 | 3***2 | Скоба крепления глушителя | |
| 28 | 2***9 | Болт М8х35 | |
| 29 | 3***1 | Хомут подвески глушителя | |
| 30 | 4***3 | Подушка подвески глушителя | |
| 31 | 3***1 | Хомут крепления выпускной трубы глушителя | |
| 32 | 3***9 | Хомут подвески резонатора | |
| 33 | 4***4 | Пружина подвески верхняя | |
| 34 | 4***2 | Ремень подвески глушителя | |
| 35 | 4***2 | Накладка ремня подвески глушителя | |
| 36 | 4***3 | Пружина нижняя подвески | |
| 37 | 3***1 | Тяга задней подвески глушителя | |
| 38 | 3***8 | Резонатор | |
| 39 | 3***1 | Резонатор | |
| 40 | 2***8 | Резонатор | |
| 41 | 2***1 | Резонатор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
