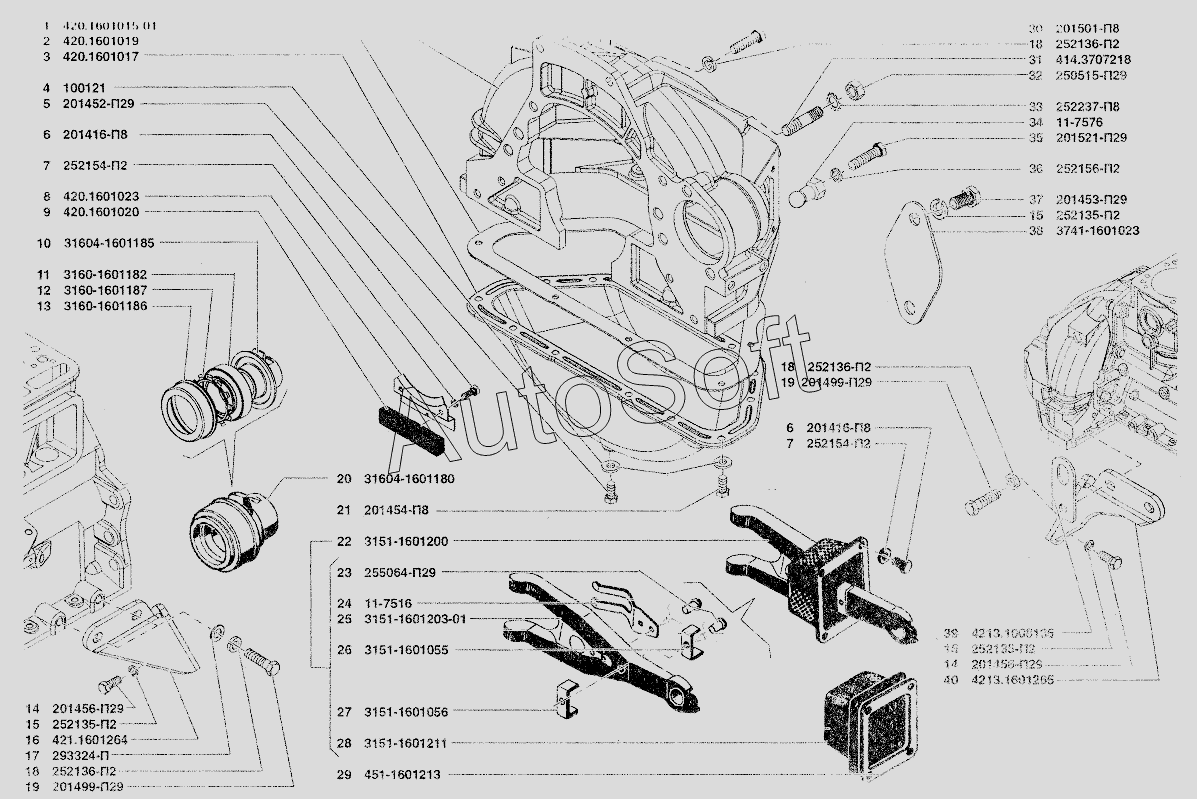

Каталог запасных частей к технике: УАЗ-37419 (2009). Сцепление
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
14
15
15
15
15
15
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Картер сцепления, верхняя часть | |
| 2 | 4***9 | Прокладка картера сцепления | |
| 3 | 4***7 | Картер сцепления, нижняя часть в сборе | |
| 4 | 1***1 | Шайба 8 | |
| 5 | 2***9 | Болт М8х12 | |
| 6 | 2***8 | Болт М6х12 крепления чехла вилки к картеру сцепления | |
| 7 | 2***2 | Шайба 6 пружинная | |
| 8 | 4***3 | Держатель уплотнителя картера сцепления | |
| 9 | 4***2 | Уплотнитель картера сцепления | |
| 10 | 3***5 | Муфта подшипника выключения сцепления | |
| 11 | 3***2 | Подшипник выключения сцепления 52810А.Р6Q6 | |
| 12 | 3***7 | Кольцо упорное подшипника выключения сцепления | |
| 13 | 3***6 | Кожух подшипника | |
| 14 | 2***9 | Болт М8х20 | |
| 15 | 2***2 | Шайба 6 пружинная | |
| 15 | 2***2 | Шайба 6 пружинная | |
| 16 | 4***4 | Усилитель крепления картера сцепления левый | |
| 17 | 2***П | Шайба 11 | |
| 18 | 2***2 | Шайба 10 пружинная | |
| 19 | 2***9 | Болт М10х30 | |
| 20 | 3***0 | Подшипник выключения сцепления с муфтой в сборе | |
| 21 | 2***8 | Болт М8х1б крепления вентилятора | |
| 22 | 3***0 | Вилка подшипника с чехлом в сборе | |
| 23 | 2***9 | Заклепка 4х9 | |
| 24 | 1***6 | Пластина вилки подшипника выключения сцепления | |
| 25 | 3***1 | Вилка подшипника выключения сцепления | |
| 26 | 3***5 | Скоба прижимная чехла вилки внутренняя | |
| 27 | 3***6 | Скоба прижимная чехла вилки наружная | |
| 28 | 3***1 | Чехол вилки | |
| 29 | 4***3 | Рамка чехла вилки подшипника выключения сцепления | |
| 30 | 2***8 | Болт М10х35 | |
| 31 | 4***8 | Шпилька М12х1,25х32 | |
| 32 | 2***9 | Гайка М12х1,25 | |
| 33 | 2***8 | Шайба 12 пружинная зубчатая с внутренними зубцами | |
| 34 | 1***6 | Шаровая опора | |
| 35 | 2***9 | Болт М10х1х32 | |
| 36 | 2***2 | Шайба 10 пружинная | |
| 37 | 2***9 | Болт М8х14 | |
| 38 | 3***3 | Заглушка картера сцепления | |
| 39 | 4***5 | Скоба для подъема двигателя | |
| 40 | 4***5 | Усилитель крепления картера сцепления правый |
