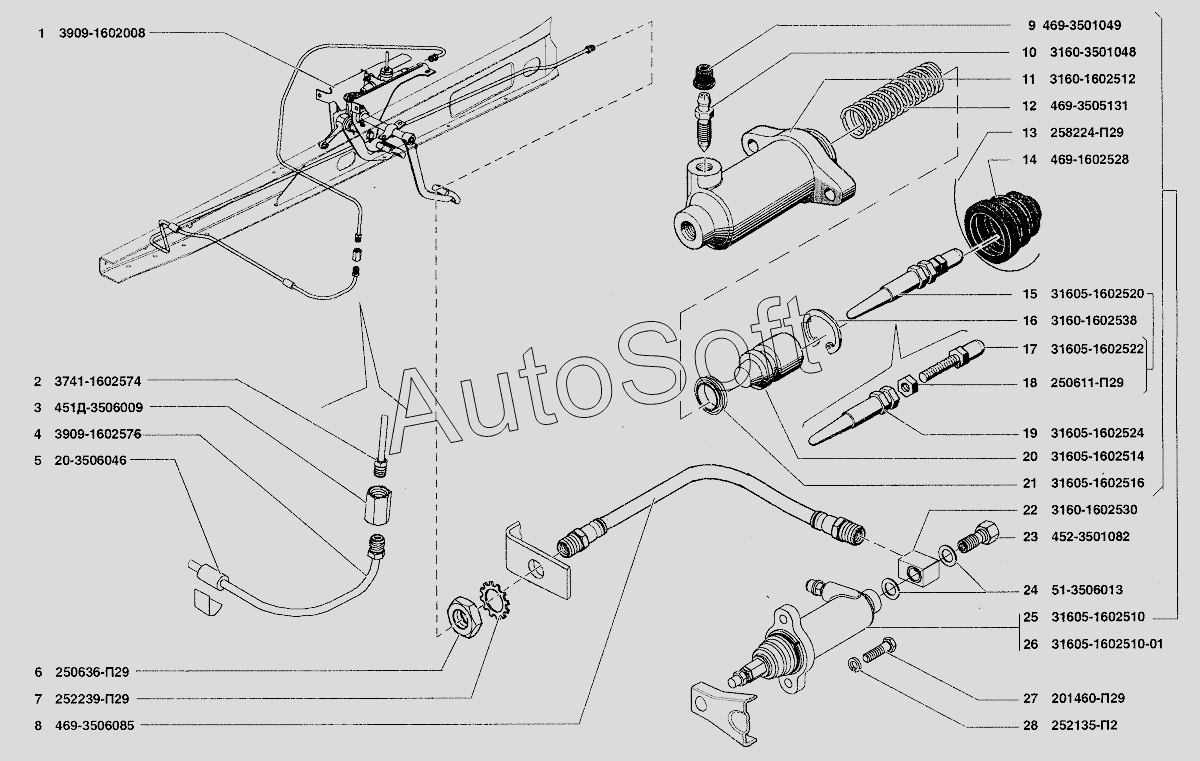

Каталог запасных частей к технике: УАЗ-37419 (2009). Привод выключения сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Педали с кронштейнами | |
| 2 | 3***4 | Трубка главного цилиндра выключения сцепления в сборе | |
| 3 | 4***9 | Муфта соединительная трубопроводов гидравлических тормозов | |
| 4 | 3***6 | Трубка к гибкому шлангу цилиндра выключения сцеплен | |
| 5 | 2***6 | Трубка защитная | |
| 6 | 2***9 | Гайка М16х1,5 крепления гибкого шланга | |
| 7 | 2***9 | Шайба 16 пружинная зубчатая с наружными зубцами | |
| 8 | 4***5 | Шланг гибкий задних гидравлических тормозов | |
| 9 | 4***9 | Колпачок перепускного клапана колёсного цилиндра | |
| 10 | 3***8 | Клапан перепускной | |
| 11 | 3***2 | Корпус цилиндра | |
| 12 | 4***1 | Пружина возвратная вторичного поршня | |
| 13 | 2***9 | Шплинт-проволока 0,8х150 | |
| 14 | 4***8 | Колпак защитный цилиндра привода выключения сцепления | |
| 15 | 3***0 | Толкатель вилки выключения в сборе | |
| 16 | 3***8 | Кольцо стопорное | |
| 17 | 3***2 | Толкатель вилки выключения | |
| 18 | 2***9 | Гайка М8х1 | |
| 19 | 3***4 | Наконечник толкателя вилки | |
| 20 | 3***4 | Поршень цилиндра | |
| 21 | 3***6 | Манжета уплотнительная | |
| 22 | 3***0 | Муфта соединительная | |
| 23 | 4***2 | Болт соединительной муфты колесного цилиндра | |
| 24 | 5***3 | Прокладка уплотнительная гибкого шланга | |
| 25 | 3***0 | Цилиндр привода выключения сцепления в сборе | |
| 26 | 3***1 | Цилиндр привода выключения сцепления в сборе | |
| 27 | 2***9 | Болт М8х 30 | |
| 28 | 2***2 | Шайба 6 пружинная |
