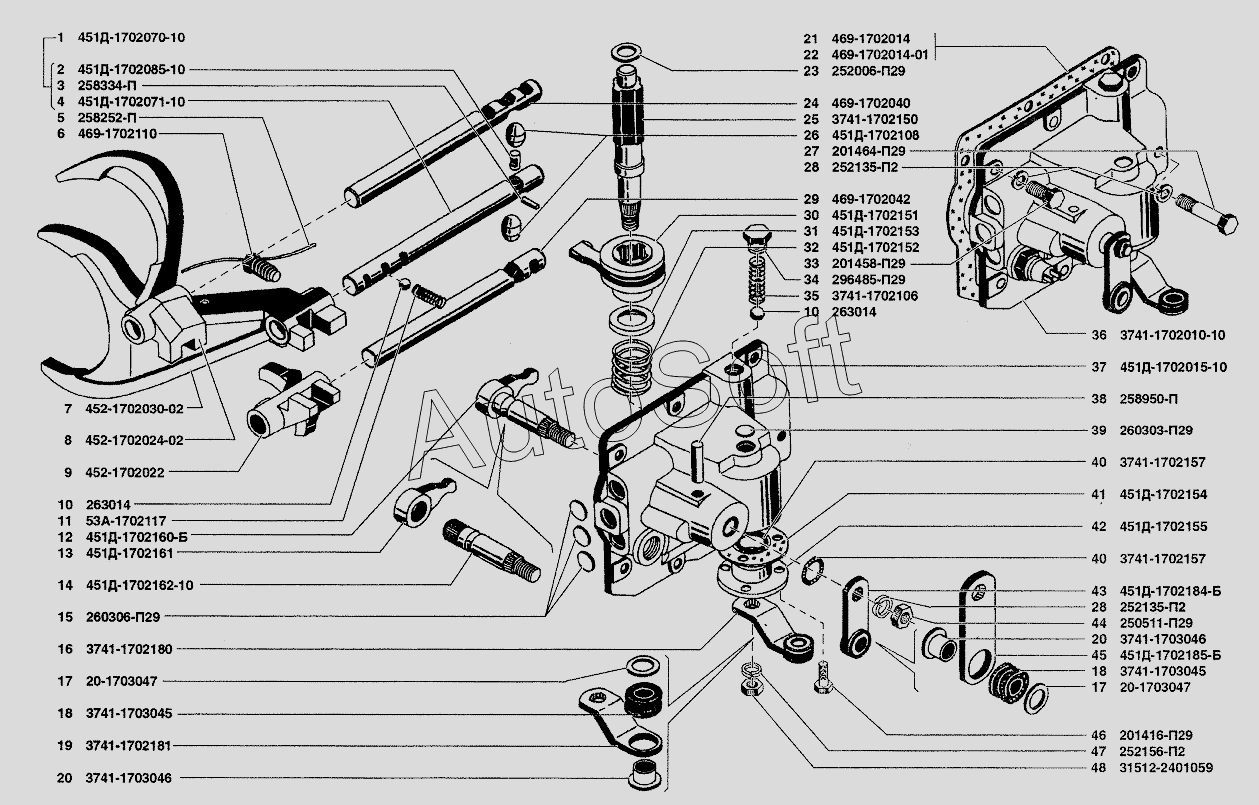

Каталог запасных частей к технике: УАЗ-37419 (2009). Механизм переключения передач
37
26
27
28
28
29
30
31
32
33
34
35
36
25
38
39
40
40
41
42
43
44
45
46
47
48
13
2
3
4
5
6
7
8
9
10
10
11
12
1
14
15
16
17
17
18
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Шток 3 и 4 передач в сборе | |
| 2 | 4***0 | Палец стопорный | |
| 3 | 2***П | Штифт 2х8 | |
| 4 | 4***0 | Шток переключения 3 и 4 передач | |
| 5 | 2***П | Шплинт-проволока 1,2х150 | |
| 6 | 4***0 | Винт стопорный | |
| 7 | 4***2 | Вилка переключения 3 и 4 передач | |
| 8 | 4***2 | Вилка переключения 1 и 2 передач | |
| 9 | 4***2 | Вилка включения заднего хода | |
| 10 | 2***4 | Шарик d=9,525 | |
| 11 | 5***7 | Пружина фиксатора штоков переключения передач | |
| 12 | 4***Б | Рычаг избирательный | |
| 13 | 4***1 | Рычаг избирательный | |
| 14 | 4***0 | Ось избирательного рычага | |
| 15 | 2***9 | Заглушка ф18 штоков | |
| 16 | 3***0 | Рычаг переключения передач | |
| 17 | 2***7 | Шайба втулки | |
| 18 | 3***5 | Подушка противошумная | |
| 19 | 3***1 | Рычаг переключения передач | |
| 20 | 3***6 | Втулка | |
| 21 | 4***4 | Прокладка боковой крышки | |
| 22 | 4***1 | Прокладка боковой крышки | |
| 23 | 2***9 | Шайба 10 | |
| 24 | 4***0 | Шток вилки переключения 1-й и 2-й передач | |
| 25 | 3***0 | Вал муфты | |
| 26 | 4***8 | Плунжер замочный | |
| 27 | 2***9 | Болт М8х40 | |
| 28 | 2***2 | Шайба 6 пружинная | |
| 29 | 4***2 | Шток вилки заднего хода | |
| 30 | 4***1 | Муфта скользящая | |
| 31 | 4***3 | Седло отаашной пружины | |
| 32 | 4***2 | Пружина отжимная муфты | |
| 33 | 2***9 | Болт М8х25 | |
| 34 | 2***9 | Пробка М 14х1,5 | |
| 35 | 3***6 | Пружина шарика фиксатора штоков переключения | |
| 36 | 3***0 | Механизм переключения передач в сборе | |
| 37 | 4***0 | Крышка боковая | |
| 38 | 2***П | Штифт 5х30 стопорный | |
| 39 | 2***9 | Заглушка ф12 | |
| 40 | 3***7 | Кольцо уплотнительное оси избирательного рычага | |
| 41 | 4***4 | Прокладка крышки вала (0,453111065) | |
| 42 | 4***5 | Крышка вала | |
| 43 | 4***Б | Рычаг избирательный | |
| 44 | 2***9 | Гайка М8х1 | |
| 45 | 4***Б | Рычаг избирательный | |
| 46 | 2***9 | Болт М6х12 | |
| 47 | 2***2 | Шайба 10 пружинная | |
| 48 | 3***9 | Гайка М10х1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
