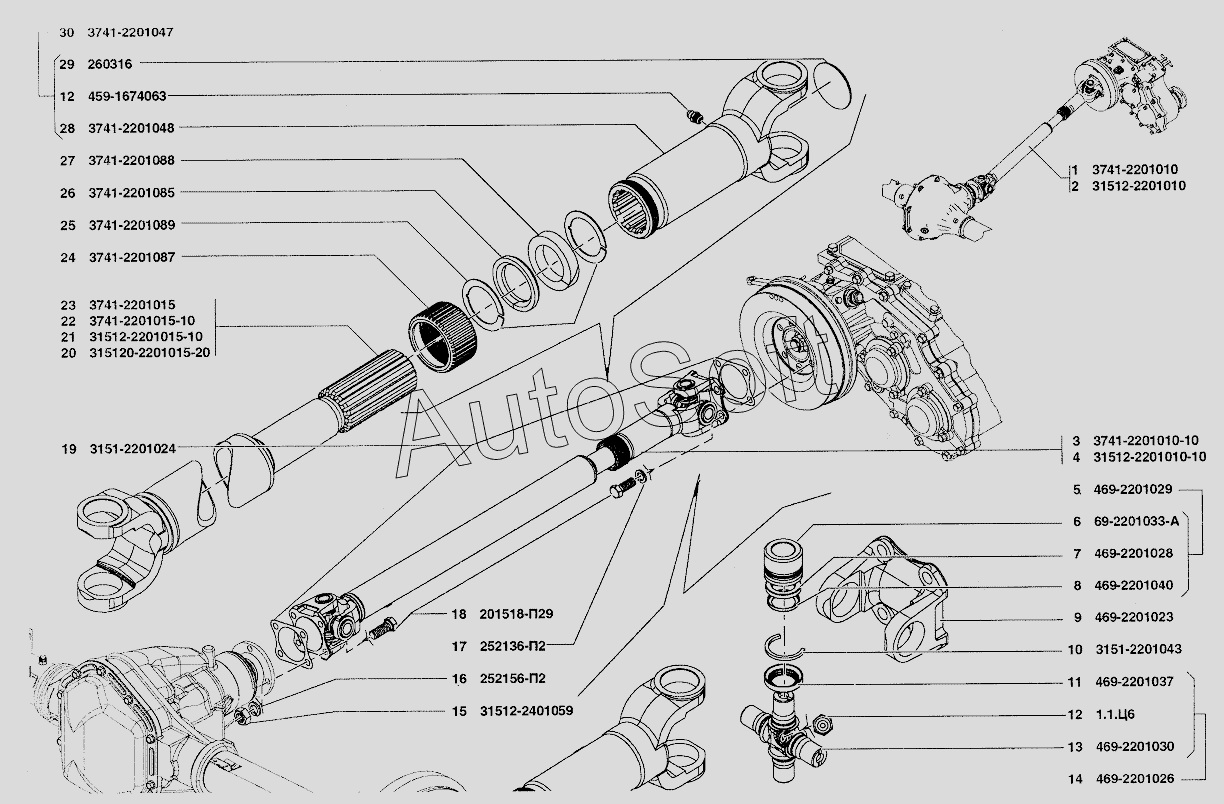

Каталог запасных частей к технике: УАЗ-37419 (2009). Вал карданный заднего моста
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Вал карданный заднего моста | |
| 2 | 3***0 | Вал карданный заднего моста в сборе | |
| 3 | 3***0 | Вал карданный заднего моста | |
| 4 | 3***0 | Вал карданный заднего моста в сборе | |
| 5 | 4***9 | Роликоподшипник игольчатый карданного вала задзаднего моста с манжетой в сборе | |
| 6 | 6***A | Роликоподшипник игольчатый карданного вала | |
| 7 | 4***8 | Манжета крестовины карданного вала заднего моста с пружинен в сборе | |
| 8 | 4***0 | Кольцо защитное манжеты крестовины карданного вала заднего моста | |
| 9 | 4***3 | Фланец карданного вала заднего моста | |
| 10 | 3***3 | Кольцо стопорное роликоподшипника | |
| 11 | 4***7 | Уплотнитель подшипника карданного вала заднего моста | |
| 12 | 1***6 | Пресс-масленка | |
| 13 | 4***0 | Крестовина карданного вала заднего моста в сборе | |
| 14 | 4***6 | Крестовина карданного вала переднего моста с уплотнителем в сборе | |
| 15 | 3***9 | Гайка М10х1 | |
| 16 | 2***2 | Шайба 10Л | |
| 17 | 2***2 | Шайба 10 пружинная | |
| 18 | 2***9 | Болт М10х1х25 крепления вала заднего моста | |
| 19 | 3***4 | Прокладка фланца карданного вала толщиной 0,3 мм | |
| 20 | 3***0 | Вал карданный заднего моста | |
| 21 | 3***0 | Вал карданный заднего моста | |
| 22 | 3***0 | Вал карданный заднего моста | |
| 23 | 3***5 | Вал карданный заднего моста | |
| 24 | 3***7 | Обойма сальника скользящей вилки карданного вала заднего моста | |
| 25 | 3***9 | Кольцо сальника скользящей вилки карданного вала заднего моста | |
| 26 | 3***5 | Кольцо уплотнительное сальника скользящей вилки карданного вала заднего моста наружное | |
| 27 | 3***8 | Кольцо уплотнительное сальника скользящей вилки карданного вала заднего моста внутреннее | |
| 28 | 3***8 | Вилка скользящая карданного вала заднего моста | |
| 29 | 2***6 | Заглушка скользящей вилки карданного вала заднего моста | |
| 30 | 3***7 | Вилка скользящая карданного вала заднего моста с заглушкой в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
