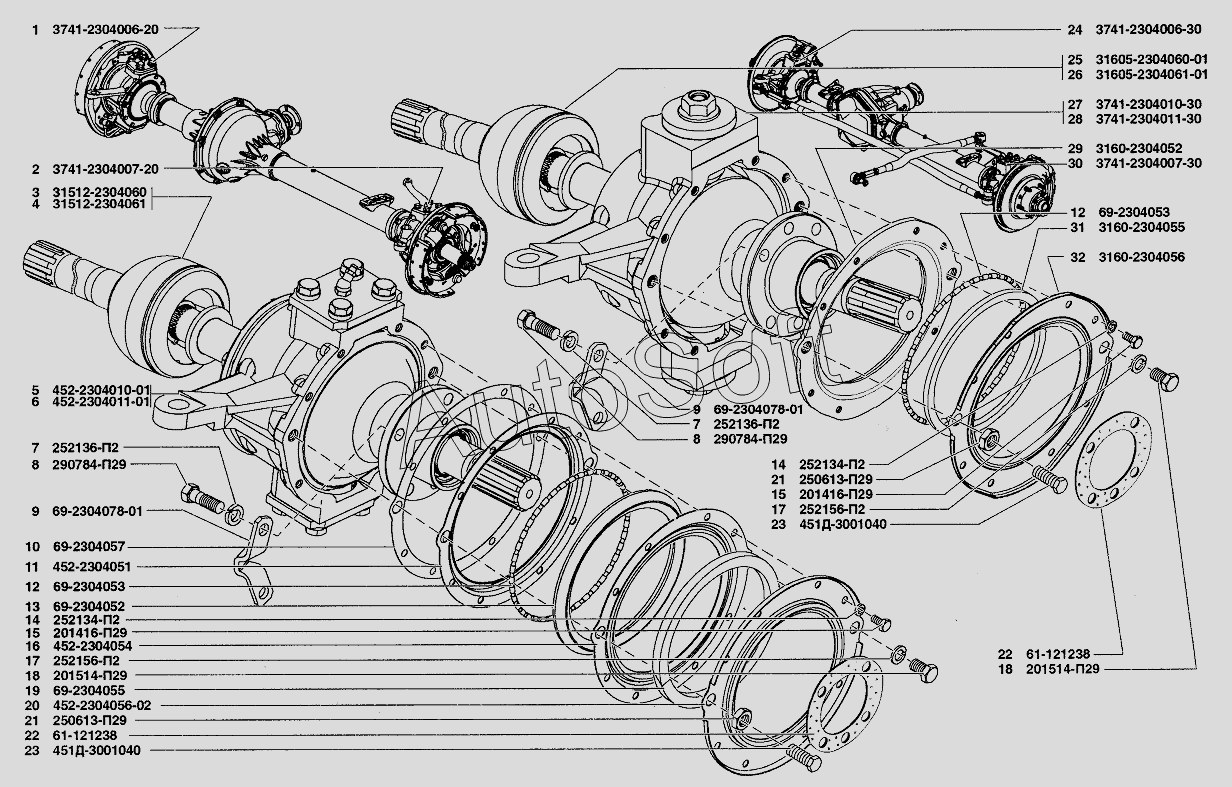

Каталог запасных частей к технике: УАЗ-37419 (2009). Кулаки поворотные
1
2
3
4
5
6
7
7
7
8
8
8
9
9
9
10
11
12
12
12
13
14
14
14
15
15
15
16
17
17
17
18
18
18
19
20
21
21
22
22
22
23
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Кулак поворотный с шариковым шарниром - правый | |
| 2 | 3***0 | Кулак поворотный с шариковым шарниром - левый | |
| 3 | 3***0 | Шарнир поворотного кулака | |
| 4 | 3***1 | Шарнир поворотного кулака | |
| 5 | 4***1 | Кулак поворотный переднего моста правый | |
| 6 | 4***1 | Кулак поворотный переднего моста левый | |
| 7 | 2***2 | Шайба 10 пружинная | |
| 7 | 2***2 | Шайба 10 пружинная | |
| 8 | 2***9 | Болт М10х1х30 специальный крепления шаровой опоры | |
| 8 | 2***9 | Болт М10х1х30 специальный крепления шаровой опоры | |
| 9 | 6***1 | Упор-ограничитель поворота колес | |
| 9 | 6***1 | Упор-ограничитель поворота колес | |
| 10 | 6***7 | Прокладка сальника поворотного кулака | |
| 11 | 4***1 | Обойма сальника поворотного кулака внутренняя | |
| 12 | 6***3 | Пружина сальника поворотного кулака | |
| 12 | 6***3 | Пружина сальника поворотного кулака | |
| 13 | 6***2 | Кольцо уплотнительное внутреннее сальника поворотного кулака | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 14 | 2***2 | Шайба 6 пружинная | |
| 15 | 2***9 | Болт М6х12 | |
| 15 | 2***9 | Болт М6х12 | |
| 16 | 4***4 | Кольцо-перегородка сальника поворотного к кулака | |
| 17 | 2***2 | Шайба 10 пружинная | |
| 17 | 2***2 | Шайба 10 пружинная | |
| 18 | 2***9 | Болт М10х1х16 | |
| 18 | 2***9 | Болт М10х1х16 | |
| 19 | 6***5 | Кольцо уплотнительное наружное сальника поворотного кулака | |
| 20 | 4***2 | Обойма наружная сальника | |
| 21 | 2***9 | Гайка М10 | |
| 22 | 6***8 | Прокладка шаровой опоры поворотного кулака | |
| 22 | 6***8 | Прокладка шаровой опоры поворотного кулака | |
| 23 | 4***0 | Болт специальный-ограничитель поворота (453111203) | |
| 23 | 4***0 | Болт специальный-ограничитель поворота (453111203) | |
| 24 | 3***0 | Кулак поворотный с шарниром правый | |
| 25 | 3***1 | Шарнир поворотного кулака - правый | |
| 26 | 3***1 | Шарнир поворотного кулака - левый | |
| 27 | 3***0 | Кулак поворотный переднего моста правый | |
| 28 | 3***0 | Кулак поворотный переднего моста левый | |
| 29 | 3***2 | Манжета поворотного кулака | |
| 30 | 3***0 | Кулак поворотный с шарниром левый | |
| 31 | 3***5 | Кольцо СП 134-120-5 | |
| 32 | 3***6 | Обойма манжеты поворотного кулака |
